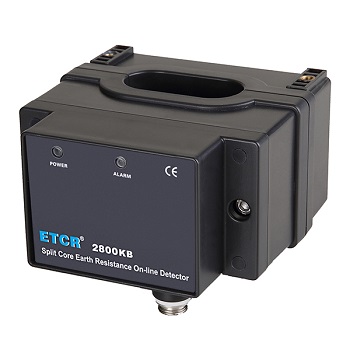

ETCR2800KB开合式接地电阻在线检测仪

ETCR2800KB非接触式接地电阻在线检测仪，用于在线监测接地系统的接地电阻，量程：0.010Ω~100Ω。检测仪采用开合式CT非接触测量技术，接地引下线直接穿过检测仪穿孔，不需断开接地引下线，不需辅助电极，不影响防雷接地效果和设施的正常运行。检测仪结构严密坚固，防雨防尘，可安装在户外使用。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。配有RS485接口（支持MODBUS-RTU通

详情
参数
评价

主要功能

在线监测接地系统的接地电阻，量程：0.010Ω~100Ω

配有GPRS通讯及RS485接口

不需断开接地引下线，不需辅助电极

防雨防尘，可安装在户外使用

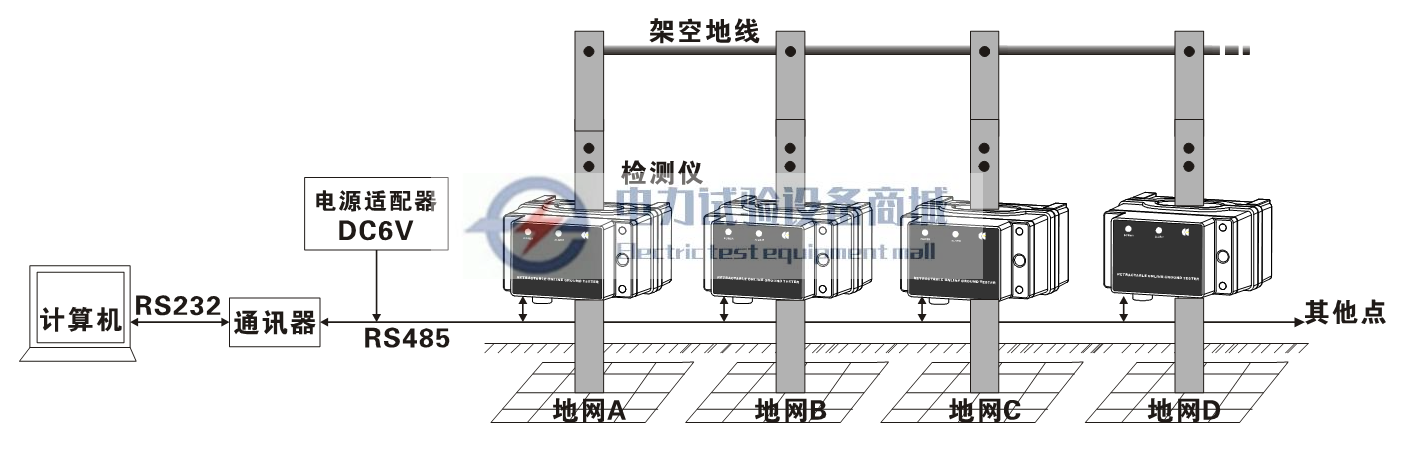

可组建网络系统实现实时检测、远程监测

ETCR2800KB开合式接地电阻在线检测仪

技术参数

功能	回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测
CT 结构	开合式
电源	检测仪：6VDC～12VDC，50mA Max(选配GPRS 12VDC 150mA Max). (Ui:6V；Ii:50mA；Ci:0μF；Li:0mH；Pi:0.1W)（用户外部提供) ，本安设备与安全栅的匹配关系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。
电阻量程	0.01Ω～100Ω
分辨率	0.001Ω
精度	±2%rdg±3dgt(20℃±5℃，70%RH以下)
CT尺寸	56mm×27mm
溢出指示	测试值大于100Ω时，LCD显示“OLΩ”符号
电源通讯线	1条，长1米(5芯线)
接线标识	红/棕色---电源输入正；黑色---电源输入地；
	绿色---RS485信号正；黄色---RS485信号负；
	白---屏蔽地；
	(电源输入地与屏蔽地可以短路连接)
通讯方式	有线网络组网时：RS485通信方式(支持ModBus协议)
通讯方式	无线网络组网时：RS485或GPRS通信方式(支持ModBus协议)
网络点数	有线网络：1～250个接地点，可扩展
网络点数	无线网络：60000个接地点，可扩展
通讯距离	有线网络：约1500米，可扩展
通讯距离	无线网络：不限制
报警指示	检测仪声光报警
报警设置	后台设置
数据显示	无(可RS485协议读取)
外形尺寸	检测仪：125mm×119mm×80mm
质量	检测仪：约1KG；
工作温湿度	-20℃～55℃；20％RH～90％RH
温湿度误差	不超过5%
换档	全自动换档
地线干扰电流	应避免
外部磁场	＜40A/m
外部电场	＜1V/m
单次测量时间	约0.5秒
功耗	检测仪：50mA Max(选配GPRS 12VDC 150mA Max).
防爆标志	ExiaⅡBT3Ga
防爆合格证号	CE18.2332X
防护等级	IP54
供电方式	外部提供电源，危险场所使用时，电源必须通过直流信号输入隔离式安全栅接入检测仪，安全栅置于非危险场所内。

型号对比

型号	CT结构	量程	区别说明
ETCR2800B	闭环	0.010Ω～200Ω	检测仪无显示屏、指示灯，需要组建网络使用
ETCR2800C	闭环	0.010Ω～200Ω	检测仪自带显示屏、报警设置、声光报警指示
ETCR2800KB	开合式	0.010Ω～100Ω	安装无需断开接地线。检测仪有声光报警指示
ETCR2800KC	开合式	0.010Ω～100Ω	安装无需断开接地线。检测仪有显示屏、报警设置，声光报警指示
ETCR2800N	闭环内置式	0.010Ω～100Ω	没有外壳，适合二次开发
ETCR2800T	闭环外置式	0.010Ω～100Ω	304不锈钢外壳，适合二次开发，防爆防撞，防水防尘，耐高低温
ETCR2900	无	0.01Ω~2000Ω	需要接地辅助桩，直接跟电脑通信，有显示屏、报警设置，声光报警指示
ETCR2900B	无	0.01Ω~2000Ω	需要接地辅助桩，直接跟电脑通信，有显示屏、报警设置，声光报警指示，支持GPRS通讯

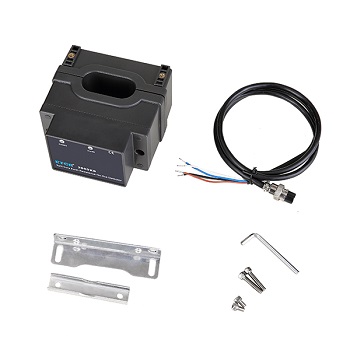

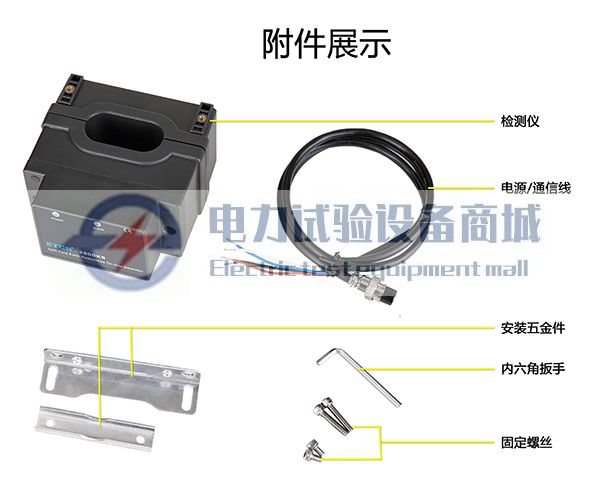

设备成套性

包装	外包装	纸箱
包装	内包装	无
附件	检测仪	1台
	安装五金件（2个）	1套
	五金件固定螺钉M5*8mm	2个
	扁钢压紧螺钉M5*35mm	2个
	内六角扳手	1个
	连接线	1条
	用户手册、保修手册\合格证	1套
