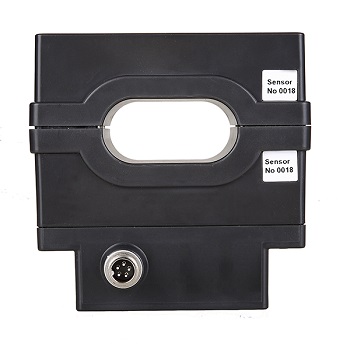

ETCR2800KC开合式接地电阻在线检测仪
ETCR2800KC非接触式接地电阻在线检测仪，用于在线监测接地系统的接地电阻，量程：0.010Ω~100Ω。检测仪采用开合式CT非接触测量技术，接地引下线直接穿过检测仪穿孔，不需断开接地引下线，不需辅助电极，不影响防雷接地效果和设施的正常运行。检测仪结构严密坚固，防雨防尘，可安装在户外使用。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。ETCR2800KC非接触式接地电阻在线检测仪
- 详情
- 参数
- 评价
ETCR2800KC非接触式接地电阻在线检测仪，用于在线监测接地系统的接地电阻，量程：0.010Ω~100Ω。检测仪采用开合式CT非接触测量技术，接地引下线直接穿过检测仪穿孔，不需断开接地引下线，不需辅助电极，不影响防雷接地效果和设施的正常运行。检测仪结构严密坚固，防雨防尘，可安装在户外使用。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。
ETCR2800KC非接触式接地电阻在线检测仪，配置显示屏和报警灯，可随时观察接地电阻值，可设置报警临界值，当接地电阻值大于设定临界值时，报警灯将闪烁，非常适合于无需组建网络时独立安装使用。配有RS485接口（支持MODBUS-RTU通讯协议）或GPRS通信，可组建网络系统，实现远程实时监测。
主要功能
在线监测接地系统的接地电阻，量程：0.010Ω~100Ω
配有GPRS通讯及RS485接口
接口不需断开接地引下线，不需辅助电极
防雨防尘，可安装在户外使用
47mm×28.5mm液晶显示屏

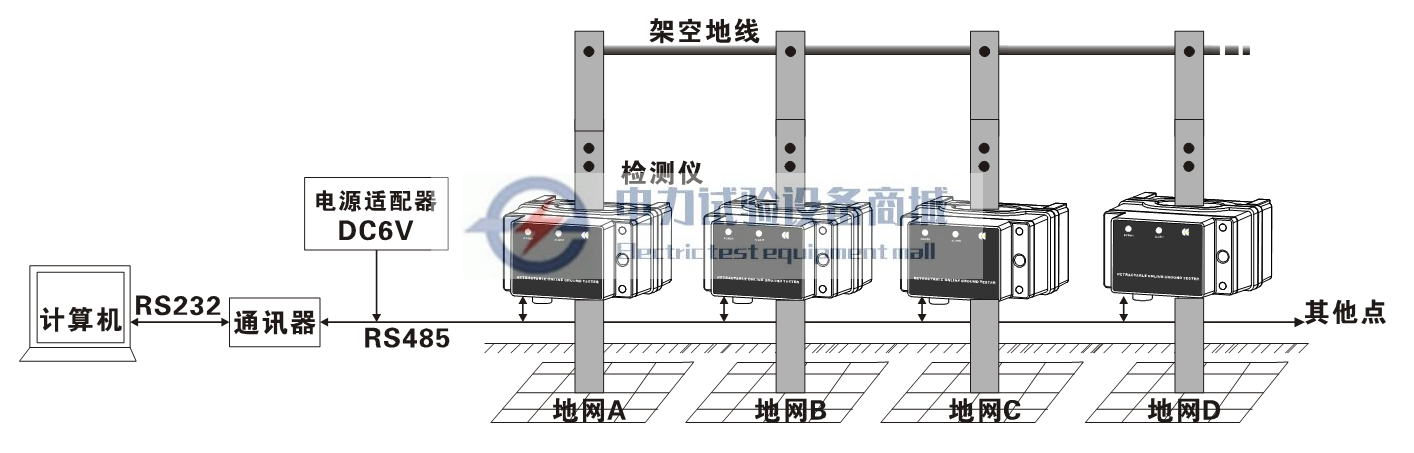

可组建网络系统实现实时检测、远程监测
技术参数
| 功 能 | 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测 |
| CT 结 构 | 开合式 |
| 电 源 | 检测仪：6VDC～12VDC，50mA Max(选配GPRS 12VDC 150mA Max). (Ui:6V；Ii:50mA；Ci:0μF；Li:0mH；Pi:0.1W)（用户外部提供) ， 本安设备与安全栅的匹配关系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
| 电阻量程 | 0.01Ω～100Ω |
| 分 辨 率 | 0.001Ω |
| 精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
| CT尺寸 | 56mm×27mm |
| 溢出指示 | 测试值大于100Ω时，LCD显示“OLΩ”符号 |
| 电源通讯线 | 1条，长1米(5芯线) |
| 接线标识 | 红/棕色---电源输入正；黑色---电源输入地； |
| 绿色---RS485信号正；黄色---RS485信号负； | |
| 白---屏蔽地； | |
| (电源输入地与屏蔽地可以短路连接) | |
| 通讯方式 | 有线网络组网时：RS485通信方式(支持ModBus协议) |
| 无线网络组网时：RS485或GPRS通信方式(支持ModBus协议) | |
| 网络点数 | 有线网络：1～250个接地点，可扩展 |
| 无线网络：60000个接地点，可扩展 | |
| 通讯距离 | 有线网络：约1500米，可扩展 |
| 无线网络：不限制 | |
| 报警指示 | 检测仪声光报警和LCD显示 |
| 报警设置 | 检测仪面板按键设置、后台设置 |
| 数据显示 | 4位LCD直接显示 |
| LCD尺寸 | 47mm×28.5mm |
| 外形尺寸 | 检测仪：125mm×119mm×80mm |
| 质 量 | 检测仪：约1KG； |
| 工作温湿度 | -20℃～55℃；20％RH～90％RH |
| 温湿度误差 | 不超过5% |
| 换 档 | 全自动换档 |
| 地线干扰电流 | 应避免 |
| 外部磁场 | ＜40A/m |
| 外部电场 | ＜1V/m |
| 单次测量时间 | 约0.5秒 |
| 功 耗 | 检测仪：50mA Max(选配GPRS 12VDC 150mA Max). |
| 防爆标志 | ExiaⅡBT3Ga |
| 防爆合格证号 | CE18.2332X |
| 防护等级 | IP54 |
| 供电方式 | 外部提供电源，危险场所使用时，电源必须通过直流信号输入隔离式安全栅 接入检测仪，安全栅置于非危险场所内。 |
型号对比
| 型号 | CT结构 | 量程 | 区别说明 |
| ETCR2800B | 闭环 | 0.010Ω～200Ω | 检测仪无显示屏、指示灯，需要组建网络使用 |
| ETCR2800C | 闭环 | 0.010Ω～200Ω | 检测仪自带显示屏、报警设置、声光报警指示 |
| ETCR2800KB | 开合式 | 0.010Ω～100Ω | 安装无需断开接地线。检测仪有声光报警指示 |
| ETCR2800KC | 开合式 | 0.010Ω～100Ω | 安装无需断开接地线。检测仪有显示屏、报警设置，声光报警 指示 |
| ETCR2800N | 闭环内置式 | 0.010Ω～100Ω | 没有外壳，适合二次开发 |
| ETCR2800T | 闭环外置式 | 0.010Ω～100Ω | 304不锈钢外壳，适合二次开发，防爆防撞，防水防尘，耐高 低温 |
| ETCR2900 | 无 | 0.01Ω~2000Ω | 需要接地辅助桩，直接跟电脑通信，有显示屏、报警设置，声 光报警指示 |
| ETCR2900B | 无 | 0.01Ω~2000Ω | 需要接地辅助桩，直接跟电脑通信，有显示屏、报警设置，声 光报警指示，支持GPRS通讯 |

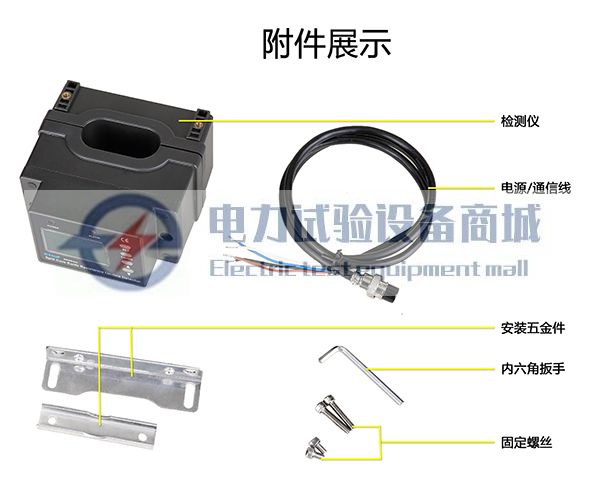

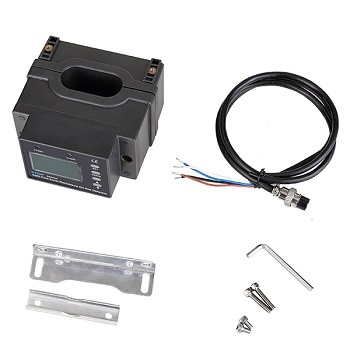

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 无 | |
| 附件 | 检测仪 | 1台 |
| 安装五金件（2个） | 1套 | |
| 五金件固定螺钉M5*8mm | 2个 | |
| 扁钢压紧螺钉M5*35mm | 2个 | |
| 内六角扳手 | 1个 | |
| 连接线 | 1条 | |
| 用户手册、保修手册\合格证 | 1套 |
