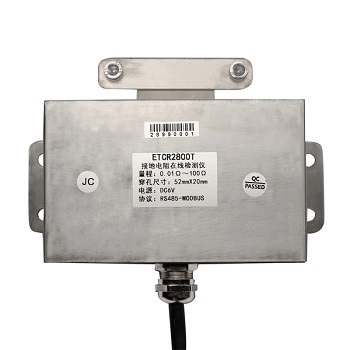

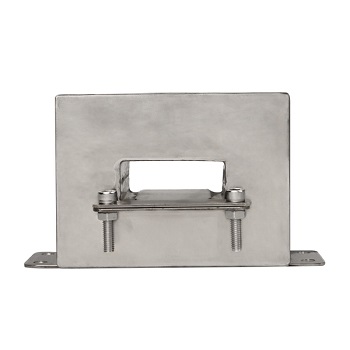

ETCR2800T不锈钢接地电阻在线检测仪
ETCR2800T非接触接地电阻在线检测仪,专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、接地线穿心通过、无需自检、实时检测。提供RS485（支持MODBUS-RTU通讯协议）。检测仪由传感器和电路板模块组成，适用于用户二次开发集成。为户外安装使用设计，其传感器外壳采用304不锈钢制作、内部树脂灌封、结构坚固，防爆防撞击，耐高低温、防水防尘
- 详情
- 参数
- 评价
ETCR2800T非接触接地电阻在线检测仪,专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、接地线穿心通过、无需自检、实时检测。提供RS485（支持MODBUS-RTU通讯协议）。检测仪由传感器和电路板模块组成，适用于用户二次开发集成。为户外安装使用设计，其传感器外壳采用304不锈钢制作、内部树脂灌封、结构坚固，防爆防撞击，耐高低温、防水防尘全天候使用，特别适合在户外、油库、加油站等安装使用。

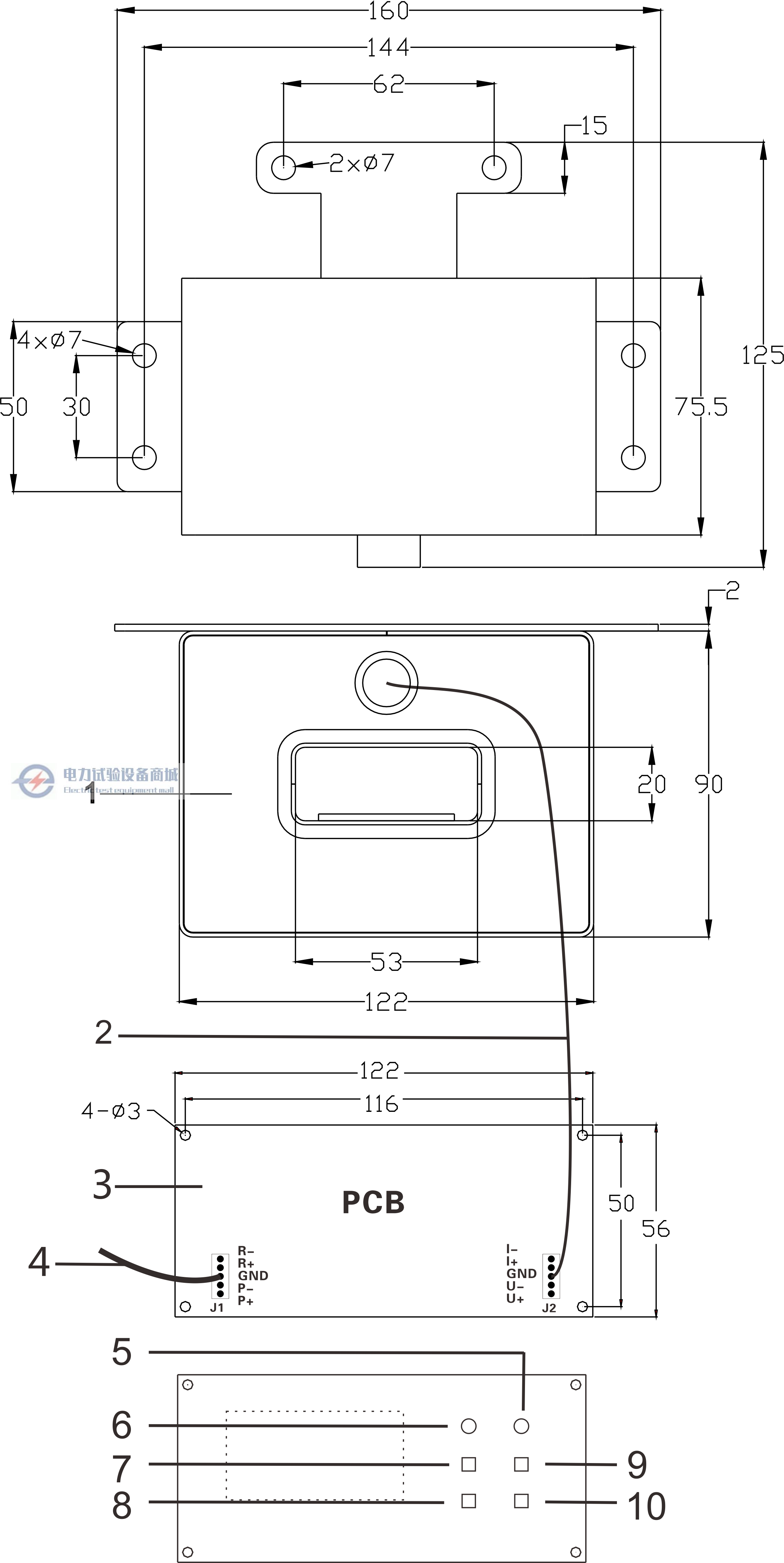

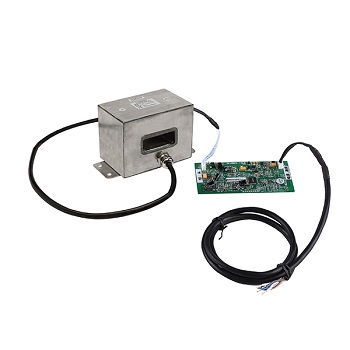

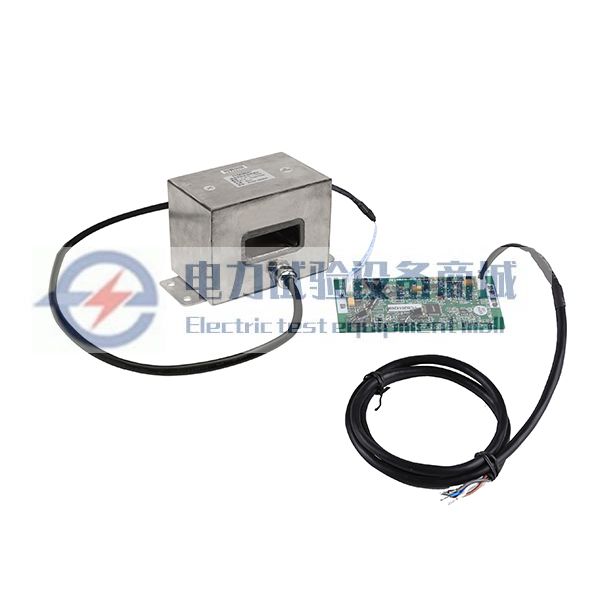

1、传感器 2、传感器与PCB的连接线
3、PCB板模块 4、信号输出和电源输入连接线
5、ALARM指示灯 6、POWER指示灯
7、上箭头 8、下箭头
9、SET键 10、ENTER键
功能介绍
POWER指示灯 | 工作电源指示，电源接通即显示 |
ALARM指示灯 | 报警指示灯，被测试值大于设定的临界值时闪烁 |
SET键 | 进入设置 |
上下箭头键 | 按SET键进入报警设置后，按上下箭头键改变数字大小 |
ENTER键 | 报警临界值设置好后，按ENTER键确定保存 |
技术参数
功 能 | 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测；接地线、金属线缆防盗监测 |
电 源 | 6VDC～9VDC，50mA Max. （外部供电） |
电阻量程 | 0.01Ω～100Ω |
分 辨 力 | 0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
PCB尺寸 | 122mm×56mm×20mm |
传感器尺寸 | 160mm×90mm×125mm |
传感器穿孔尺寸 | 53mm×20mm |
传感器质量 | 约1982g |
溢出指示 | 显示值大于100Ω时，通讯发送“OLΩ”指令 |
PCB接口 | J1：信号输出、电源输入接口 J2：传感器与PCB连接口 |
J1标识 | P+：电源输入正 P-：电源输入地 GND：信号地，与电源输入地(P-)短接 R+：信号输出正 R-：信号输出负 |
J2标识 | I+、I-电流线圈接口 U+、U-电压线圈接口 GND：共地 |
连接线 | 1条，长0.5米(5芯线) |
信号线 | 1条，长1米(5芯线) |
连接线标识 | 红色---电源输入正； 黑色---电源输入地； 绿色---RS485信号正； 黄绿色---RS485信号负； 白色---屏蔽地； (电源输入地与屏蔽地可以短路连接) |
通讯方式 | RS485（支持MODBUS-RTU通讯协议） |
工作温湿度 | -20℃～55℃；20％RH～90％RH |
换 档 | 全自动换档 |
地线干扰电流 | 应避免 |
外部磁场 | ＜40A/m |
外部电场 | ＜1V/m |
单次测量时间 | 约0.5秒 |
工作电流 | 50mA Max. |
安 装 | 地线穿心通过传感器中心孔 |
安装要求 | 传感器安装在户外，电路板需要另外置于其它防护箱内 |
型号对比：
| 产品名称型号 | 穿孔尺寸 | 产品特点 |
| 内置式接地电阻在线检测仪 ETCR2800N | 66mm×36mm | 传感器和电路板模块需安装于其它机箱内。 |
| 不锈钢接地电阻在线检测仪 ETCR2800T | 53mm×20mm | 传感器外壳采用304不锈钢制作，适用于户外安装适用。电路板模块需安装于其它机箱内。 |
设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 无 | |
| 附件 | 传感器 | 1台 |
| PCB模块 | 1个 | |
| 连接线 | 1个 | |
| 用户手册、保修手册、合格证 | 1套 |
