ETCR2900B接触式在线接地电阻测试仪
产品简介ETCR2900B接触式在线接地电阻测试仪是武汉鄂电电力试验设备有限公司针对远程在线监测接地电阻、接地电压、等电位联结电阻、低值电阻、精心研发的产品。ETCR2900B接触式在线接地电阻测试仪采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线实时监测。ETCR2900B接触式在线接地电阻测试仪支持RS485通讯及GPRS通讯。用户可根据提供的MODBUS通讯协议进行二次开发
- 详情
- 参数
- 评价
产品简介
ETCR2900B接触式在线接地电阻测试仪是武汉鄂电电力试验设备有限公司针对远程在线监测接地电阻、接地电压、等电位联结电阻、低值电阻、精心研发的产品。
ETCR2900B接触式在线接地电阻测试仪采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线实时监测。
ETCR2900B接触式在线接地电阻测试仪支持RS485通讯及GPRS通讯。用户可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。

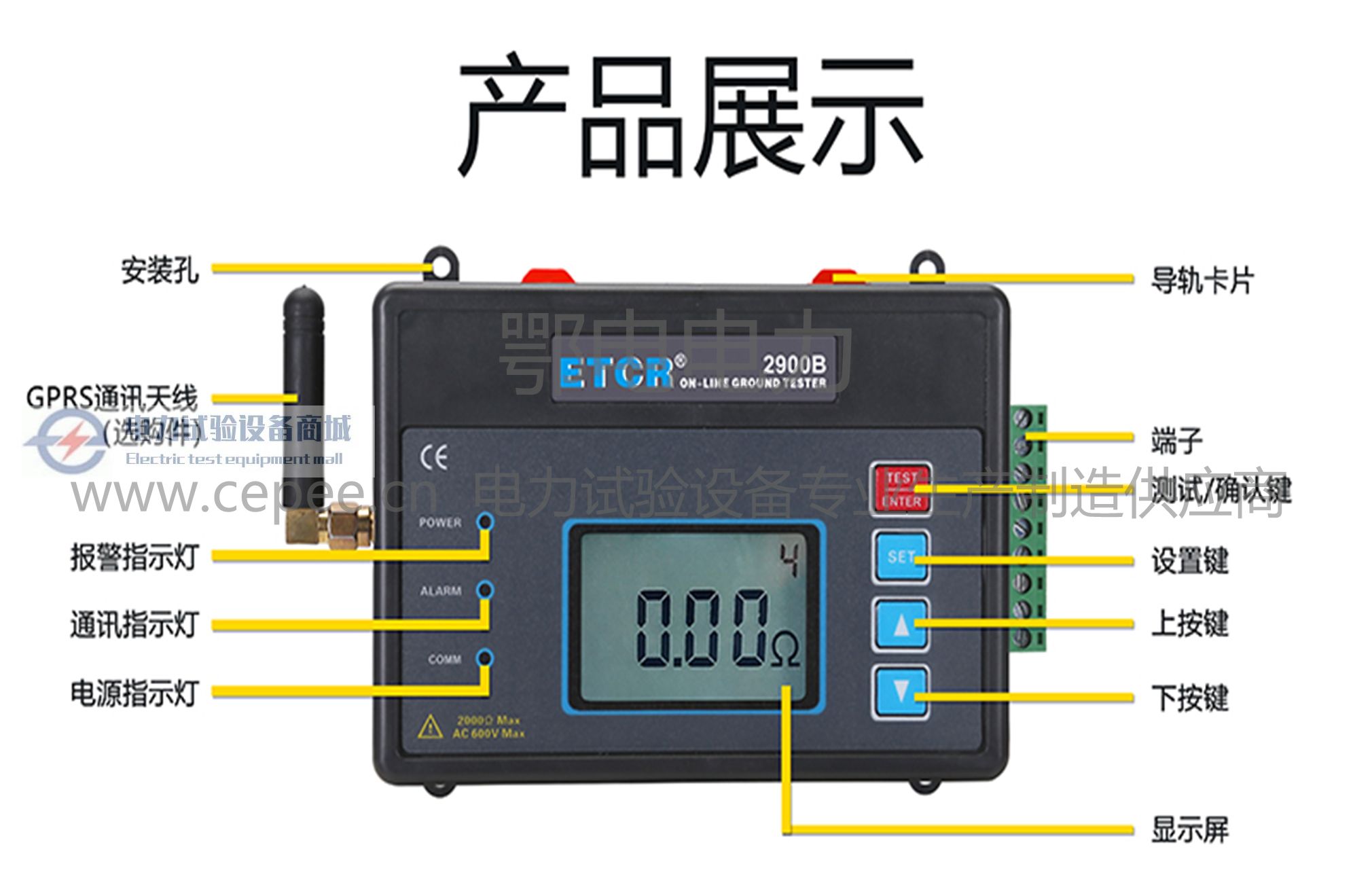

ETCR2900B接触式在线接地电阻测试仪带有LCD显示，可在现场查看接地电阻值。
ETCR2900B接触式在线接地电阻测试仪可以通过仪表按键设置报警临界值，并具有声光报警指示。
ETCR2900B接触式在线接地电阻测试仪可确保各钟场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性，测试仪带有导轨安装结构，安装特别方便。
ETCR2900B接触式在线接地电阻测试仪适用于
电力设施接地
公路设备接地
气象防雷接地
通讯基站接地
变配电站接地
铁路设施接地
建筑仓库接地
电气设备接地
产品特点
产品功能
在线监测接地电阻、接地电压、等电位联结电阻、低值电阻。
产品特点

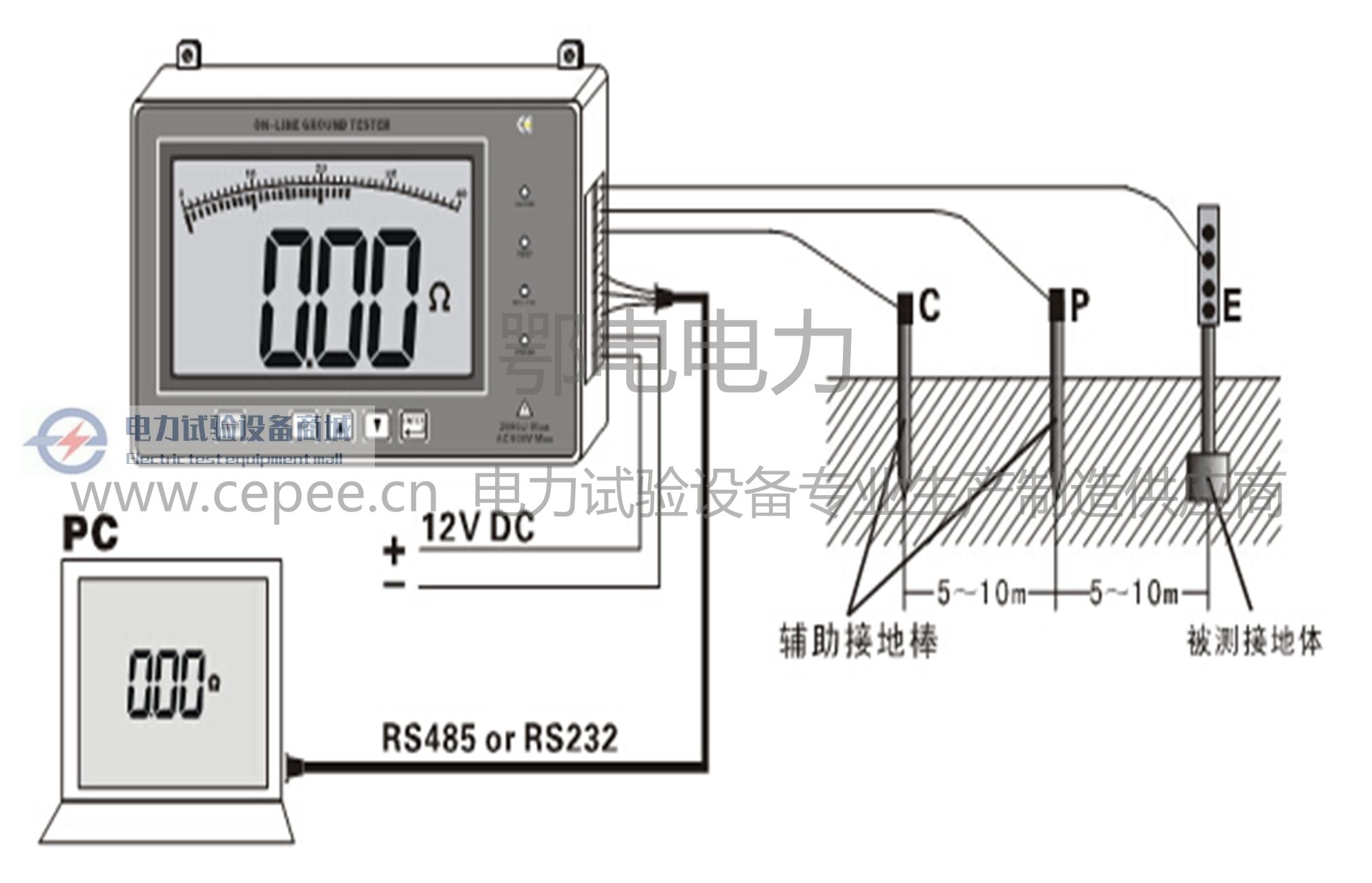

1.采用精密三线法或简易二线法测试接地电阻，采用平均值整流法测试接地电压，在线实时监测。
2.测试仪支持RS485通讯及GPRS通讯，用户可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测。
3.配置显示屏，可在现场观察接地电阻值。声光报警指示，可设置报警临界值。可设置自动监控记录间隔时间。
技术参数
| 测量功能 | 量 程 | 精度 | 分辨率 |
| 接地电阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω |
| 0.1Ω～200Ω | 0.1Ω | ||
| 1Ω～2000Ω | 1Ω | ||
| 接地电压 | 0～600V AC | ±2%rdg±3dgt | 1V |
（注：23℃±5℃，75%rh以下）
| 功 能 | 在线监测接地电阻、接地电压、等电位联结电阻、低值电阻等 |
| 电 源 | 标准：12V-24V(±1VDC)、400mA Max（外部提供） |
| 测量方式 | 精密三线测量、简易两线测量 |
| 测量方法 | 接地电阻：额定电流变极法，测量电流11mA Max，128Hz； 对地电压：平均值整流 |
| 数据模式 | 平均值 |
| 显示模式 | 4位LCD显示 |
| 测量指示 | 测量中LCD倒计数指示 |
| LCD尺寸 | 长宽47mm×28.5mm |
| 仪表尺寸 | 高宽厚：130mm×90mm×54mm |
| 测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 |
| 测量次数 | 10000次以上 |
| 线路电压 | 测量对地电压：AC 600V以下测量 |

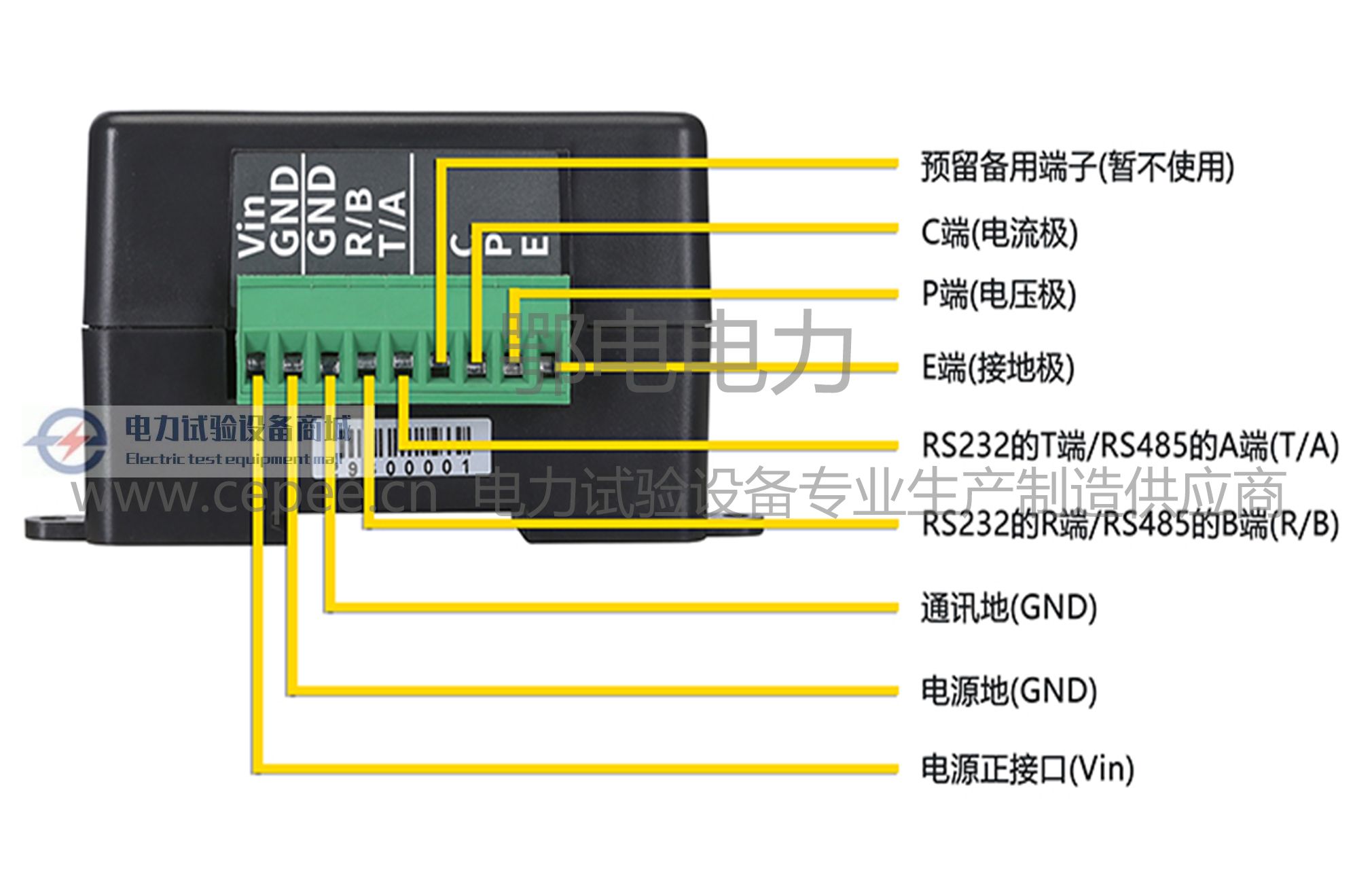

| 仪表接口 | 插拔式接线端子：9针端子座 |
| 通讯方式 | RS485通讯 |
| GPRS通讯(选购) | |
| 换 档 | 自动换档 |
| 数据存储 | 99组，小数字闪烁显示“99”符号表示存储已满 |
| 间隔时间 | 自动监测间隔时间设置范围：1～9999小时 |
| 数据查阅 | 数据查阅功能：“MEM”符号显示 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 功 耗 | 待机: 25mA Max |
| 测量：400mA Max | |
| 报警提示 | 声光报警 |
| 电源电压 | 当电源电压低于11V时，电源电压低符号显示，提醒更换电源。 |
| 质 量 | 检测仪：380g |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
| 适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-15、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V |

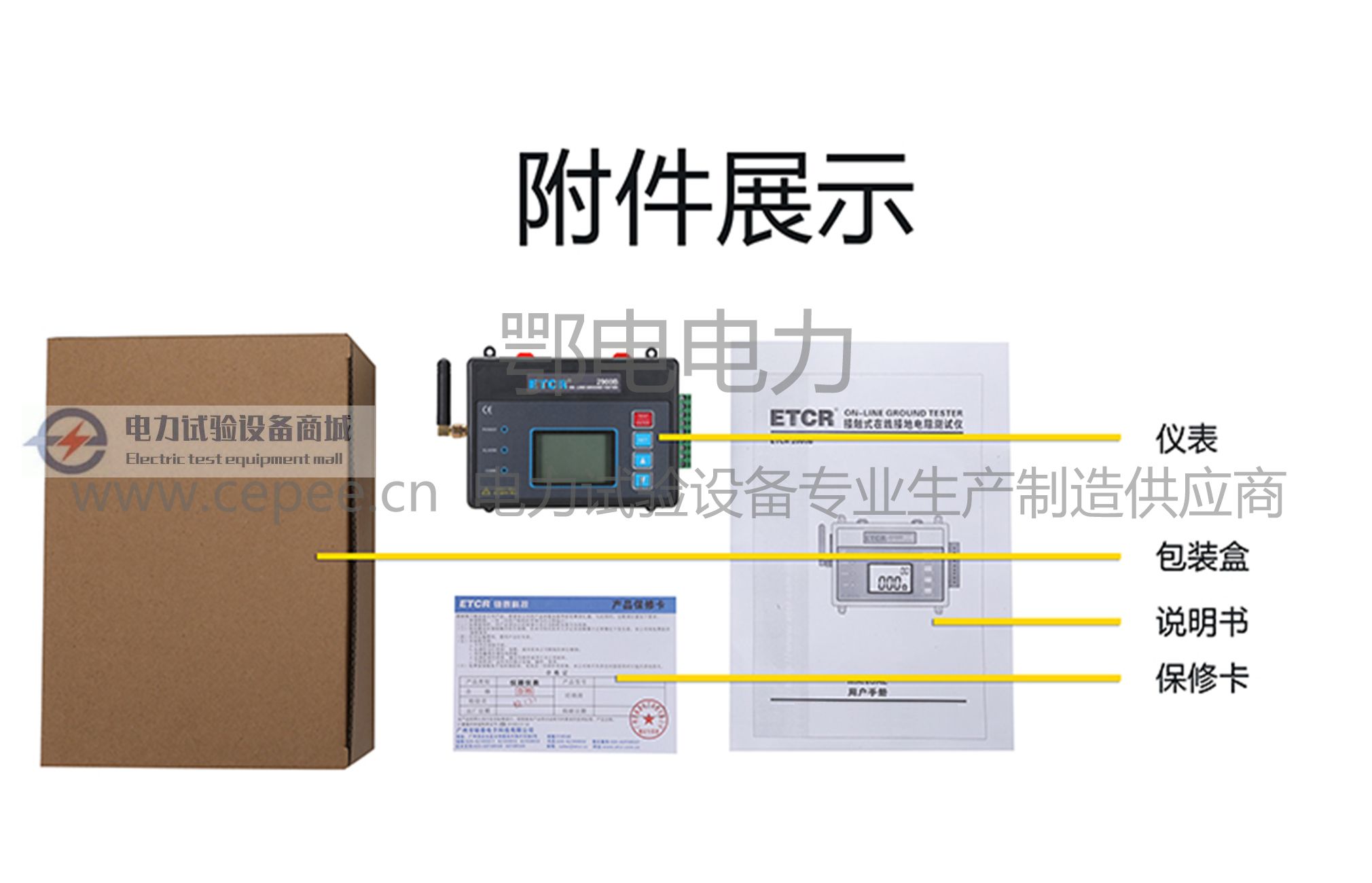

设备成套性
