ETCR2900接触式接地电阻在线检测仪
ETCR2900接地电阻在线检测仪，用于在线监测接地系统的接地电阻、接地电压，电阻量程：0.01Ω~2000Ω，电压量程：AC 0～600V。采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。用户可以选择RS232或RS485通讯，并可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。ETCR2900接地电阻在线检测仪由检测仪、监控软件等
- 详情
- 参数
- 评价
ETCR2900接地电阻在线检测仪，用于在线监测接地系统的接地电阻、接地电压，电阻量程：0.01Ω~2000Ω，电压量程：AC 0～600V。采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。用户可以选择RS232或RS485通讯，并可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。

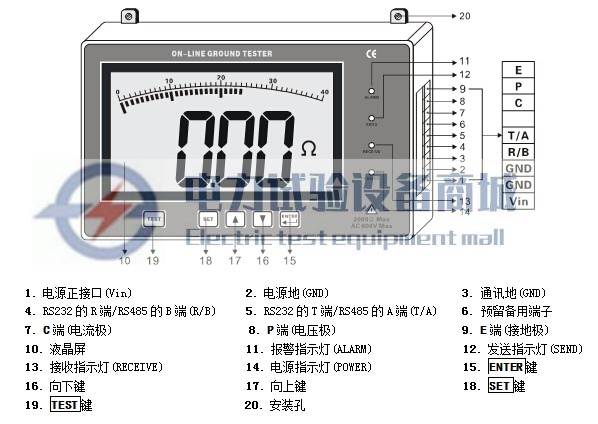

ETCR2900接地电阻在线检测仪由检测仪、监控软件等组成，由超大LCD显示，非常直观；可以通过其按键设置报警临界值，具有声光报警指示；可确保各钟场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性。适用于输电线路杆塔接地，地下矿井设备接地，气象防雷接地，石油化工接地，通讯基站接地，铁路设施接地，建筑仓库接地，电气设备接地等。
技术参数
| 功 能 | 在线监测接地电阻、接地电压 |
| 电 源 | 标准：12V±1VDC、400mA Max. 选配：24V±1VDC |

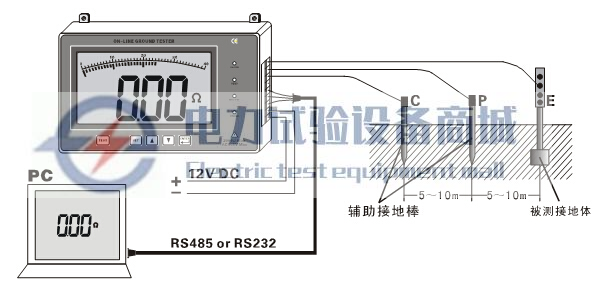

| 测量方式 | 精密三线测量、简易两线测量 |
| 测量方法 | 接地电阻：额定电流变极法，测量电流11mA Max，128Hz |
| 对地电压：平均值整流 | |
| 数据模式 | 平均值 |
| 显示模式 | 4位超大LCD显示 |
| 测量指示 | 测量中LCD倒计数指示 |
| LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
| 仪表尺寸 | 高宽厚：190mm×117mm×54mm |
| 测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 |
| 测量次数 | 10000次以上 |
| 线路电压 | 测量对地电压：AC 600V以下测量 |

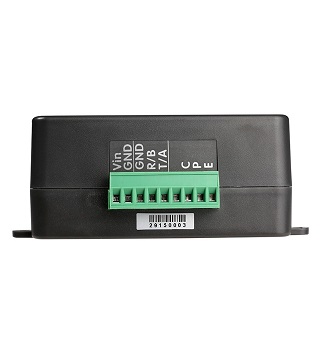

| 仪表接口 | 插拔式接线端子：9针端子座 |
| 通讯方式 | RS485(或选配RS232) |
| 换 档 | 自动换档 |
| 数据存储 | 400组，闪烁显示“FULL”符号表示存储已满 |
| 间隔时间 | 自动监测间隔时间设置范围：1～999小时 |
| 数据查阅 | 数据查阅功能：“READ”符号显示 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 功 耗 | 待机: 25mA Max |
| 测量：400mA Max | |
| 报警提示 | 声光报警 |
| 电源电压 | 当电源电压低于10V时，电源电压低符号显示，提醒更换电源。 |
| 质 量 | 检测仪：450g |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
| 适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2 CAT Ⅲ 300V |
型号对比：
| 型号 | CT结构 | 量程 | 区别说明 |
| ETCR2800B | 闭环 | 0.010Ω～200Ω | 检测仪无显示屏、指示灯，需要组建网络使用 |
| ETCR2800C | 闭环 | 0.010Ω～200Ω | 检测仪自带显示屏、报警设置、声光报警指示 |
| ETCR2800KB | 开合式 | 0.010Ω～100Ω | 安装无需断开接地线。检测仪有声光报警指示 |
| ETCR2800KC | 开合式 | 0.010Ω～100Ω | 安装无需断开接地线。检测仪有显示屏、报警设置，声光报警指示 |
| ETCR2800N | 闭环内置式 | 0.010Ω～100Ω | 没有外壳，适合二次开发 |
| ETCR2800T | 闭环外置式 | 0.010Ω～100Ω | 304不锈钢外壳，适合二次开发，防爆防撞，防水防尘，耐高低温 |
| ETCR2900 | 无 | 0.01Ω~2000Ω | 需要接地辅助桩，直接跟电脑通信，有显示屏、报警设置，声光报警指示 |
| ETCR2900B | 无 | 0.01Ω~2000Ω | 需要接地辅助桩，直接跟电脑通信，有显示屏、报警设置，声光报警指示，支持GPRS通讯 |
设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 无 | |
| 附件 | 检测仪 | 1台 |
| 包装盒 | 1个 | |
| 9P接线端子 | 1个 | |
| 用户手册/保修卡合格证 | 1份 |
