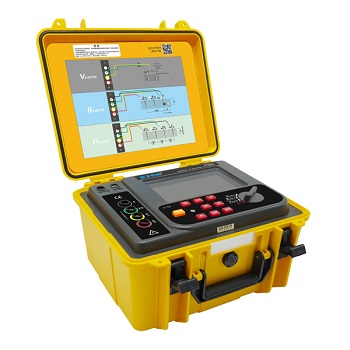

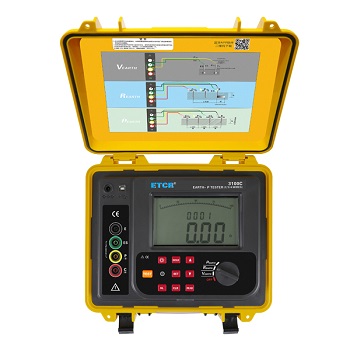

ETCR3100C接地电阻/土壤电阻率测试仪
ETCR3100C接地电阻·土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压而精心设计制造的，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，特别适合在户外工地使用。其广泛应用于电力、电信、气象、油田、建筑、
- 详情
- 参数
- 评价
ETCR3100C接地电阻·土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压而精心设计制造的，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，特别适合在户外工地使用。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

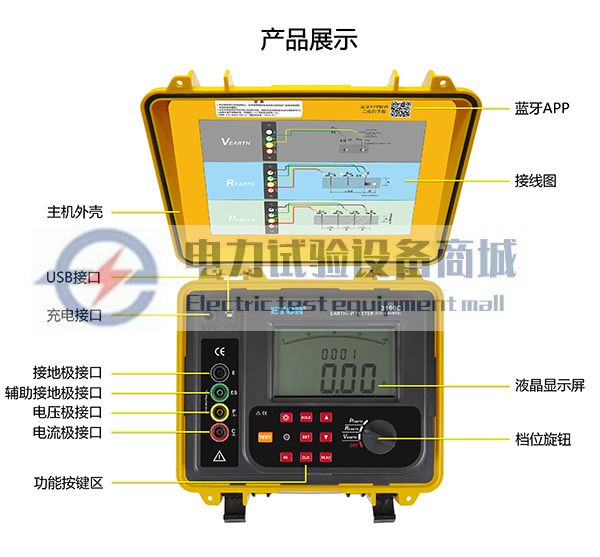

ETCR3100C接地电阻·土壤电阻率测试仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。同时能存储300组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
ETCR3100C接地电阻·土壤电阻率测试仪别名：精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等。
主要功能
二三四线法接地电阻量程：0.00Ω～30.00kΩ
土壤电阻率量程：0.00Ωm～9000kΩm
接地电压量程：AC 0～600V
数据存储：300组
报警功能：声光报警
技术参数
功 能 | 二三四线测量接地电阻、土壤电阻率；接地电压测量 |
电 源 | DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V |
量 程 | 接地电阻：0.00Ω～30.00kΩ |
土壤电阻率：0.00Ωm～9000kΩm | |
接地电压：0V～600V | |
测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max 土壤电阻率：四极法(温纳法) 对地电压：平均值整流(P(S)-ES接口间） |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
短路测试电流 | AC 20mA max |
开路测试电压 | AC 40V max |
测试电压波形 | 正弦波 |
电极间距范围 | 可设定1m～100m |
换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
土壤电阻率：0.00Ωm～9000kΩm全自动换档 | |
背 光 | 可控白屏背光，适合昏暗场所使用 |
显示模式 | 4位超大LCD显示，白屏背光 |
测量指示 | 测量中LED闪烁，LCD倒计数,进度棒图指示 |
LCD尺寸 | 128mm×75mm |
LCD显示域 | 124mm×67mm |
仪表尺寸 | 高宽厚：280mm×260mm×160mm |
标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
辅助接地棒 | 4根：Φ9mm×230mm（约935g） |
测量时间 | 对地电压：约3次/秒 |
接地电阻、土壤电阻率：约15秒/次 | |
测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
线路电压 | AC 600V以下测量 |
通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
通 讯 线 | USB通讯线1条，长1.5m |
数据存储 | 300组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
数据保持 | 保持数据时“HOLD”符号指示 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
自动关机 | 开机后10分钟，自动关机 |
电池电压 | 当电池电压降到约DC 7.2V±0.1V时，电池电压低符号“ ”显示，提醒仪表需进行充电 |
工作电流 | 待机: 约20mA(背光关闭) |
开机开背光：约45mA(背光关闭25mA) | |
测量：约100mA(背光关闭) | |
质 量 | 仪表：约2306g(含电池) |
总质量：约6.3kg（含附件） | |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
防护等级 | IP65（合盖时） |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)；JJG 366-2004。 |
型号对比：
| 型号 | 接地电阻(Ω) | 选择法测电阻(Ω) | 双钳法测电阻(Ω) | 土壤电阻率(Ωm) | 接地电压(V) | 交流电流（A） | 数据存储(组) | 备注 |
| ETCR3000 | 0.00~2000 | 无 | 无 | 无 | 0~600 | 无 | 400 | —— |
| ETCR3000+ | 0.00~2000 | 无 | 无 | 无 | 0~200 | 0～100 | 1000 | —— |
| ETCR3000C | 0.00~2000 | 无 | 无 | 无 | 0~600 | 无 | 400 | 防水保护箱 |
| ETCR3000B | 0.00~30000 | 无 | 无 | 0.00~9000k | 0~600 | 无 | 300 | —— |
| ETCR3100C | 0.00~30000 | 无 | 无 | 0.00~9000k | 0~600 | 无 | 300 | 防水保护箱 |
| ETCR3200 | 0.00~30000 | 0.00~3000 | 0.00~100 | 0.00~9000k | 0.0~100.0 | 0.00~600 | 2000 | —— |
| ETCR3200C | 0.00~300000 | 0.00~3000 | 0.00~100 | 0.00~9000k | 0.0~100.0 | 0.00~600 | 2000 | 防水保护箱 |
| ETCR3230C | 0.00~30000 | 0.00～3000 | 0.00~100 | 0.00～9000K | 0.0～100.0 | 0.0～600.0 | 2000 | 防水保护箱 |

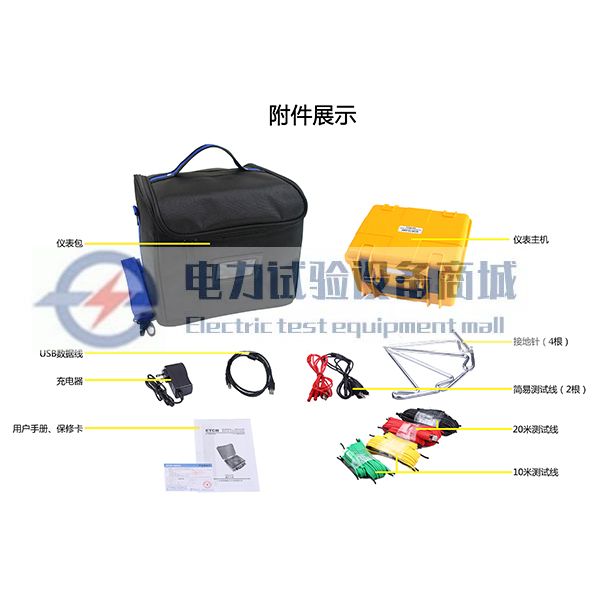

设备成套性
| 仪表 | 1台 |

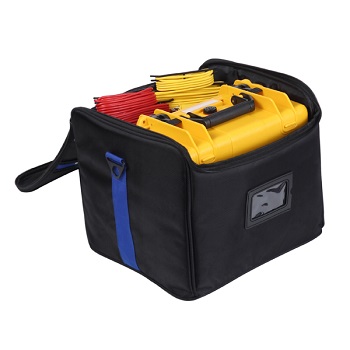

| 仪表袋 | 1个 |
| 辅助接地棒 | 2根 |
| 监控软件光盘 | 1份 |
| USB通讯线 | 1条 |
| 测试线 | 4条 |
| 简易测试线 | 2条 |
| 专用充电器 | 1个 |
| 用户手册/保修卡/合格证 | 1份 |
