ETCR3000B接地电阻/土壤电阻率测试仪
ETCR3000B接地电阻/土壤电阻率测试仪，采用精密4线法、3线法和简易2线法测量接地电阻。接地电阻量程：0.00Ω～30.00kΩ，土壤电阻率量程：0.00Ωm～9000kΩm，接地电压量程：AC 0～600V。通过FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致强，确保测量的精度、稳定性和可靠性。ETCR3000B接地电阻/土壤电阻率
- 详情
- 参数
- 评价
ETCR3000B接地电阻/土壤电阻率测试仪，采用精密4线法、3线法和简易2线法测量接地电阻。接地电阻量程：0.00Ω～30.00kΩ，土壤电阻率量程：0.00Ωm～9000kΩm，接地电压量程：AC 0～600V。通过FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致强，确保测量的精度、稳定性和可靠性。

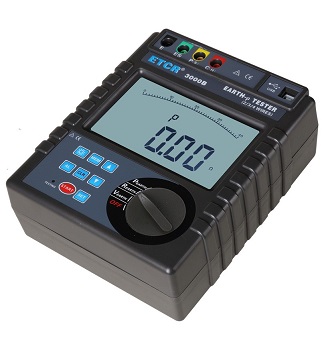

ETCR3000B接地电阻/土壤电阻率测试仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。同时能存储300组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
主要功能
二三四线法接地电阻量程：0.00Ω～30.00kΩ
土壤电阻率量程：0.00Ωm～9000kΩm
接地电压量程：AC 0～600V
数据存储：300组
报警功能：声光报警
一、量程及精度
| 测量功能 | 测量范围 | 精 度 | 分辨力 |
| 接地电阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaR a:1 m100m；π=3.14) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 土壤电阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaR a:1 m～100m；π=3.14) | 10Ωm |
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9000kΩm | 1kΩm | ||
| 接地电压 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
二、其它参数
| 功 能 | 二三四线测量接地电阻、土壤电阻率；接地电压测量 |
| 电 源 | DC 9V (碱性干电池 LR14 1.5V 6节，连续待机300小时) |
| 量 程 | 接地电阻：0.00Ω～30.00kΩ |
| 土壤电阻率：0.00Ωm～9000kΩm | |
| 接地电压：0V～600V | |
| 测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
| 测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max |

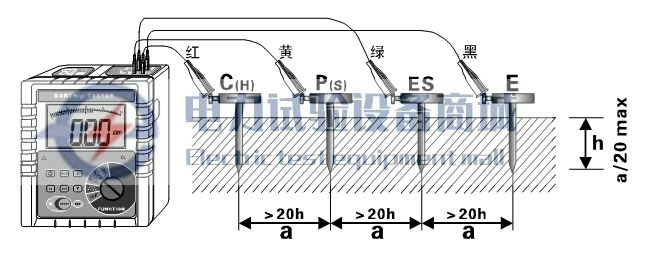

| 土壤电阻率：四极法(温纳法) | |
| 对地电压：平均值整流(P(S)-ES接口间） | |
| 测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
| 短路测试电流 | AC 20mA max |
| 开路测试电压 | AC 40V max |
| 测试电压波形 | 正弦波 |
| 电极间距范围 | 可设定1m～100m |
| 换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
| 土壤电阻率：0.00Ωm～9000kΩm全自动换档 | |
| 背 光 | 可控白屏背光，适合昏暗场所使用 |
| 显示模式 | 4位超大LCD显示，白屏背光 |
| 测量指示 | 测量中LED闪烁，LCD倒计数,进度棒图指示 |
| LCD尺寸 | 128mm×75mm |
| LCD显示域 | 124mm×67mm |
| 仪表尺寸 | 215mm×178mm×83mm |
| 标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
| 简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
| 辅助接地棒 | 4根：Φ10mm×230mm |
| 测量时间 | 对地电压：约3次/秒 |
| 接地电阻、土壤电阻率：约15秒/次 | |
| 测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
| 线路电压 | AC 600V以下测量 |
| 通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
| 通 讯 线 | USB通讯线1条，长1.5m |
| 数据存储 | 300组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
| 数据保持 | 保持数据时“HOLD”符号指示 |
| 数据查阅 | 查阅数据时“READ”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
| 辅助接地测试 | 具有辅助接地电阻值测试功能， 0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
| 电池电压 | 当电池电压降到约7.5V时，电池电压低符号显示，提醒更换电池 |
| 工作电流 | 待机: 约20mA(背光关闭) |
| 开机开背光：约45mA(背光关闭25mA) | |
| 测量：约100mA(背光关闭) | |
| 质 量 | 仪表：约950g |
| 测试线：约1560g | |
| 辅助接地棒：约935g(4根) | |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61326(EMC) |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031； IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004。 |
型号对比：
| 型号 | 接地电阻(Ω) | 选择法测电阻(Ω) | 双钳法测电阻(Ω) | 土壤电阻率(Ωm) | 接地电压(V) | 交流电流（A） | 数据存储(组) | 备注 |
| ETCR3000 | 0.00~2000 | 无 | 无 | 无 | 0~600 | 无 | 400 | —— |
| ETCR3000+ | 0.00~2000 | 无 | 无 | 无 | 0~200 | 0～100 | 1000 | —— |
| ETCR3000C | 0.00~2000 | 无 | 无 | 无 | 0~600 | 无 | 400 | 防水保护箱 |
| ETCR3000B | 0.00~30000 | 无 | 无 | 0.00~9000k | 0~600 | 无 | 300 | —— |
| ETCR3100C | 0.00~30000 | 无 | 无 | 0.00~9000k | 0~600 | 无 | 300 | 防水保护箱 |
| ETCR3200 | 0.00~30000 | 0.00~3000 | 0.00~100 | 0.00~9000k | 0.0~100.0 | 0.00~600 | 2000 | —— |
| ETCR3200C | 0.00~300000 | 0.00~3000 | 0.00~100 | 0.00~9000k | 0.0~100.0 | 0.00~600 | 2000 | 防水保护箱 |
| ETCR3230C | 0.00~30000 | 0.00～3000 | 0.00~100 | 0.00～9000K | 0.0～100.0 | 0.0～600.0 | 2000 | 防水保护箱 |

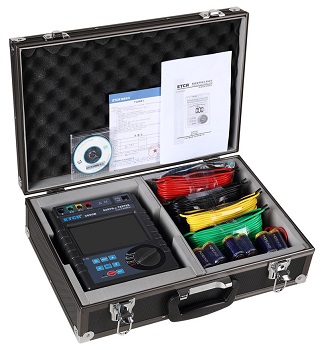

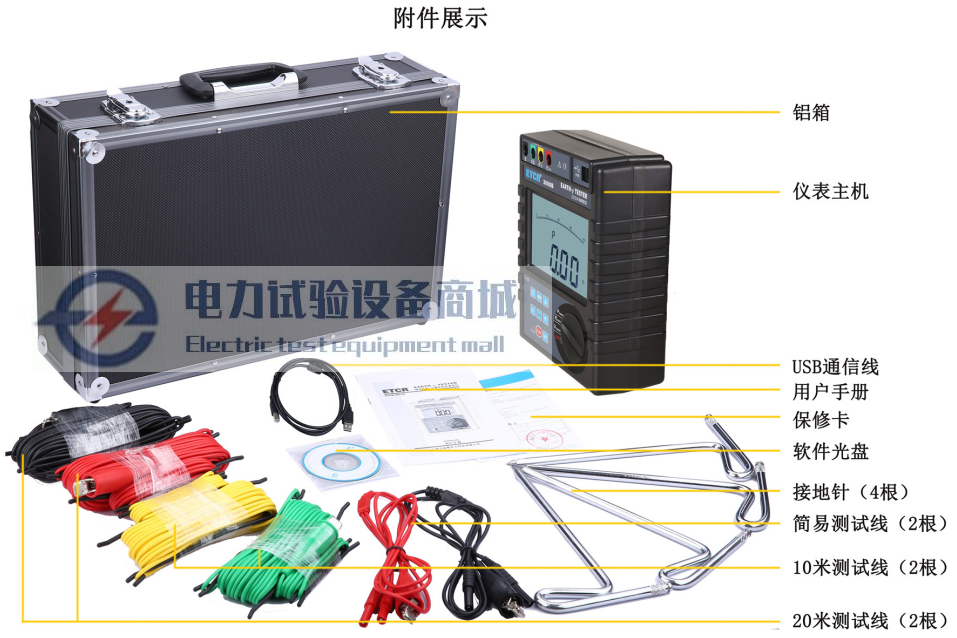

设备成套性
| 仪表 | 1台 |
| 仪表箱 | 1个 |
| 辅助接地棒 | 4根 |
| 标准测试线 | 4条(红色20米；黄色10米；绿色10米；黑色20米各1条) |
| 简易测试线 | 2条(红色1.6米；黑色1.6米) |
碱性干电池 | 6节(LR14 1.5V) |
| 监控软件光盘 | 1份 |
| USB通讯线 | 1条 |
| 用户手册/保修卡/合格证 | 1份 |
