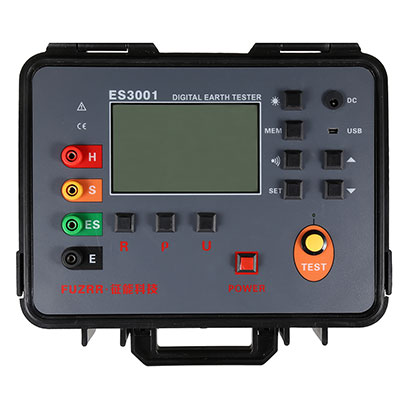

ES3001 土壤电阻率接地电阻测试仪（多功能型）
ES3001土壤电阻率接地电阻测试仪（多功能型）是检验测量接地电阻常用仪表的常用仪表，他采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。汇集了许多接地测试功能，可快速全面的测量接地网络中的各项参数。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简
- 详情
- 参数
- 评价
ES3001土壤电阻率接地电阻测试仪（多功能型）是检验测量接地电阻常用仪表的常用仪表，他采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。汇集了许多接地测试功能，可快速全面的测量接地网络中的各项参数。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压和交流电压。其使用了快速滤波技术可将干扰减至最小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值，同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等独特功能。
由主机、监控软件、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。
技术参数
1、量程及精度误差
| 测量功能 | 测量范围 | 精度 | 分辨率 |
| 接地电阻(R) | 0.00Ω～30.00Ω | ±2%rdg±5dgt (注1) | 0.01Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
| 土壤电阻(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR (注2) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地电压 | AC 0.0～100V | ±2%rdg±3dgt | 0.1V |
注：
(1). 基准条件：Rh Rs<100Ω时的精度。
工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
(2).取决于R的测量精度而定,π=3.14, a:1 m～100m；
2、一般规格
| 功 能 | 二三四线测量接地电阻、土壤电阻率；接地电压、交流电压测量 |
| 环境温度湿度 | 23℃±5℃，75%rh以下 |
| 电 源 | DC 6V 4.5Ah铅酸蓄电池连续待机100小时 |
| 干扰电压 | ＜20V（应避免） |
| 干扰电流 | ＜2A（应避免） |
| 测R时电极间距 | a＞5d |
| 测ρ时电极间距 | a＞20h |
| 辅助接地电阻值 | 基准条件＜100Ω,工作条件＜5kΩ |
| 量 程 | 接地电阻：0.00Ω～30.00kΩ |
| 土壤电阻率：0.00Ωm～9999kΩm | |
| 接地电压：0.00V～100.0V | |
| 测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
| 测量方法 | 接地电阻：额定电流变极法 土壤电阻率：四极法 接地电压：平均值整流(S-ES接口间） |
| 测试频率 | 128Hz |
| 短路测试电流 | > 20mA (正弦波) |
| 开路测试电压 | AC 28V max |
| 电极间距范围 | 可设定1m～100m |
| 换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
| 土壤电阻率：0.00Ωm～9999kΩm全自动换档 | |
| 背 光 | 可控灰白色背光，适合昏暗场所使用 |
| 显示模式 | 4位超大LCD显示，灰白色背光 |
| 测量指示 | 测量中LED闪烁 |
| LCD尺寸 | 111mm×68mm |
| LCD显示域 | 108mm×65mm |

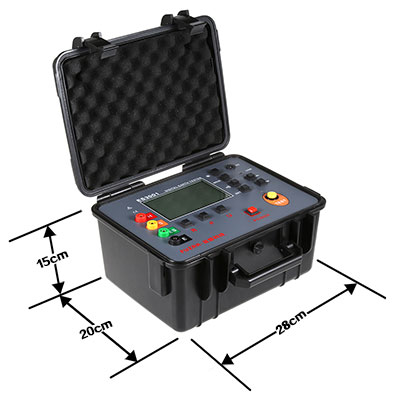

| 仪表尺寸 | 长宽高：277.2mm×227.5mm×153mm |
| 标准测试线 | 4条：红色15m，黑色15m，黄色10m，绿色10m各1条 |
| 简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
| 辅助接地棒 | 4根：φ10mm×200mm |
| 测量时间 | 对地电压：约3次/秒 |
| 接地电阻、土壤电阻率：约7秒/次 | |
| 线路电压 | AC 100V以下测量 (接地电压测量功能不能用于测量商用电) |
| USB接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
| 通 讯 线 | USB通讯线1条，长1.5m |
| 数据存储 | 500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
| 数据保持 | 保持数据时“HOLD”符号指示 |
| 数据查阅 | 查阅数据时“READ”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
| 辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ) |
| 报警功能 | 测量值超过报警设定值时发出报警提示 |
| 电池电压 | 电池电量实时显示，电池电压低时提醒及时充电 |
| 自动关机 | “APO”指示，开机15分钟后自动关机 |
| 功 耗 | 待机: 40mA Max(背光关闭) |
| 开机开背光: 43mA Max | |
| 测量：120mA Max(背光关闭) | |
| 质 量 | 仪表： 2406.5g(含电池) |
| 测试线：1300g | |
| 辅助接地棒： 850g(4根) | |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
型号对比
| 型号 | ES3010 | ES3010E | ES3000 | ES3001 | ES3002 |
| 二线法 | 0.00Ω~3000Ω | 0.00Ω~30.00kΩ | 0.00Ω~3000Ω | 0.00Ω~30.00kΩ | 0.00Ω~30.00kΩ |
| 三线法 | 0.00Ω~3000Ω | 0.00Ω~30.00kΩ | 0.00Ω~3000Ω | 0.00Ω~30.00kΩ | 0.00Ω~30.00kΩ |
| 四线法 | ○ | 0.00Ω~30.00kΩ | ○ | 0.00Ω~30.00kΩ | 0.00Ω~30.00kΩ |
| 土壤电阻率测试 | ○ | 0.00Ωm~30.00kΩm | ○ | 0.00Ωm~30.00kΩm | 0.00Ωm~30.00kΩm |
| 交流电压测试 | 0.00V~600V | 0.00V~600V | 0.00V~100V | 0.00V~100.0V | 0.00V~100.0V |
| 钳形法交流电流测试 | ○ | ○ | ○ | ○ | 0.0mA~1000A |
| 双钳法 | ○ | ○ | ○ | ○ | 0.00Ω~100Ω |
| 选择法 | ○ | ○ | ○ | ○ | 0.00Ω~3000Ω |
| 直流电阻测试 | ○ | ○ | ○ | ○ | 0.0Ω~30.00kΩ |
| 全自动换档 | ○ | ● | ● | ● | ● |
| 辅助接地极测试功能 | ○ | ○ | ● | ● | ● |
| 内置电池充电功能 | ○ | ○ | ● | ● | ● |
| 全保护机箱设计 | ○ | ○ | ● | ● | ● |
| NOISE判断功能 | ○ | ○ | ● | ● | ● |
| USB数据上传功能 | ○ | ○ | ● | ● | ● |
| FFT抗干扰技术 | ○ | ○ | ● | ● | ● |
| 过载保护 | ● | ● | ● | ● | ● |
| 电池电量实时指标 | ○ | ○ | ● | ● | ● |
| 电池电压低指示 | ● | ● | ● | ● | ● |
| 自动关机 | ● | ● | ● | ● | ● |
| 背光 | ● | ● | ● | ● | ● |
| 报警功能 | ● | ● | ● | ● | ● |
○空心表示没有
●实心表示有

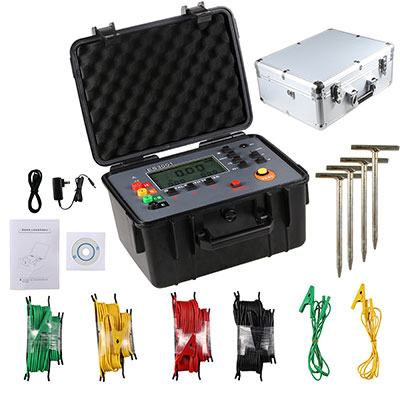

设备成套性
仪表 1台
仪表袋 1个
辅助接地棒 4根
标准测试线 4条(红色15米；黄色10米；绿色10米；黑色15米各1条)
简易测试线 2条(红色1.6米；黑色1.6米)
6V铅酸蓄电池（内置）1个
充电器 1 个
监控软件光盘 1份
USB通讯线 1条
用户手册 1份
