FR020钳形电流传感器
钳形电流传感器,钳形电流传感器优质厂商,钳形电流传感器最新供应,钳形电流传感器资讯,钳形电流传感器价格
- 详情
- 参数
- 评价
FR020钳形电流传感器是一种高精度交流电流变换器，采用夹钳形结构设计，使用时可快速、容易的自由取放，小巧的体积更易于携带、使用上更加方便。适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。
它可配合多种测量仪器，如：电能表现场校验仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表、数字式电流记录仪等，可在不断电的状态下，对多种电参量进行测量和比对。
广泛用于变电站﹑发电厂﹑工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业。
技术参数
| 特 点 | 便携式的CT夹钳形结构、使用安全、方便 |
| 钳口尺寸 | Φ20mm |
| 量 程 | AC 0～200A |
| 分辨率 | AC 0.1mA |
| 精 度 | 0.2%FS(50Hz/60Hz；23℃±2℃) |
| 相位误差 | ≤3°(50Hz/60Hz；23℃±2℃) |
| 匝 比 | 3000:1 |
| 参考负载 | RL：0～2A≤500Ω；0～20A≤50Ω；0～200A≤5Ω |
| 外形尺寸 | 长50mm×厚25mm×高160mm |
| 输出接口 | Φ3.5mm音频插头 |
| 输出线长 | 2m |
| 质 量 | 260g |
| 输出方式 | 电流感应输出 |
| 外壳材料 | ABS 树脂，阻燃等级94V0 |
| 线路电压 | 在600Vac（绝缘导线）30Vac（裸露导线）测试 |
| 工作温度 | -25o C to +55o C |
| 绝缘电阻 | 100 MΩ @ 500Vdc |
| 介质强度 | AC3700V/rms (铁心与外壳之间) |
| 电流频率 | 45Hz～65Hz(被测电流频率) |
| 频率特性 | 10Hz～100kHz |
选配积分器：
电源：DC 24V
输出：DC 0-5V；DC 0-10V；DC 4-20mA（可选）
型号对比
| 型号 | FR008 | FR020 | FR050 | FR050HV |
| 口径 | 7.5mm | 19.5mm | 50mm | 50mm |
| 精度 | 0.2% | 0.2% | 0.2%；0.5% | 0.5%；1% |
| 标准变比(可订做) | 2500:1 | 3000:1 | 1000:1；500:5 | 4000:1 |

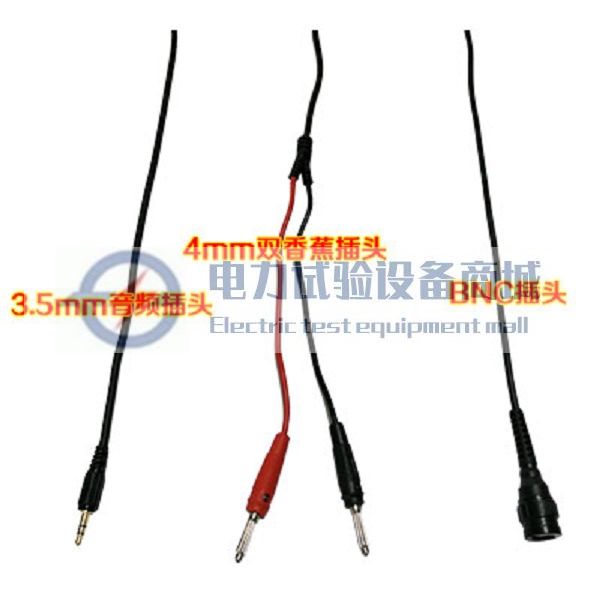

| 输出接口 | 3.5mm音频插/4mm香蕉插/BNC插头 | |||
| 标准量程 | 0-30A | 0-200A | 0-1000A | 0-1200A |
| 最高分辨率 | 0.1mA | 0.1mA | 0.1mA；0.1A | 0.1mA |
| 电压等级 | 600V | 600V | 600V | 60kV(配合绝缘杆使用) |
○空心表示没有
●实心表示有
