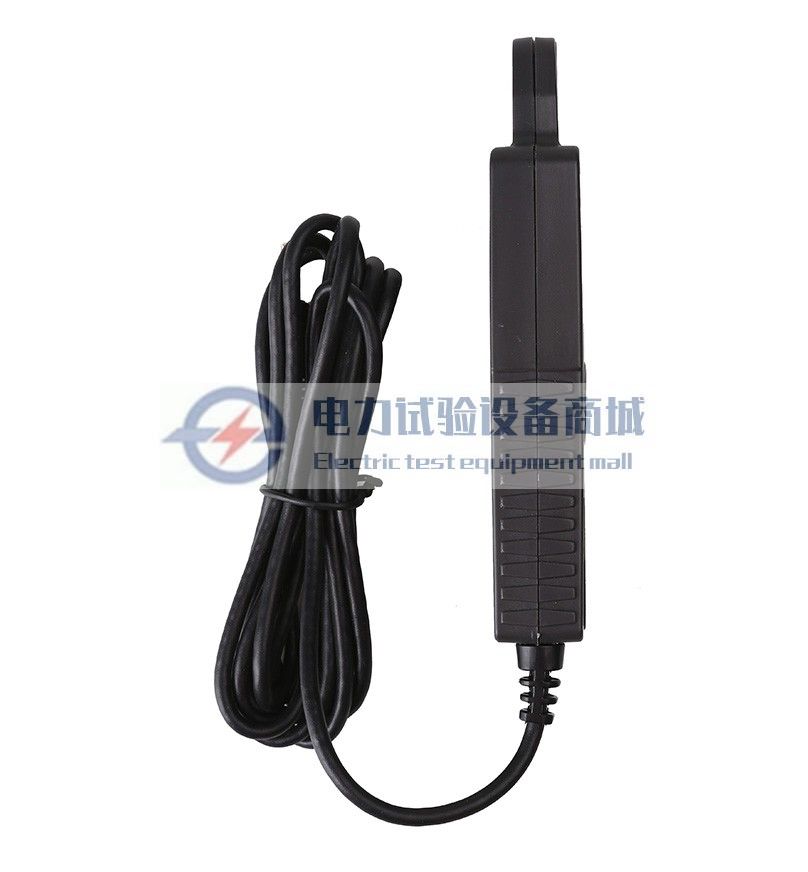

ETCR008尖嘴形高精度漏电流互感器
ETCR008钳形高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。 ETCR0
- 详情
- 参数
- 评价
ETCR008钳形高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR008钳形高精度漏电流互感器其铁芯采用坡莫合金制造，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。
主要功能
高精度的交流漏电流、高次谐波电流、
相位、电能、功率、功率因数等检测
量程：0.00mA～30A AC
变比：2500：1
分辨力： 0.01mA AC
精度等级：0.5
线路电压：600V以下
CT结构：钳形
CT尺寸：Φ8mm
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 | 相位误差 | 变比 |
| 0.00mA～30A AC | 0.01mA | 0.5 | ≤2° | 2500:1 |
二、其他参数
| CT尺寸 | Φ8mm |
| 量程 | AC 0.00mA～30.0A |
| 分辨力 | 0.01mA |
| 精度 | 0.5 |
| 相位误差 | ≤2° |
| 参考负载 | 0～300mA≤300Ω；0～3A≤30Ω；0～30A≤3Ω |
| 变比 | 2500:1（可按要求定制） |
| 输出方式 | 感应电流输出 |
| 输出接口 | 末端接口：BNC插头/4.0mm双香蕉插头/3.5mm音频插头/裸线抽头（选购），线长1.5m |
| 检测方式 | 钳形CT |
| 工作频率 | 45Hz～100KHz |
| 安全等级 | CATⅢ600V |
| 工作环境 | -15°C～50°C |
| 绝缘强度 | AC 3700V/rms（铁芯与外壳之间） |
| 钳表质量 | 175g |

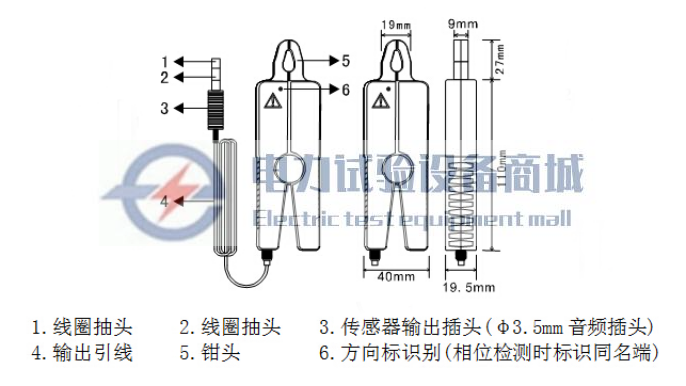

| 外观尺寸 | 137mm×40mm×19.5mm |
型号对比：
型 号 | 量 程（AC） | 分辨率 | 精度等级 | 相位误差 | 变比 | 参考负载 | 钳口尺寸 | 质量 |
ETCR008 | 0.00mA～30A | 0.01mA | 0.5 | ≤2° | 2500：1 | 0~300mA≤300Ω 0～3A≤30Ω 0～30A≤3Ω | Φ8mm | 175g |
ETCR014 | 0.00mA～100A | 0.01mA | 0.5 | ≤2° | 2500：1 | 0～1A≤300Ω 0～10A≤30Ω 0～100A≤3Ω | Φ14mm | 194 |
