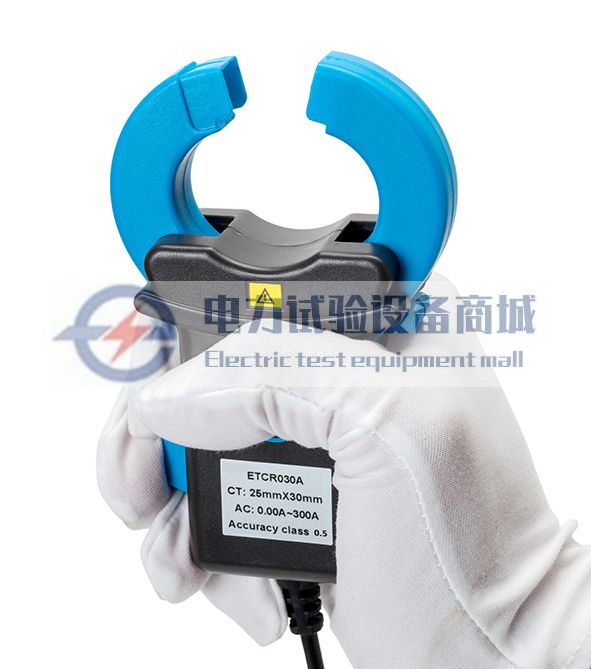

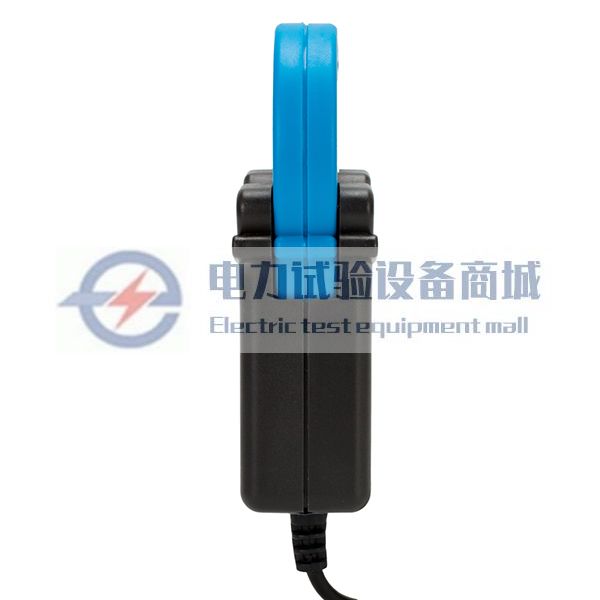

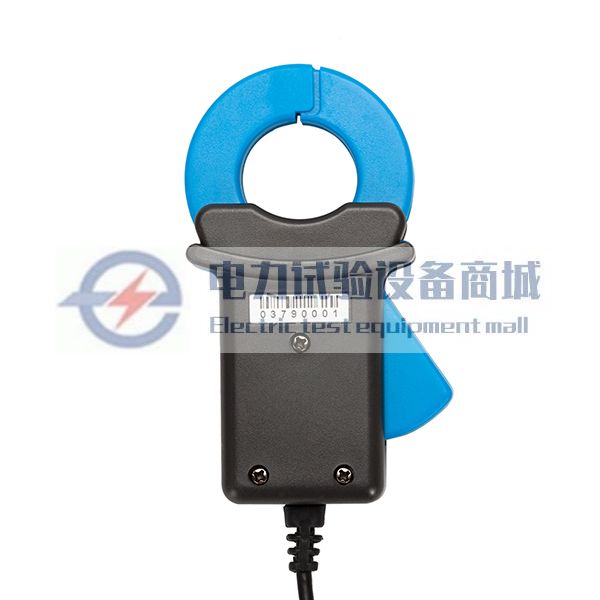

ETCR030A钳形电流互感器
ETCR030A钳形电流互感器适用于高精度的交流电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。ETCR030A钳形电流互感器其铁
- 详情
- 参数
- 评价
ETCR030A钳形电流互感器适用于高精度的交流电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR030A钳形电流互感器其铁芯采用铁镍合金制造，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。
主要功能
交流电流、高次谐波电流、相位、电能、功率、功率因数检测
量程：0.00A～300A
变比/输出电压：3000：1 / 0～3V(30Ω)
分辨率：0.01A
精度等级：0.5
安全等级：CATⅢ600V
CT结构：钳形
CT尺寸：25mm x 30mm
技术参数
一、量程及精度
| 型号 | 量程 | 分辨率 | 精度等级 | 相位误差 | 变比/输出电压 |
| ETCR030A | 0.00A～300A AC | 0.01A | 0.5 | ≤2° | 3000:1 |
| ETCR030A-3V | 0.00A～300A AC | 0.01A | 0.5 | ≤2° | 0～3V(30Ω) |
二、其它参数
| 型 号 | ETCR030A | ETCR030A-3V |
| 功能 | 交流电流、高次谐波电流、相位、电能、功率、功率因数检测 | |
| 量 程 | 0.00A～300A | |
| 分辨率 | 0.01A | |
| 精度等级 | 0.5 | |
| 相位误差 | ≤2° | |
| 钳口尺寸 | 25mm×30mm | |
| 质量 | 180g | |
| 输出接口 | 2m屏蔽线，BNC插头/4.0mm双香蕉插头/3.5mm音频插头/裸线抽头（选购） | |
| 工作频率 | 45Hz～100kHz | |
| 绝缘强度 | AC 3700V/rms(铁心与外壳之间) | |
| 安全等级 | CATⅢ600V | |
| 输出方式 | 感应电流输出(可输出电流信号或电压信号) | |
| 工作温度 | -15℃～50℃ | |
型号对比：
| 型 号 | 量 程 | 分辨率 | 精度等级 | 相位误差 | 变比/输出电压 | 参考负载 | 钳口尺寸 |
| ETCR030A | 0.00A～300A | 0.01A | 0.5 | ≤2° | 3000:1 | ≤30Ω | 25mm×30mm |
| ETCR030A-3V | 0～3V(30Ω) | ≥100KΩ | |||||
| ETCR040A | 0.00A～500A | 0.01A | 0.5 | ≤2° | 4000:1 | ≤24Ω | 35mm×40mm |
| ETCR040A-3V | 0～3V(20Ω) | ≥100KΩ | |||||
| ETCR068A | 0.00A～800A | 0.01A | 0.5 | ≤2° | 2000:1 | ≤10Ω | Φ68mm |
| ETCR068A-3V | 0～3V(7.5Ω) | ≥100KΩ | |||||
| ETCR080A | 0.00A～1000A | 0.01A | 0.5 | ≤2° | 2000:1 | ≤8Ω | 80mm×80mm |
| ETCR080A-3V | 0～3V(6Ω) | ≥100KΩ |
