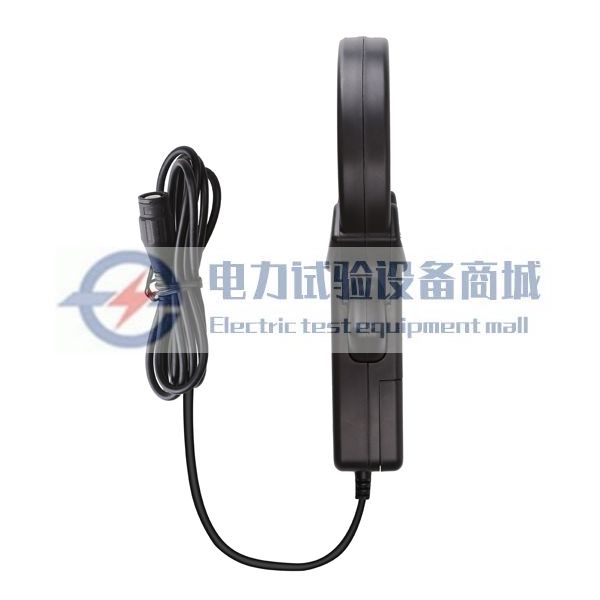

ETCR068AD钳形交直流电流互感器
ETCR068AD钳形交直流电流传感器适用于交直流电流、相位、电能、功率、功率因数等检测。采用霍尔感应技术，便携式钳形设计，不必断开被测线路，非接触测量，钳头铁芯选用特殊合金，特别适合于排线密集的场所(电力计量系统、高铁系统、汽车电路检修等)。 ETCR068AD钳形交直流电流传感器可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、
- 详情
- 参数
- 评价
ETCR068AD钳形交直流电流传感器适用于交直流电流、相位、电能、功率、功率因数等检测。采用霍尔感应技术，便携式钳形设计，不必断开被测线路，非接触测量，钳头铁芯选用特殊合金，特别适合于排线密集的场所(电力计量系统、高铁系统、汽车电路检修等)。
ETCR068AD钳形交直流电流传感器可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。互感器的量程、输出信号、输出接口等可按客户要求订制。
1.钳头 2.上盖 3.扳机 4.直流电流正输入指示 5.ZERO调节清零 6.电池电压低指示 7.开机指示 8.电源开关 9.输出引线 10.下盖 11.上下盖固定螺丝 12.电池盖板 13.电池盖板固定螺丝 14.输出引线（Φ3.5mm 音频插头，选配） 15.输出引线（标准万用表表笔插头，选配）
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 |
| 0.0A～1500A AC/DC | 0.1A | 3 |
二、其它参数
| 电源 | 9VDC 6F22 |
| CT尺寸 | Φ68mm |
| 量程 | 0.0A～1500A AC/DC |
| 输出信号 | 1mV/1A |
| 分辨力 | AC/DC： 0.1A |
| 精度等级 | 3.0 |
| 相位误差 | ≤3° |
| 输出方式 | 感应电流输出 |
| 输出接口 | BNC插头/4.0mm双香蕉插头/3.5mm音频插头（选购），线长1.5m |
| 清零方式 | ZERO调节清零 |
| 工作频率 | DC～400Hz |
| 安全等级 | CATⅢ600V |
| 工作温度 | -15°C～50°C |
| 绝缘强度 | AC 3700V/rms（铁芯与外壳之间） |
| 钳表质量 | 515g |

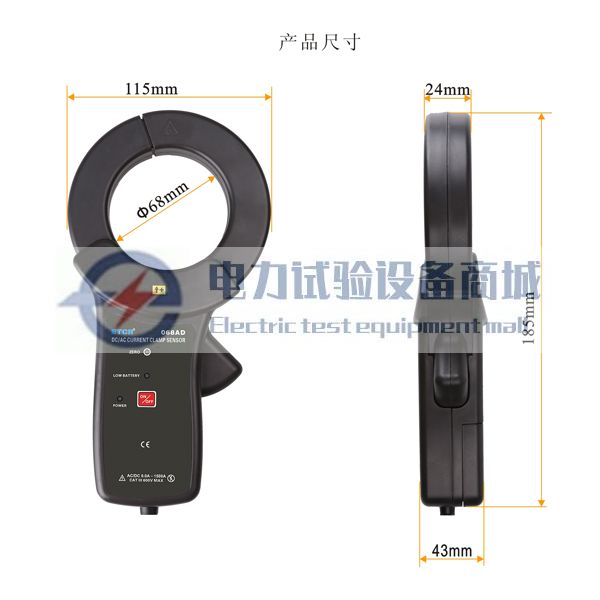

| 外观尺寸 | 长x宽x高：224mm×115mm×43mm |
型号对比：
| 型 号 | 量 程 | 分辨率 | 精度等级 | 输出信号 | 电 源 | 钳口尺寸 | 质量 |
| ETCR007AD | 0mA～50A AC/DC | 1mA | 3 | 10mV/1A或100mV/1A （手动换挡） | 9VDC 6F22 | Φ7mm | 170g |
| ETCR035AD | 0.0A～1000A AC/DC | 0.1A | 2 | 1mV/1A | 9VDC 6F22 | 25mm×35mm | 180g |
| ETCR068AD | 0.0A～1500A AC/DC | 0.1A | 3 | 1mV/1A | 9VDC 6F22 | Φ68mm | 515g |
