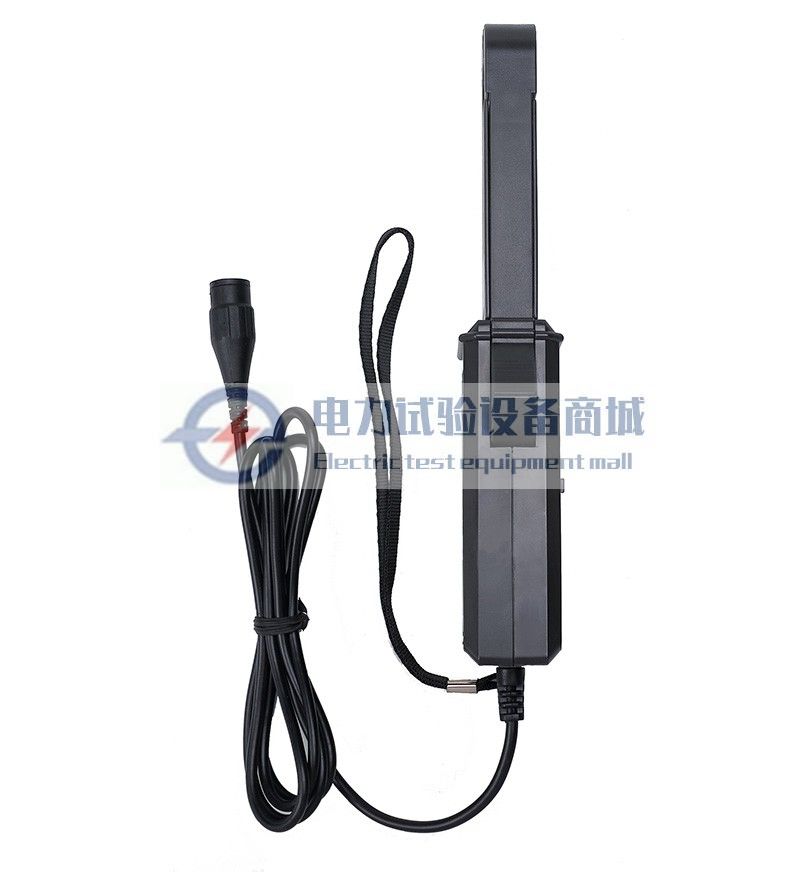

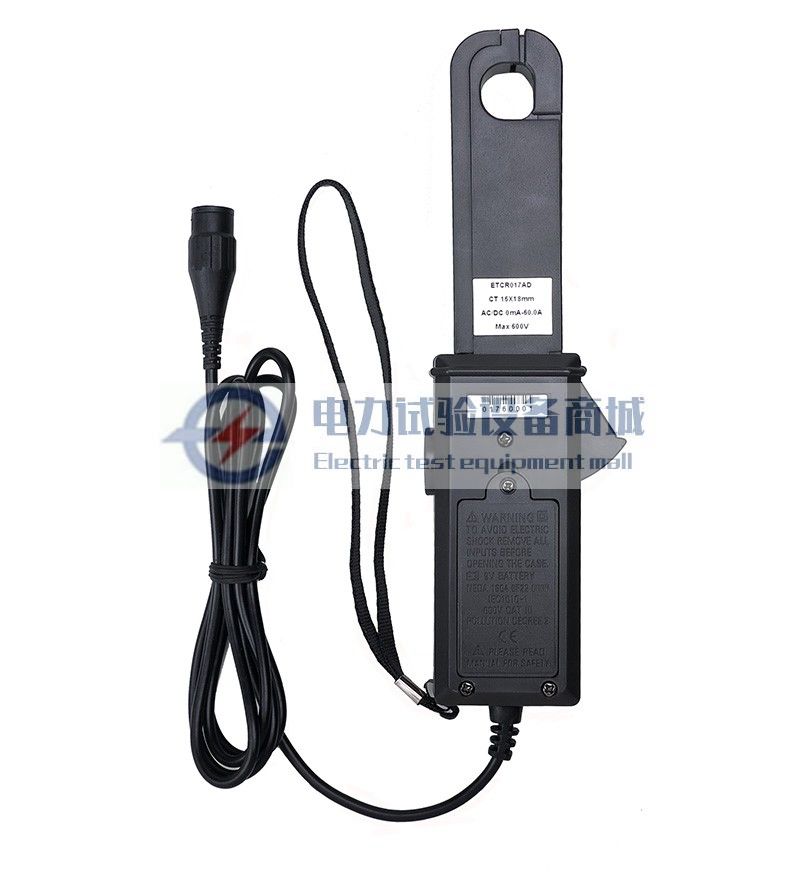

ETCR017AD交直流钳形漏电流互感器
ETCR017AD交直流钳形漏电流互感器，适用于600V以下高精度的交直流电流、漏电流在线检测，量程：AC/DC 0mA~50A，对应输出AC/DC 0~600mV，钳口尺寸为16mm x 18mm。互感器采用钳形CT结构，不必断开被测线路即可测量，钳头细长设计，特别适合于排线密集的场所，采用坡莫合金铁芯，抗干扰能力强，确保测量的准确性与稳定性。采取非接触测量方式，操作安全、简单，
- 详情
- 参数
- 评价
ETCR017AD交直流钳形漏电流互感器，适用于600V以下高精度的交直流电流、漏电流在线检测，量程：AC/DC 0mA~50A，对应输出AC/DC 0~600mV，钳口尺寸为16mm x 18mm。互感器采用钳形CT结构，不必断开被测线路即可测量，钳头细长设计，特别适合于排线密集的场所，采用坡莫合金铁芯，抗干扰能力强，确保测量的准确性与稳定性。采取非接触测量方式，操作安全、简单，可以连接到工业控制装置、数据记录仪、示波器、高精度数字多用表等设备使用。
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 |
| 0mA～50A AC/DC | 1mA | 3 |
二、其它参数
| 电源 | 9VDC 6F22 |
| CT尺寸 | 16mm×18mm |
| 量程 | 0mA～50A AC/DC |
| 输出信号 | 10mV/1A或100mV/1A（手动换挡） |
| 分辨力 | AC/DC： 1mA |
| 精度等级 | ±3.0% |
| 相位误差 | ≤3° |
| 输出方式 | 感应电流输出 |
| 输出接口 | BNC插头/4.0mm双香蕉插头/3.5mm音频插头（选购），线长1.5m |
| 清零方式 | ZERO旋钮清零 |
| 工作频率 | DC~400Hz |
| 安全等级 | CATⅢ600V |
| 工作温度 | -15°C～50°C |
| 绝缘强度 | AC 3700V/rms（铁芯与外壳之间） |
| 钳表质量 | 约202g |

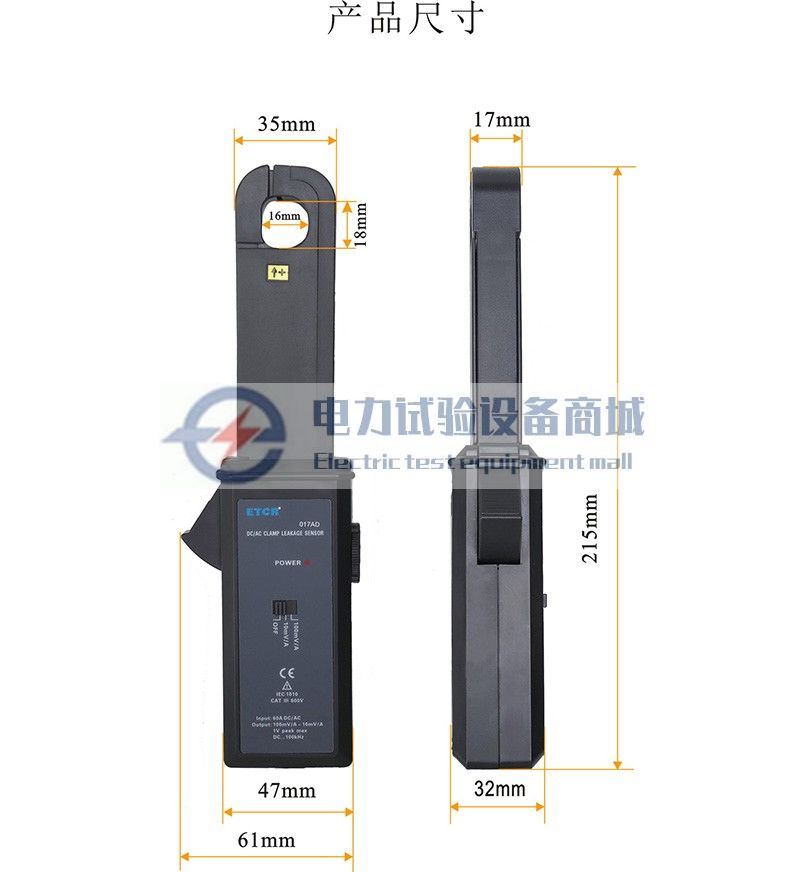

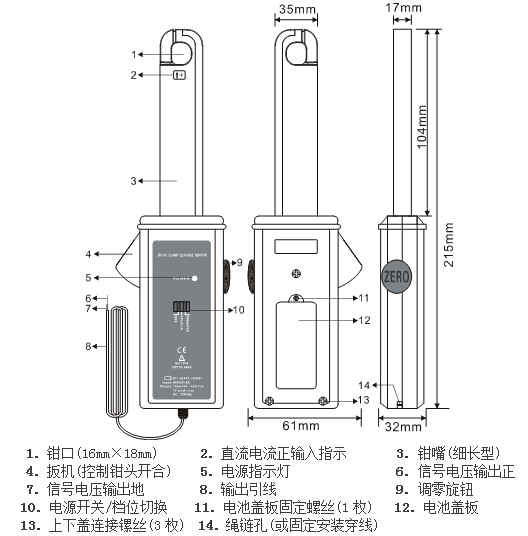

| 外观尺寸 | 长x宽x高：215mm×65mm×34mm |
型号对比：
| 名称 | 输入电流范围（A） | 输入（mA） | 输出（mv） | 钳头尺寸（mm） | 误差 | 直流供电（V） |
| 007AD | AC/DC：5~50 | 100 | 1 | Φ7 | 3.0% | 9 |
| AC/DC：0~5 | 10 | 1 | Φ7 | 3.0% | 9 | |
| 017AD | AC/DC：5~50 | 100 | 1 | 16x18 | 3.0% | 9 |
| AC/DC：0~5 | 10 | 1 | 16x18 | 3.0% | 9 | |
| 030AD | AC/DC：0~60 | 100 | 1 | 25x30 | 3.0% | 9 |
| 035AD | AC/DC：0~1000 | 1 | 1 | 30x35 | 1.0% | 9 |
| 068AD | AC：0~1000 | 1000 | 1 | Φ68 | 2.0% | 9 |
| DC：0~2000 | 1000 | 1 | Φ68 | 2.0% | 9 |
设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 无 | |
| 附件 | 电流传感器 | 1个 |
| 9V电池 | 1节 |
