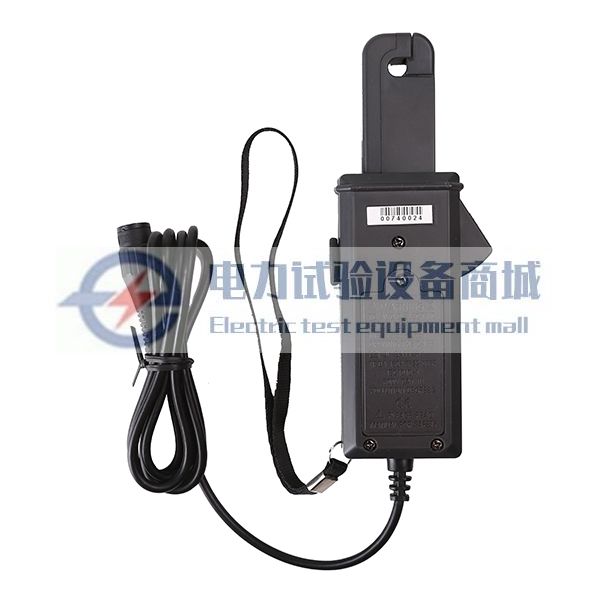

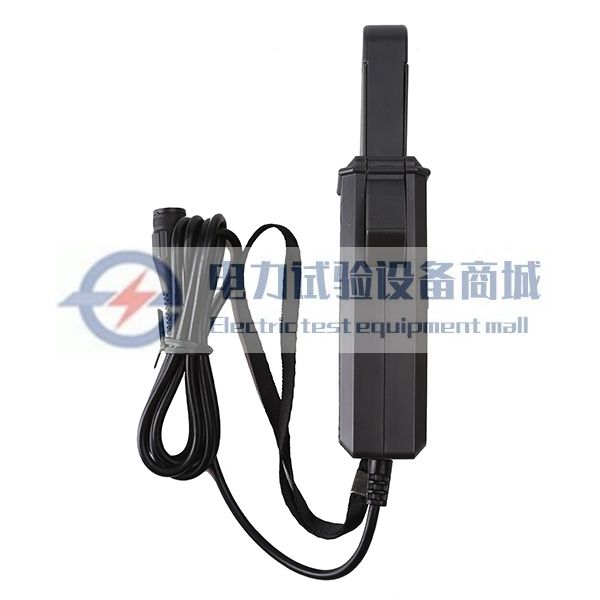

ETCR007AD钳形交直流电流互感器
ETCR007AD钳形交直流电流传感器适用于交直流电流、相位、电能、功率、功率因数等检测。采用霍尔感应技术，钳头铁芯选用特殊合金。特别适合于排线密集的场所(电力计量系统、高铁系统、汽车电路检修等)。 ETCR007AD钳形交直流电流互感器可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象
- 详情
- 参数
- 评价
ETCR007AD钳形交直流电流传感器适用于交直流电流、相位、电能、功率、功率因数等检测。采用霍尔感应技术，钳头铁芯选用特殊合金。特别适合于排线密集的场所(电力计量系统、高铁系统、汽车电路检修等)。
ETCR007AD钳形交直流电流互感器可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。互感器的量程、输出信号、输出接口等可按客户要求订制。
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 |
| 0mA～50A AC/DC | 1mA | 3 |
二、其它参数
| 电源 | 9VDC 6F22 |
| CT尺寸 | Φ7mm |
| 量程 | 0mA～50A AC/DC |
| 输出信号 | 10mV/1A或100mV/1A（手动换挡） |
| 分辨力 | AC/DC： 1mA |
| 精度等级 | ±3.0% |
| 相位误差 | ≤3° |
| 输出方式 | 感应电流输出 |
| 输出接口 | BNC插头/4.0mm双香蕉插头/3.5mm音频插头（选购），线长1.5m |
| 清零方式 | ZERO旋钮清零 |
| 工作频率 | DC~400Hz |
| 安全等级 | CATⅢ600V |
| 工作温度 | -15°C～50°C |
| 绝缘强度 | AC 3700V/rms（铁芯与外壳之间） |
| 钳表质量 | 约170g |

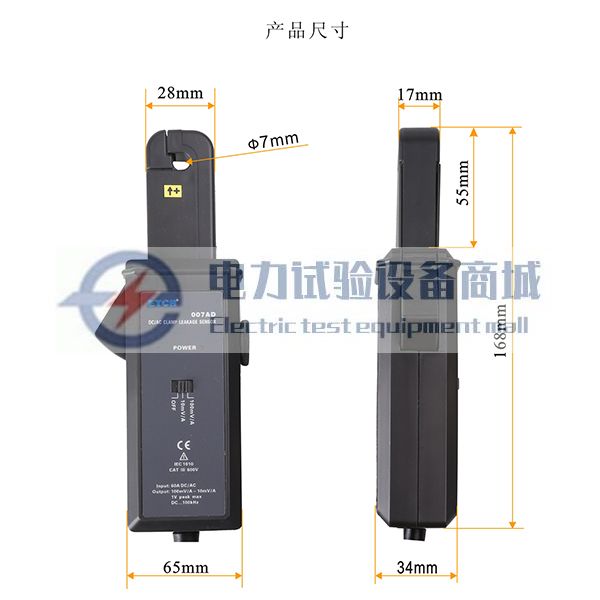

| 外观尺寸 | 长x宽x高：168mm×61mm×32mm |
型号对比：
| 名称 | 输入电流范围（A） | 输入（mA） | 输出（mv） | 钳头尺寸（mm） | 误差 | 直流供电（V） |
| 007AD | AC/DC：5~50 | 100 | 1 | Φ7 | 3.0% | 9 |
| AC/DC：0~5 | 10 | 1 | Φ7 | 3.0% | 9 | |
| 017AD | AC/DC：5~50 | 100 | 1 | 16x18 | 3.0% | 9 |
| AC/DC：0~5 | 10 | 1 | 16x18 | 3.0% | 9 | |
| 030AD | AC/DC：0~60 | 100 | 1 | 25x30 | 3.0% | 9 |
| 035AD | AC/DC：0~1000 | 1 | 1 | 30x35 | 1.0% | 9 |
| 068AD | AC：0~1000 | 1000 | 1 | Φ68 | 2.0% | 9 |
| DC：0~2000 | 1000 | 1 | Φ68 | 2.0% | 9 |
