ETCR9620低压CT变比测试仪
ETCR9620低压CT变比测试仪可广泛应用在380/220伏电力系统中，可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。测试仪由主机、一次柔性电流钳、二次电流钳组成，柔性电流钳直径为8mm，特别适用于狭小空间及密集排线的测试场所，为用电检查人员提供一
- 详情
- 参数
- 评价

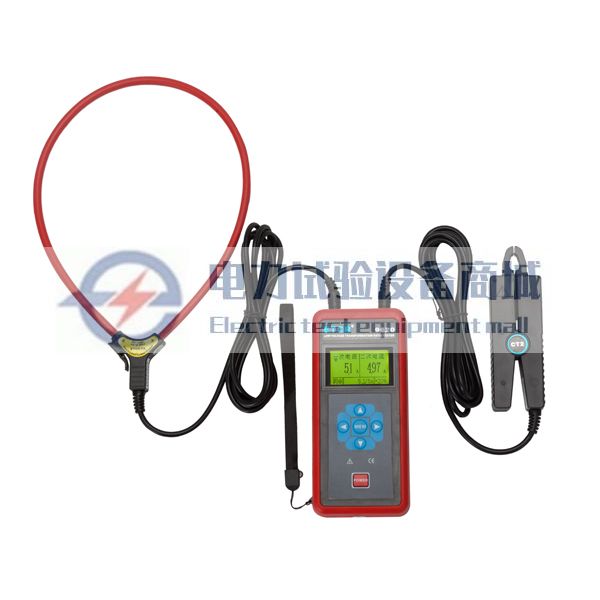

ETCR9620低压CT变比测试仪可广泛应用在380/220伏电力系统中，可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。测试仪由主机、一次柔性电流钳、二次电流钳组成，柔性电流钳直径为8mm，特别适用于狭小空间及密集排线的测试场所，为用电检查人员提供一种安全、准确、便捷的新型电力仪器，它的投入应用必将给电力企业在用电管理中带来显著的经济效益和社会效益。
主要功能
低压电流互感器一二次回路的电流、变比、角差测试，极性、相别判断
变比测量范围：1～9999
变比分辨率：0.1
一次电流钳测量精度：
量程：0.0A～3000A；分辨率：0.1A；精度：±1%FS
二次电流钳测量精度：
量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS
一次电流钳钳口尺寸：Φ200mm
二次电流钳钳口尺寸：Φ8mm
技术参数
一、量程及精度
| 测试功能 | 量程 | 精度 | 分辨率 |
| 变比 | 1～9999 | —— | 0.1 |
| 角差 | 0～360° | ±3° | 1° |
| 一次电流 | 0.0A～3000A | ±1%FS | 0.1A |
| 二次电流 | 0.00mA～5A | ±0.5%FS | 0.01mA |
二、其它参数
| 产品型号 | ETCR9620低压互感器变比测试仪 |
| 一次电流钳连接方式 | 有线连接，线长2m |
| 一次电流钳尺寸 | CT尺寸：Φ200mm；外形尺寸：200mm×245mm×13mm |
| 二次电流钳尺寸 | CT尺寸：Φ8mm；外形尺寸：137mm×40mm×19.5mm |
| 主机外形尺寸 | 78mm×165mm×42mm |
| 仪器质量 | 约600g |
| 电池规格 | 7#碱性干电池（1.5V×4），连续用约30小时 |
| 存储数据 | 3000组 |
| 采样速率 | 3次/秒 |
| 自动关机 | 约15分钟 |
| 电池电压 | 当电池电压低于4.8V时，提醒更换电池 |
| 溢出显示 | 超量程溢出功能：“OL A”符号显示 |
| 电流钳引线 | 长度：2m |
| 工作温湿度 | -15℃～50℃；70%RH以下 |
| 存放温湿度 | -15℃～60℃；70%RH以下 |
| 绝缘强度 | AC3700V/rms钳芯与外壳间 |
型号对比：
| 产品型号 | 一次电流钳 | 二次电流钳 | 变比 | 角差 | 一次电流钳与 主机联接方式 |
| ETCR9600 | 0.0A～800A | 0.00mA～5A | 1～9999 | 0～360° | 有线连接 |
| ETCR9620 | 0.0A～3000A | 0.00mA～5A | 1～9999 | 0～360° | 有线连接 |
| ETCR9620B | 0.0A～3000A | 0.00mA～5A | 1～9999 | 无 | 无线传输 |

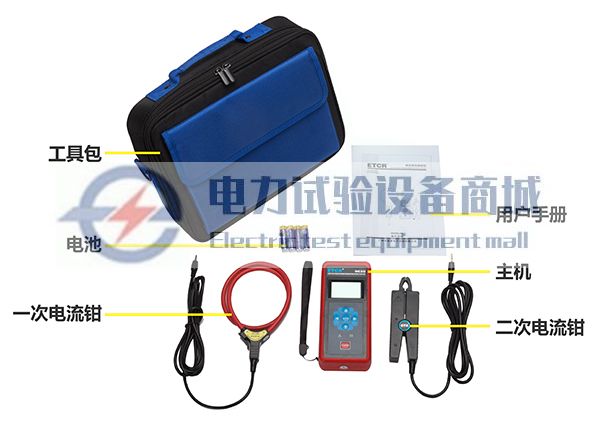

设备成套性
| 主机 | 1台 |
| 一次电流钳 | 1个 |
| 二次电流钳 | 1个 |
| 工具包 | 1个 |
| 电池（碱性干电池AAA 1.5V） | 4个 |
| 用户手册/保修卡/合格证 | 1套 |
