ETCR9600低压CT变比测试仪

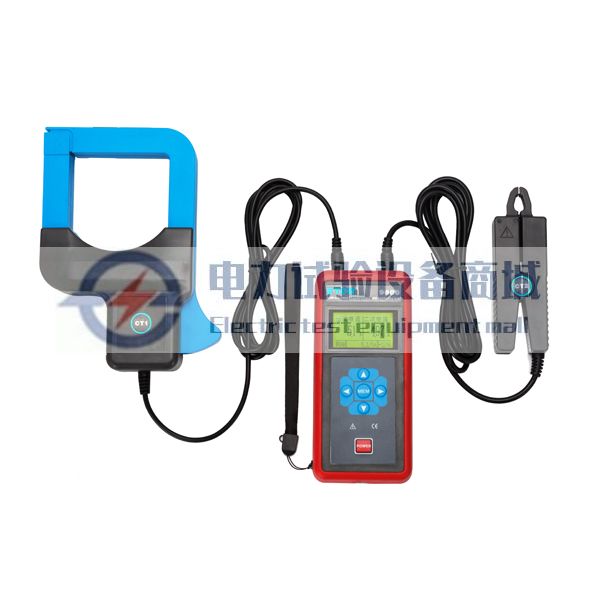

ETCR9600低压电流互感器CT变比测试仪可广泛应用在380/220伏电力系统中，本仪器由主机、一次电流钳CT1、二次电流钳CT2组成，可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。主要功能 在线测试380V/220V配电系统
- 详情
- 参数
- 评价
ETCR9600低压电流互感器CT变比测试仪可广泛应用在380/220伏电力系统中，本仪器由主机、一次电流钳CT1、二次电流钳CT2组成，可以方便、快捷实现在线对计量装置中电流互感器进行现场检测及对380/220伏电力系统中的电流、漏电电流量值的测定，实现了不需停电就能准确测试出实际运行中的电流互感器变比、角差、相别、极性。
主要功能
在线测试380V/220V配电系统中电流互感器一二次回路的漏电流、电流、变比、比差、角差、相别、极性。
变比测量范围：1～9999
变比分辨率：0.1
一次电流钳测量精度：
量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS
二次电流钳测量精度：
量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS
一次电流钳钳口尺寸：80mm×80mm
二次电流钳钳口尺寸：Φ8mm
技术参数
一、量程及精度
| 测试功能 | 量程 | 精度 | 分辨率 |
| 变比 | 1～9999 | —— | 0.1 |
| 角差 | 0～360° | ±3° | 1° |
| 一次电流 | 0.0A～800A | ±0.5%FS | 0.1A |
| 二次电流 | 0.00mA～5A | ±0.5%FS | 0.01mA |
二、其它参数
| 功 能 | 低压电流互感器一二次回路的电流、变比、角差测试，极性、相别判断 |
| 自动关机 | 约15分钟 |
| 电池规格 | 7#碱性干电池（1.5V×4） |
| 电池电压 | 当电池电压低于4.8V时，低电压符号显示，提醒更换电池 |
| 溢出显示 | 超量程溢出功能：“OL A”符号显示 |
| 采样速率 | 3次/秒 |
| 存储数据 | 3000组 |
| 一次电流钳尺寸 | 钳口尺寸：80mm×80mm；外形尺寸：76mm×255mm×31mm； |
| 二次电流钳尺寸 | 钳口尺寸：Φ8mm；外形尺寸：137mm×40mm×19.5mm |
| 主机外形尺寸 | 75mm×170mm×30mm |
| 电流钳引线 | 长度：2m |
| 仪器质量 | 约1000g |
| 绝缘强度 | AC3700V/rms钳芯与外壳间 |
型号对比：
| 产品型号 | 一次电流钳 | 二次电流钳 | 变比 | 角差 | 一次电流钳与 主机联接方式 |
| ETCR9600 | 0.0A～800A | 0.00mA～5A | 1～9999 | 0～360° | 有线连接 |
| ETCR9620 | 0.0A～3000A | 0.00mA～5A | 1～9999 | 0～360° | 有线连接 |
| ETCR9620B | 0.0A～3000A | 0.00mA～5A | 1～9999 | 无 | 无线传输 |

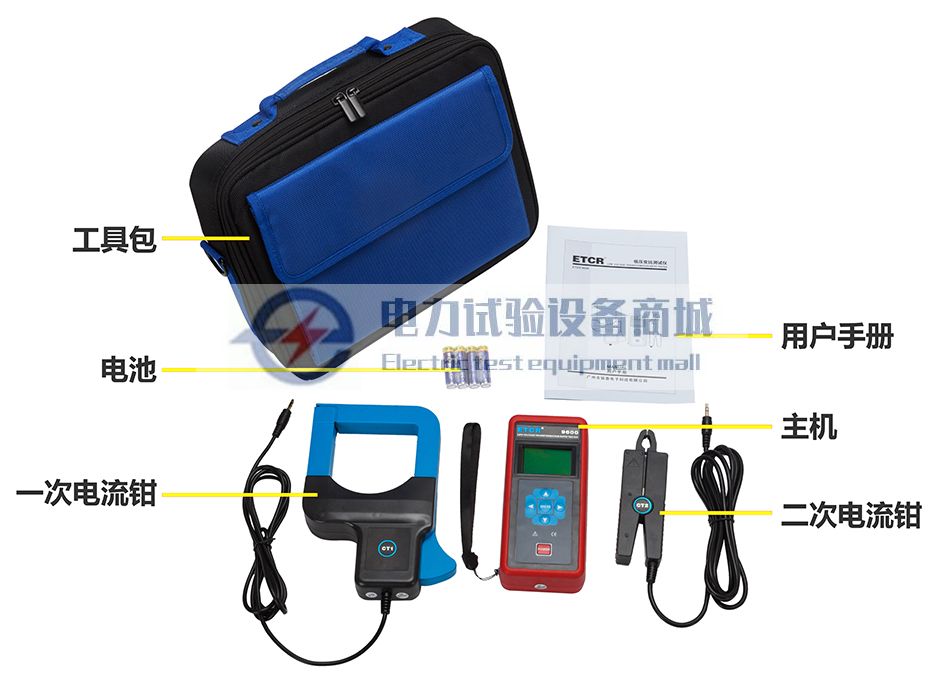

设备成套性
| 主机 | 1台 |
| 一次电流钳 | 1台 |
| 二次电流钳 | 1个 |

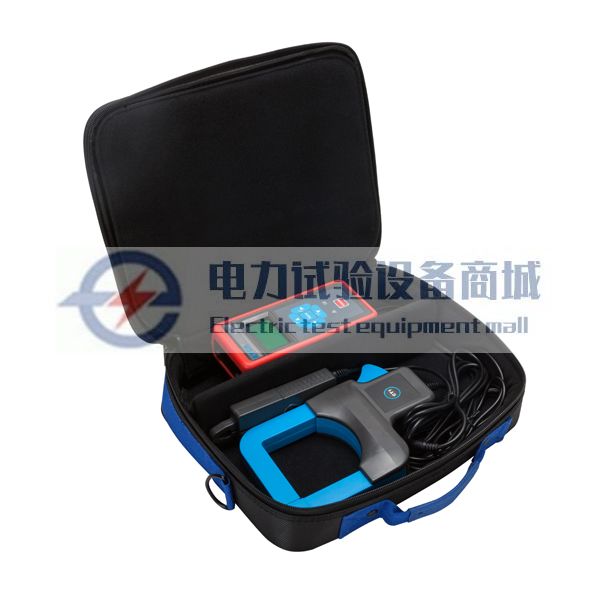

| 工具包 | 1个 |
| 电池（碱性干电池AAA 1.5V） | 4个 |
| 用户手册/保修卡/合格证 | 1套 |
