BYGUHF GIS局部放电在线监测系统

一、系统特点

        本系统可用于126kV及以上等级GIS的局部放电状态进行实时监测。能够自动将局部放电活动数据转换成图形方式和管理报表格式并上传到服务器，针对局部放电活动的危险程度自动发出报警，以电子邮件或者SMS短信方式通知用户，对GIS的状态检修提供辅助分析和决策依据。

二、系统组成

三、软件部分

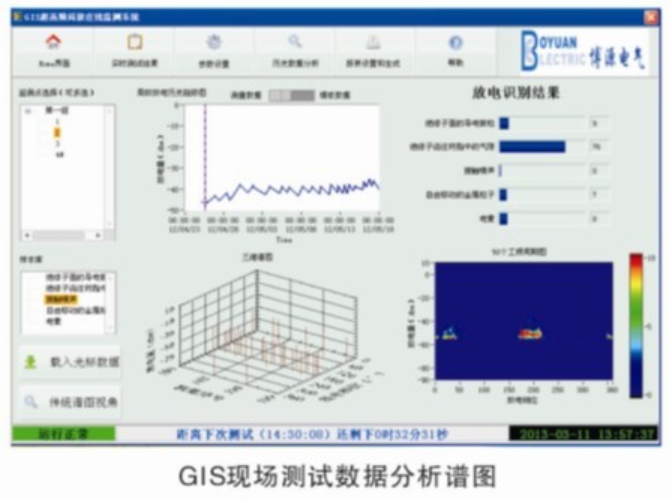

        软件界面从使用者的角度进行设计开发，可操作性强、智能化程度高。软件内含有专家诊断库，可对采集到的原始信号进行分类，通过神经网络分析法识别出不同类型的放电（自由导体放电、尖端放电、绝缘缺陷、悬浮放电），另外软件对最终局放具有多种表示形式，可满足不同层次的人员操作。

四、现场应用

1、四川资阳

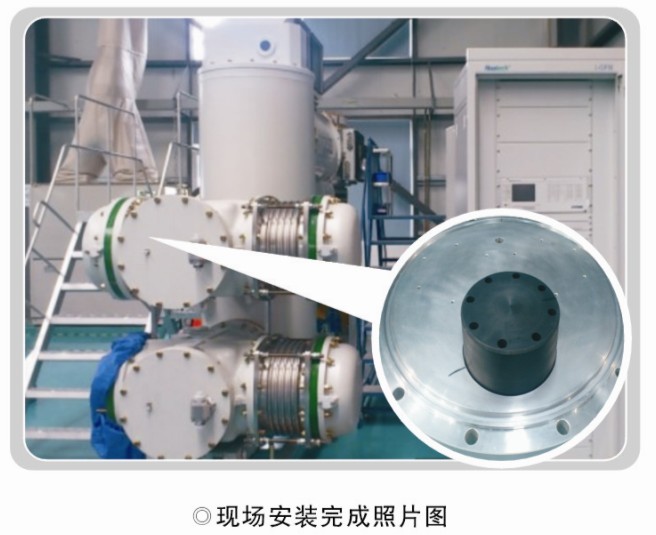

       根据现场考察，结合超高频信号在GIS内部传输衰减率算法，在线监测系统的传感器布置应满足于最大限度覆盖所监测的设备，为保证检测灵敏度，对变电站进行充分论证。

2、给某GIS厂家进行配套

        本项目是和某GIS厂家进行合作，在GIS上配置内置UHF天线，使在GIS出厂就自带天线，方便了运行以后局部放电的在线监测和带电检测，并随一次设备共同做出厂试验，使检测设备更加可靠，测试结果更加准确。
