BYPDM 多功能局部放电检测分析仪

BYPDM 多功能局部放电检测分析仪

1、整体概述

        局部放电检测分析仪（BYPDM）是一款多功能、多用途的便携式设备，适用于变压器、GIS、电缆、开关柜等设备的局部放电（Partial Discharge, PD）带电检测。该局放检测仪还附带了局放采集分析软件，具有操作灵活的用户界面，方便您准确判断局部放电特征。

2、主要特性

         超宽频段的信号捕获能力

捕获不同物理形式的局部放电信号，既有局放电流脉冲信号，也有局放的电磁辐射脉冲信号和超声波振动信号，通过不同类型传感器的选择，可以覆盖从20kHz～1.5GHz的超宽频带。同时还可测量外加电压的交流信号。

         综合运用多种PD检测技术

多种方法检测局部放电，包括脉冲电流法（IEC60270标准），和超高频方法，以及非电量的超声波方法。通过用几种方法组合选择，可以更为确切地判断PD活动状态，及区分现场干扰。

         可应用于各种现场电力设备

变压器局放的检测同时使用上述三种技术。电缆局放一般采取脉冲电流法检测。GIS、开关柜局放采用超高频方法较为常见，也可用脉冲电流法或超声法。此外，亦可用于发电机和其它电力设备的局部放电测量。

         可记录不同测试现场的参数配置方案

现场进行局部放电测试，对局放信号的调理参数设置需要一定经验，该局放检测仪已经预置了若干适应典型电力设备现场局放检测的参数配置方案，您可以一键导入，也可将您实测的最佳配置方案保存以便下次使用。

         专业的局放分析软件

针对局部放电信号特性可运用脉冲序列分析（Pulse Sequence Analysis, PSA）、频域谱分析（Frequency Domain Spectral, FDS）、小波分析（Wavelet Analysis, WA）、时频图（Time-Frequency map, TF map）等不同的数字信号处理技术，帮助您获得真实有效的局部放电信息。此外，局放模式识别算法以局部放电相位谱图（Phase Resolved Partial Discharge, PRPD）为基础进行多元统计分布（Multivariate Statistical Distribution, MSD），可以对内部放电、电晕放电、悬浮电位放电等较为典型的放电类型做出分类识别。

         局部放电缺陷的定位功能

对变压器、GIS等腔体结构的定位实现以平面相交的空间定位算法（Location of Conic Axis, LOCA）为数学模型，电缆故障定位采用时域反射技术（Time Domain Reflector, TDR）实现。

3、实物图片

多功能局放分析仪

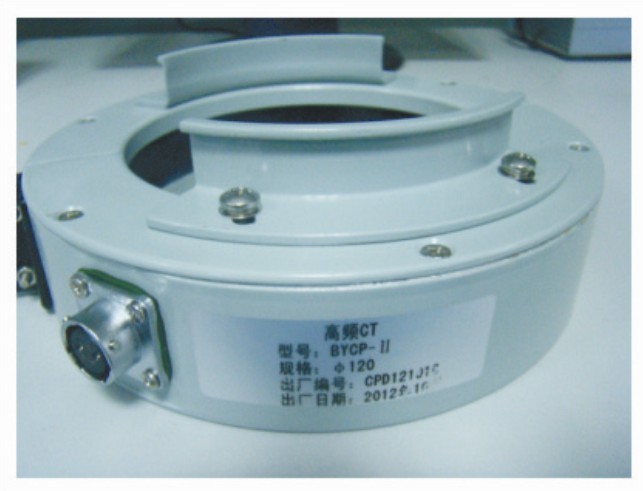

 高频CT传感器

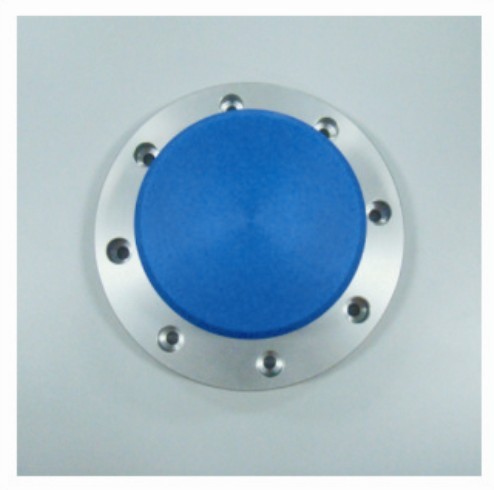

人手孔式UHF传感器

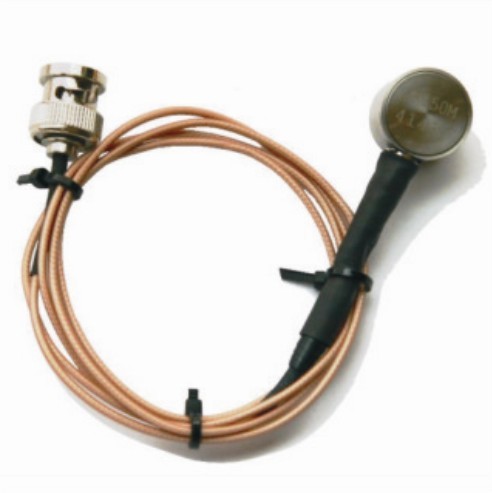

 超声传感器

4、软件界面

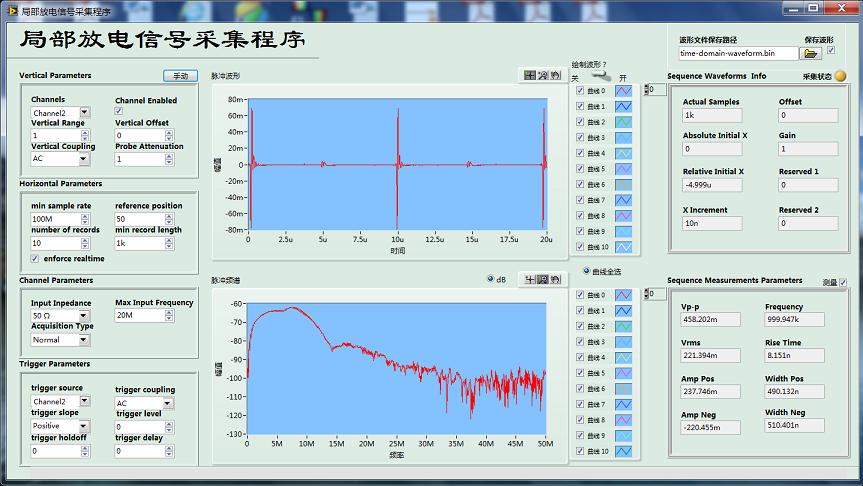

局部放电采集软件界面

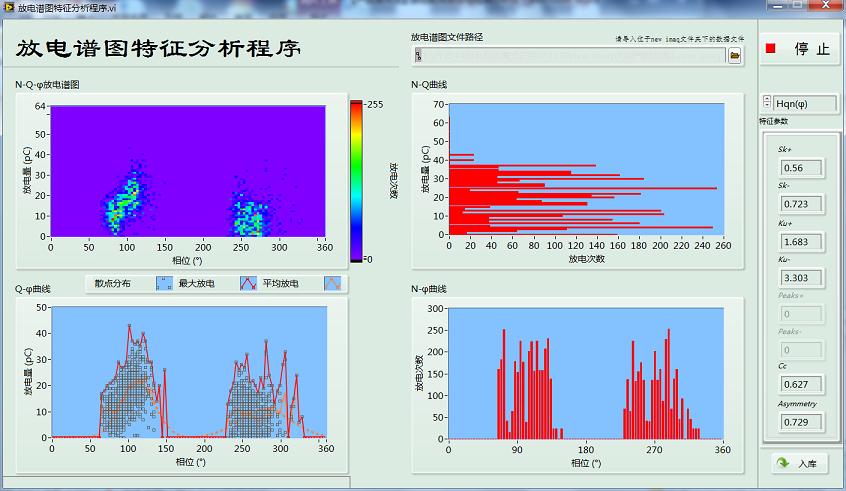

局放相位谱图分析软件界面

5、选配附件

     高频电流传感器，型号BYCT-II，内径规格有φ120mm、φ100mm和φ60mm可选，响应带宽100kHz～50MHz。

     超高频传感器，型号BYUHF-II，安装方式分放油阀式和人手孔式，响应带宽300MHz～1.5GHz。

     声发射传感器，型号SR150M，响应频带50kHz～400kHz，峰值灵敏度－65dB (ref V/μbar)。

     局放脉冲发生器，型号PDM-D5，符合IEC60270标准，放电量校正范围10pC～10000pC。
