XL-9600T6直流电能计量标准装置 直流电能表检定装置

产品介绍

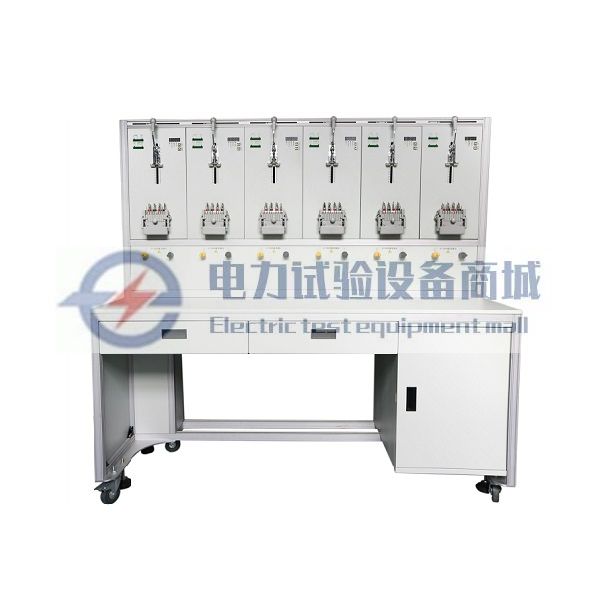

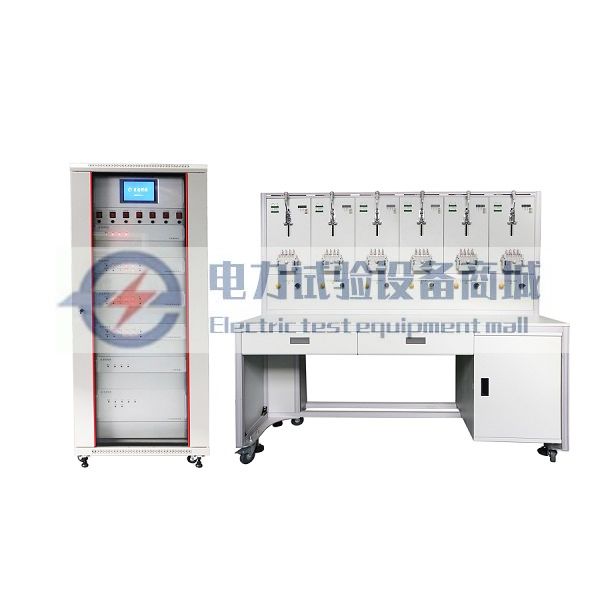

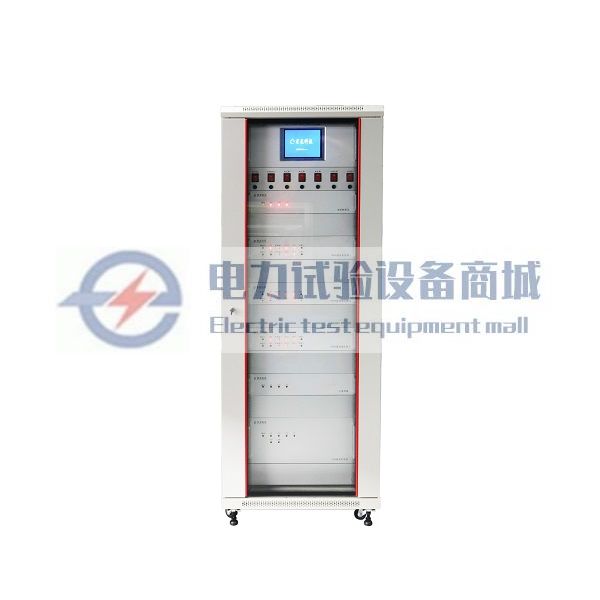

XL-9600T6直流表检定装置包括标准源机柜及电能表挂表台体，机柜放置电压源、小信号源、电流源、主控单元、工控机显示单元，能够输出0～1000V（MAX：1150V）直流电压，0～600A直流电流， 0～5V小信号，实现对电能表的检定的加量输出，其中，电压准确度0.02级，电流准确度0.02级，电能准确度0.05级；挂表台体主要用于表位固定，包括挂表架、台体，具有六表位，能够实现6块电能表的同时检定（0~100A），能够实现3块电能表的同时检定（0~600A）。

 产品特点 外壳采用特殊铝合金材料，美观大方、结构坚固，重量轻，运输方便。

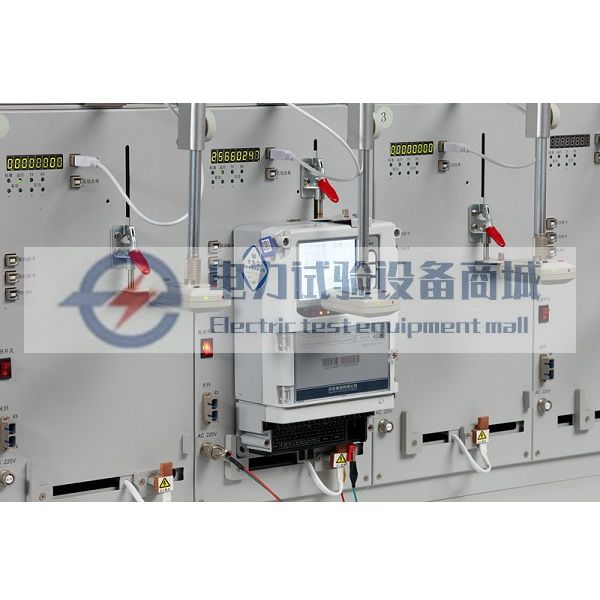

采用专用接线盒，方便校表。

高质量的线性电源功放，输出的纹波小，稳定性好。

多重保护系统并具有声光报警功能，可靠性更高。

装置具有独立的PC，以及常用校验点快捷键，能在手动检表时快速设置好常用测试参数，使手动检定时更方便。

具有485通讯口通讯功能，能方便地读取和修改多功能表内数据，能逐表位读出或自动设置各表位通讯地址。（可选）

装置具有综合测试功能用专用接线夹一次接好被检表输出各端口接线，即可自动做完有功电能、日计时误差等项目测试。

可以按照规程要求，对电能表的起动、潜动、基本误差等进行全自动检验。

直接大电流输出（0～600A），间接电流（0～5V），完全按照直流电能表规范要求设计，可以兼容各种直流表的检定或者直流表的各项性能检定。

电压、电流能分别叠加0～500Hz纹波，纹波的幅度能分别设置，相位保持同相。

可以校验不同常数电能表，并具有常数校核功能。

专用光电采样器能采集电子表LED光脉冲信号。

专用脉冲采样接口，具有高压隔离电路，可防高压误接入。

可按照电度数、时间或脉冲数进行走字试验；

具备按功率检表的功能，可以通过485总线接口直接读取被检表的功率测量值并计算误差。

可以显示功率、电压、电流、纹波等参数；

具有和PC机联机功能，专用的校表软件界面友好、校表设置简洁直观，可人工增加和设定任意校验点，数据能存储、打印；

具有自动检测通讯规约功能，通讯规约符合DL/T 645-2007所有约定，并且可根据用户要求更改相应通讯约定，进行通信协议一致性测试和功能测试；（可选）

具有GPS时钟基准，支持电能表的日计时误差测试。

支持自热实验，可以对被检表进行自热影响实验，并给出误差变化曲线。（可选）

装置采用单相电源供电，方便用户使用。

具备CAN通讯接口

可以对被检表进行自热影响实验，并给出误差变化曲线。

直流表电流正负极性接法可以程控切换，方便间接式表接入时，可以通过程序控制，直接短接对应的分流器和电压的短接线，防止损坏电能表。

每个表位具备自动、手动两种投切能力，允许用户选择参与检定的表位，用户通过软件上的表位选择即可方便进行投切。

具备被检表的条码信息扫描输入，扫描信息自动关联到被检表。

具备220VAC、12VDC、24VDC辅助电源接口，并且正负百分之二十可调，可实现电能表的电源跌落试验。
