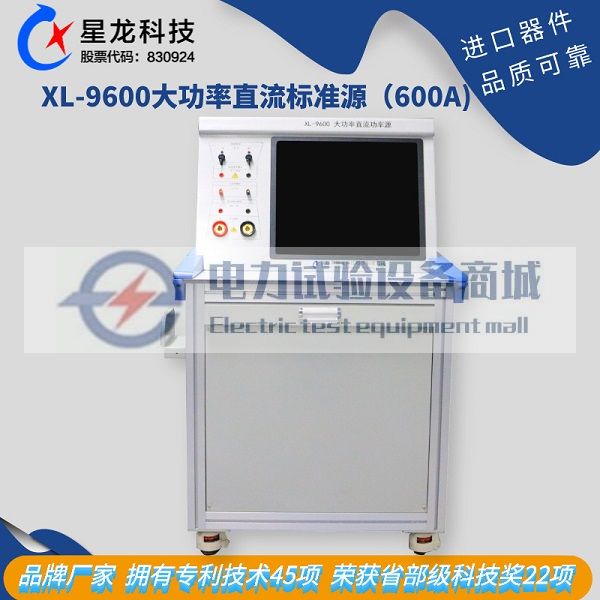

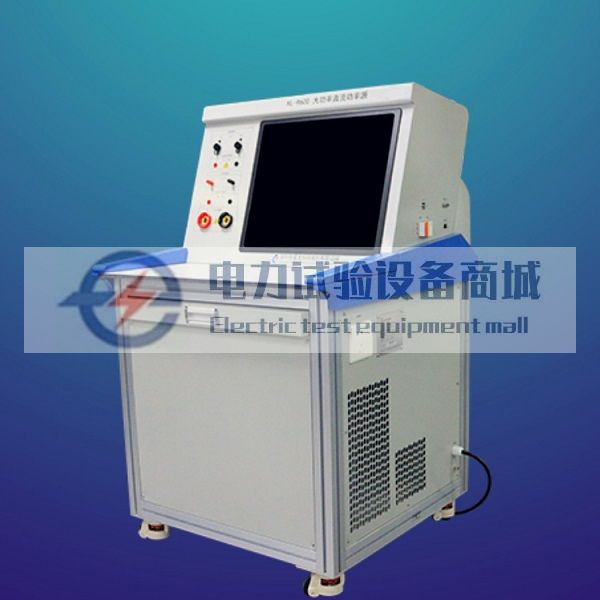

xl-9600 专业供应 直流标准电压源 直流标准源 直流电能表检定装置
专业供应 直流标准电压源 直流标准源 直流电能表检定装置,专业供应 直流标准电压源 直流标准源 直流电能表检定装置优质厂商,专业供应 直流标准电压源 直流标准源 直流电能表检定装置最新供应,专业供应 直流标准电压源 直流标准源 直流电能表检定装置资讯,专业供应 直流标准电压源 直流标准源 直流电能表检定装置价格
- 详情
- 参数
- 评价
产品介绍
XL-9600直流标准源主要针对目前市场上对直流电流表检定的需要，遵循直流表检定的国家标准，采用最新技术，主要元器件均采用国外进口工业级器件， 0～600ADC的大电流信号，精度等级优于0.05%，0~1000V的直流电压输出，精度等级优于0.05%；0~5V直流电压模拟分流器输出，精度等级0.05%，并且支持电压、电流输出纹波叠加功能，可用于直流电能表的虚负荷检定，纹波干扰试验，或者作为单独的电压标准源、电流标准源、功率标准源使用。可用于电子式直流电流互感器测试或需要高精度直流电流信号的测试场合。
该装置采用19英寸液晶显示屏，界面清晰简捷、操作方便、视觉效果好。核心模块采用32位的高速DSP结合自适应拉格朗日插值算法消除直流纹波的硬件非同步误差，波形量化采用32位双调制输出技术，保证输出高精度。输出均有过流、过热保护，安全可靠。
主要功能
| 主要功能 | 功能描述 |
| 直流电压输出 | 支持0~1000V直流电压输出，精度最高可达万分之二 |
| 直流电流输出 | 支持0~600A直流电流输出，精度最高可达万分之五 |
| 小信号输出 | 支持0~5V直流电压输出，精度优于万分之五 |
| 纹波输出 | 支持20~500Hz纹波输出 |
| 直流电能表检定 | 支持直流电能表的虚负荷检定 |
| 误差计算 | 支持上位软件的自动误差计算 |
| 起动试验 | 支持 |
| 潜动试验 | 支持 |
| 纹波试验 | 支持 |
| 生成报表 | 支持 |
技术参数
| 序号 | 名称 | 指标范围 |
| 1 | 准确度等级 | 0.05级 |
| 2 | 电压、电流、小信号幅值精度 | 电压：0.02%RD+10mV |
| 电流：0.05%RD+20uA | ||
| 小信号：Uo≤ 4 mV：0.05 %RD +10 uV; | ||
| 4 mV≤Uo≤ 5 V： 0.05 %RD | ||
| 3 | 电能误差 | 0.1% |
| 4 | 输出相数 | 1相电压，1相电流 |
| 1路小信号 | ||
| 5 | 档位设置 | 电压：65V、500V、1000V |
电流：0.001A、0.005A、0.02A、0.05A、0.2A、1A、3A、10A、 20A、30A、60A、600A | ||
| 小信号：2.5mV、20mV、100mV、1V、5V | ||
| 6 | 输出稳定度 | 电压：优于0.01%，典型0.005% |
| 电流：优于0.01%，典型0.005% | ||
| 小信号：优于0.02% | ||
| 7 | 输出功率 | 电流：最大1200VA，端口电压最大2V |
| 电压：最大50VA，输出电流50mA | ||
| 小信号：Uo≤1V：≤1mA | ||
| 1V≤Uo≤ 5V：≤10mA | ||
| 8 | 纹波叠加 | 频率：20~500Hz |
| 纹波电压精度：20-500Hz：<0.5% | ||
| 纹波电流精度：20-600Hz：<1% | ||
| 600-500Hz：<5% | ||
| 9 | 长期稳定度 | 电压、电流：±100PPM/年 |
| 其他参数 | ||
| 技术指标 | 技术指标 | |
| 工作电压 | AC 220V±5% 50Hz | |
| 工作温度 | -5℃～40℃相对湿度：≤90% | |
| 储存温度 | -25℃～75℃ | |
| 整机重量 | 150kg | |
| 整机体积 | 750mm×780mm×1250mm | |
| 冷却方式 | 风冷 | |
| 噪音 | <60d | |
