ETCR1540中置柜无线核相仪
ETCR1540中置柜无线高压核相仪，别名：无线中置柜高压核相器，是专为手车式高压开关柜（中置柜）核相而精心设计制造，本仪器采用非接触式核相技术，在中置柜外接收核相数据，即可对A、B、C三相线路同时完成相位判断，相序测试，规避了操作人员与柜内高压电直接接触的风险，排除了核相的安全隐患，确保了操作人员和设备的安全。仪器操作特别简单，安全快速。仪器由主机、探测器组、监测软件、USB通讯
- 详情
- 参数
- 评价

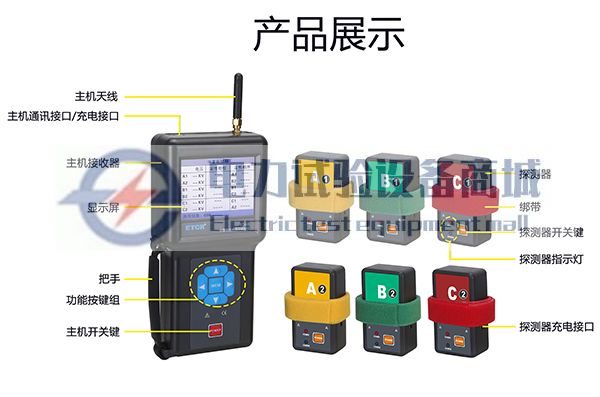

ETCR1540中置柜无线高压核相仪，别名：无线中置柜高压核相器，是专为手车式高压开关柜（中置柜）核相而精心设计制造，本仪器采用非接触式核相技术，在中置柜外接收核相数据，即可对A、B、C三相线路同时完成相位判断，相序测试，规避了操作人员与柜内高压电直接接触的风险，排除了核相的安全隐患，确保了操作人员和设备的安全。仪器操作特别简单，安全快速。仪器由主机、探测器组、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、相序及核相结果；同时三相显示，清晰直观，使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、相位指示、相序功能；具有历史数据读取、查阅、保存、打印等功能。
产品特点
1.采用非接触核相技术、在柜外接收核相数据，规避了操作人员与柜内高压电直接接触的风险，确保人员和设备的安全。
2.A、B、C三相同时完成核相，核相准确操作便捷。
3.采用3.5寸LCD彩屏，可同屏显示相位、相序、及核相结果，清晰直观。
4.数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
主要功能
非接触式核相应用于电力配电系统10kV-35kV手车式中置柜相位判断、相序测试。
核相电压：10kV～35kV
核相距离：20m
相位量程：0°～360°
发射频率：433MHz、315MHz
技术参数
功 能 | 中置柜核相、相位、相序测试 |
电 源 | 主 机：3.7V,2600mAh充电锂电池 探测器: 3.7V,1000mAh充电锂电池 |
核相方式 | 非接触式核相 |
核相电压 | AC 10kV～35kV |
核相距离 | 20m |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量 程 | 测试相位：0°～360° |
精 度 | 相位：≤±10° |
频率：≤±2Hz | |
分 辩 率 | 相位：1° |
发射频率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 数字同时显示 |
电压显示 | 显示电压等级 |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯 快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：约950g(含电池) |
仪器尺寸 | 主机195mm×100mm×45mm； 探测器80mm×46mm×26mm |
绝缘试验 | 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布 电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件 DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |

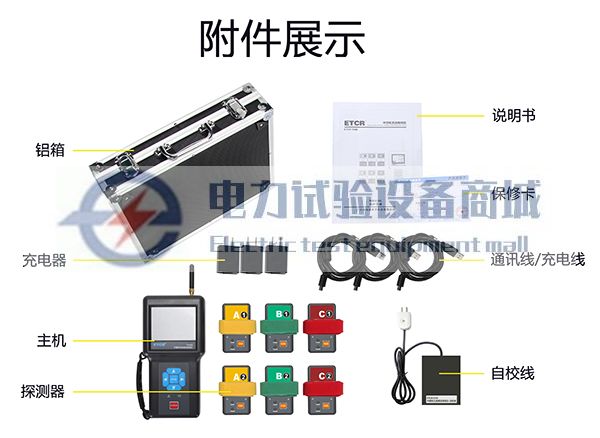

设备成套性
主机 | 1台 |
探测器 | 6台 |
USB通讯线/充电线 | 3条 |
自校线 | 1条 |
仪表箱 | 1个 |
充电器 | 3个 |
用户手册、保修卡、合格证 | 1份 |
