ETCR1520环网柜无线核相仪
ETCR1520环网柜无线核相仪是专为高压环网柜核相而精心设计制造的，仪表具有语音提示功能，操作特别简单，安全快速。仪表可以在极低电压线路中核相，核相电压1V～600V，核相距离30米。本核相仪还具有测试相位、频率、相序等功能。仪表由主机、探测器、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“
- 详情
- 参数
- 评价

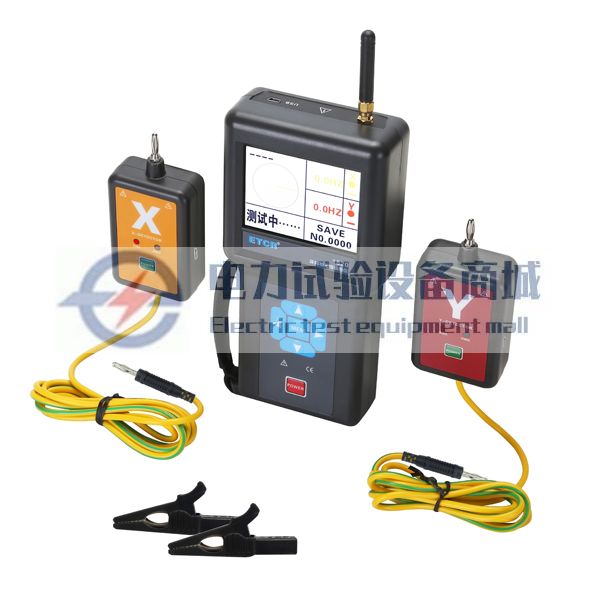

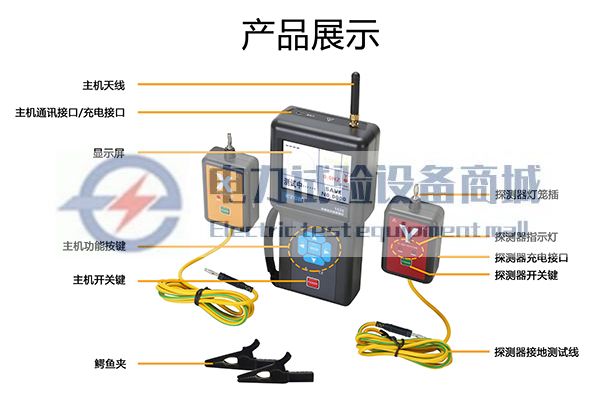

ETCR1520环网柜无线核相仪是专为高压环网柜核相而精心设计制造的，仪表具有语音提示功能，操作特别简单，安全快速。仪表可以在极低电压线路中核相，核相电压1V～600V，核相距离30米。本核相仪还具有测试相位、频率、相序等功能。仪表由主机、探测器、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。 监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
产品特点
1. 采用无线传输技术、核相距离30米，核相准确操作便捷。
2. 语音提示：“X信号正常、Y信号正常、同相、异相”。
3. 采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，动态向量图指示，清晰直观。
4. 数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
主要功能
应用于电力配电系统环网柜核相，及相位、频率、相序测试。
核相电压:1V～600V
核相距离:30m
相位量程:0°～360°
频率量程:45.0Hz～65.0Hz
数据存储:200组
技术参数
功 能 | 环网柜核相及频率、相位、相序测试 |
电 源 | 主 机：3.7V,2600mAh充电锂电池 探测器: 3.7V,1000mAh充电锂电池 |
核相电压 | AC 1V～600V |
核相距离 | 30m |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量 程 | 测试相位：0°～360° |
测试频率：45.0Hz～65.0Hz | |
精 度 | 相位：≤±8° |
频率：≤±2Hz | |
分 辩 率 | 相位：1° 频率：0.1Hz |
发射频率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 向量图及数字同时显示 |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯 快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：约750g(含电池) |
仪器尺寸 | 主机195mm×100mm×45mm； 探测器120mm×54mm×30mm |
绝缘试验 | 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
防护等级 | IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布 电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件 DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |

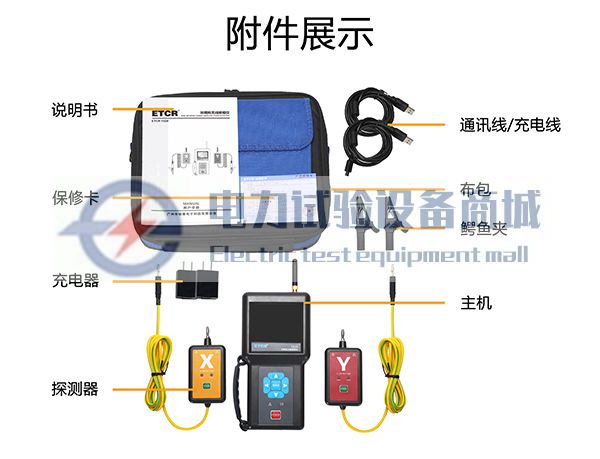

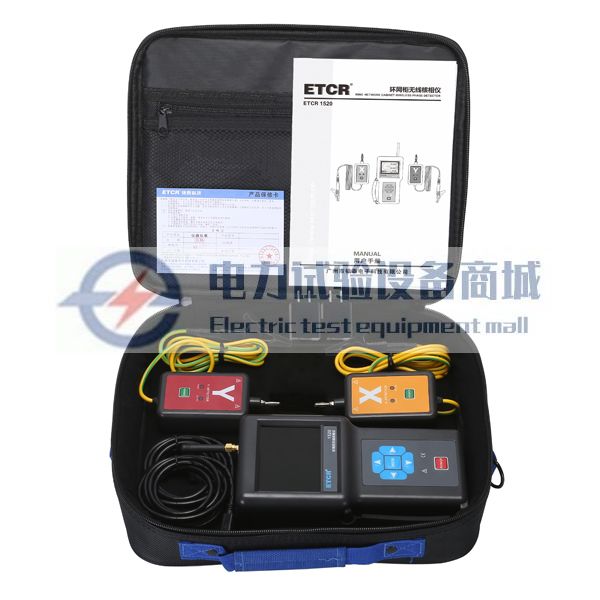

设备成套性
主机 | 1台 |
探测器 | 2台 |
鳄鱼夹 | 2个 |
USB通讯线/充电线 | 2条 |
仪表包 | 1个 |
充电器 | 2个 |
用户手册、保修卡、合格证 | 1份 |
