ETCR1050无线高压相序测试仪
ETCR1050无线高压相序测试仪是专为高压线路及高压开关柜（中置柜、环网柜等）相序测试及核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中进行相序测试，完全实现从10V~500kV电压等级进行测试，无需根据不同电压等级购置多套仪器，节省成本，减少携带，省时快捷。仪表除了相序测试，还具有核相、相位测试、频率测试等功能，还有验电及线路电压显示功能。当线路电
- 详情
- 参数
- 评价
ETCR1050无线高压相序测试仪是专为高压线路及高压开关柜（中置柜、环网柜等）相序测试及核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中进行相序测试，完全实现从10V~500kV电压等级进行测试，无需根据不同电压等级购置多套仪器，节省成本，减少携带，省时快捷。仪表除了相序测试，还具有核相、相位测试、频率测试等功能，还有验电及线路电压显示功能。当线路电压超过110kV，必须使用非接触测试，测试时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成相序测试与核相，无需直接接触高压导线，安全快速。

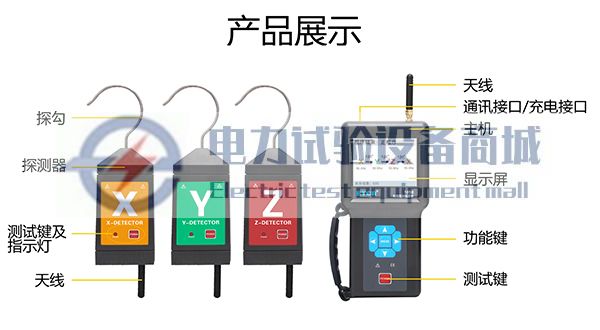

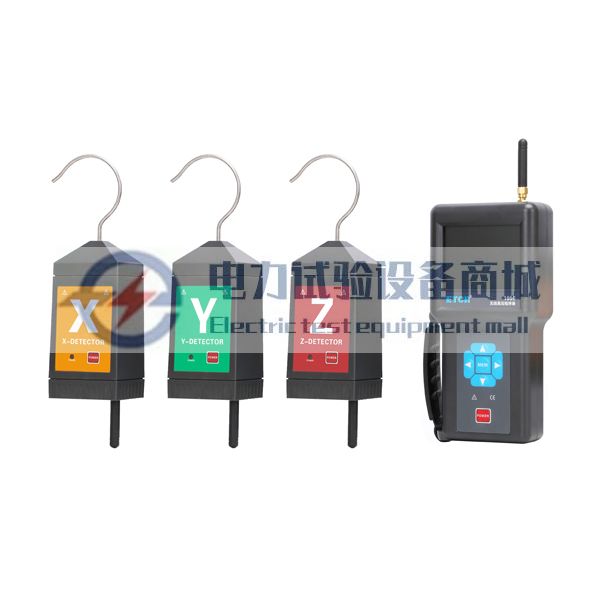

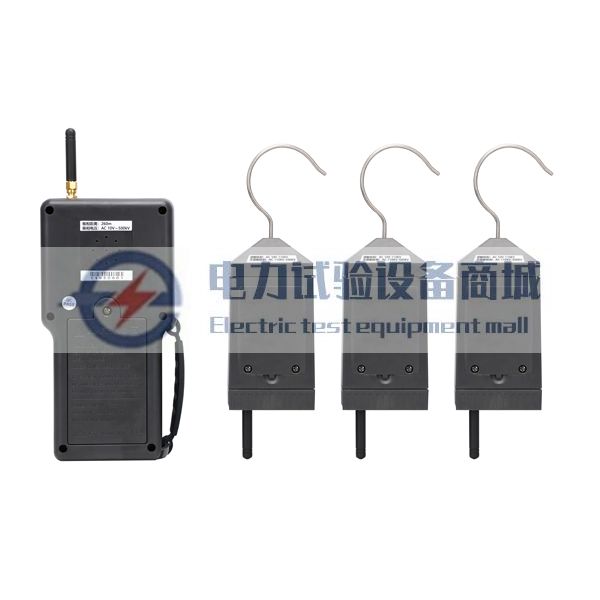

ETCR1050无线高压相序测试仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、Z信号正常、正相序、反相序、同相、异相”等语音提示功能，使测试更简单轻松。 监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
产品特点
1. 采用无线传输技术、核相距离260米，核相准确操作便捷。
2. 语音提示：“X信号正常、Y信号正常、Z信号正常、正相序、逆相序”。
3. 采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，清晰直观。
4. 仪表还具有验电功能，电压等级显示功能。
5. 数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
主要功能
应用于500kV以下电力高压线路相序检测、相位测试、核相、验电等。
核相电压：10V～500kV
核相距离：260m
相位量程：0°～360°；精度：≤±10°；分辨率：1°
频率量程：45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz
技术参数
功 能 | 高压线路及高压开关柜（中置柜、环网柜等）相序测试、核相、频率、 相位测试及验电 |
电 源 | 主 机：3.7V,2600mAh充电锂电池 探测器: 3.7V,1000mAh充电锂电池 |
核相方式 | 接触式核相：≤110kV线路时 非接触式核相：≥10kV并且≤110kV显示时，可以在线缆绝缘皮上进行 核相；当线路电压＞110kV时，必须采用非接触核相。 |
核相电压 | AC 10V～500kV |
核相距离 | 260m |
通讯距离 | 130m（主机与检测仪通讯距离） |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量 程 | 测试相位：0°～360° |
测试频率：45.0Hz～65.0Hz | |
精 度 | 相位：≤±8° |
频率：≤±2Hz | |
分 辩 率 | 相位：1° 频率：0.1Hz |
发射频率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 向量图及数字同时显示 |
电源指示 | 探测器具有绿色电源指示灯 |
验电指示 | “嘟--嘟--嘟”蜂鸣声 |
电压显示 范围 | 0.4kV～110kV |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电或更换电池不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯 快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：约950g(含电池)；包装及绝缘杆的总质量：约3.0kg |
仪器尺寸 | 主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
绝缘杆长度 | 约4500mm |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
防护等级 | IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布 电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件 DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |

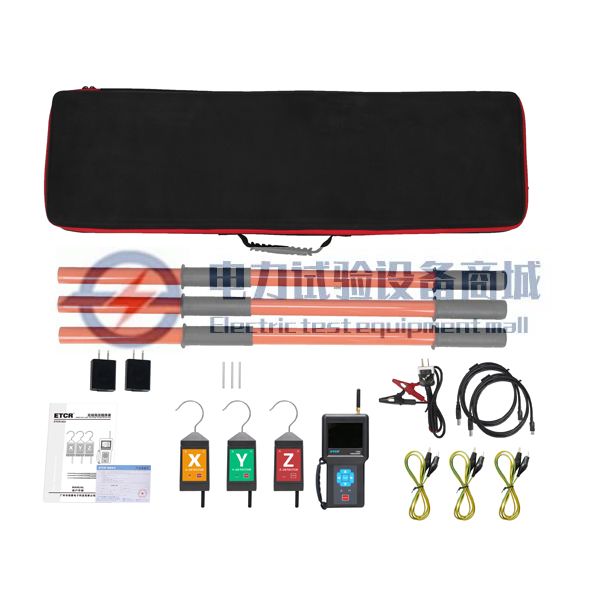

设备成套性
主机 | 1台 |
探测器 | 3台 |
探钩、探针 | 各3根 |
自校线 | 1条 |
鳄鱼夹线（环网柜核相专用） | 3条 |
USB通讯线/充电线 | 2条 |
充电器 | 2个 |
仪表包 | 1个 |
伸缩绝缘杆 | 3根 |
用户手册、保修卡、合格证 | 1份 |
