ETCR9200B无线高低压钳形电流表
ETCR9200B无线高低压钳形电流表采用CT技术及掩膜数字集成技术，仪表由专用钳形电流表配高压绝缘杆组成，无线传送测试数据，配备无线接收器，能直线30米内接收被测数据。若不使用绝缘杆，还可以当作高精度低压钳形电流表使用。 ETCR9200B无线高低压钳形电流表连接绝缘杆，可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高压线路电流测量，在线电流测量，还具有
- 详情
- 参数
- 评价

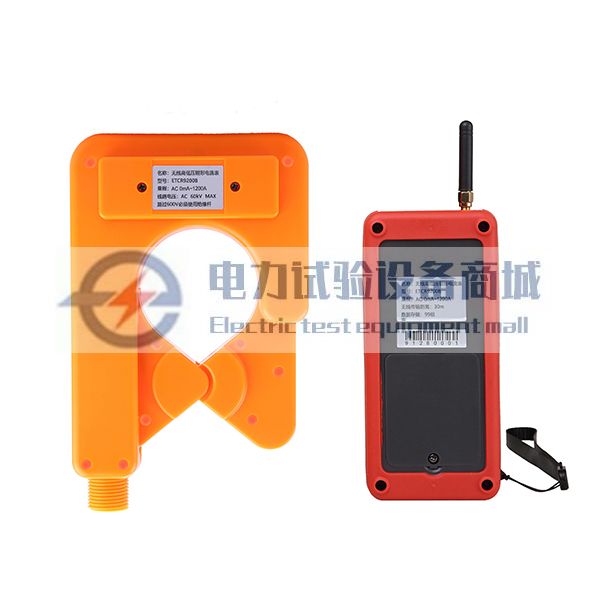

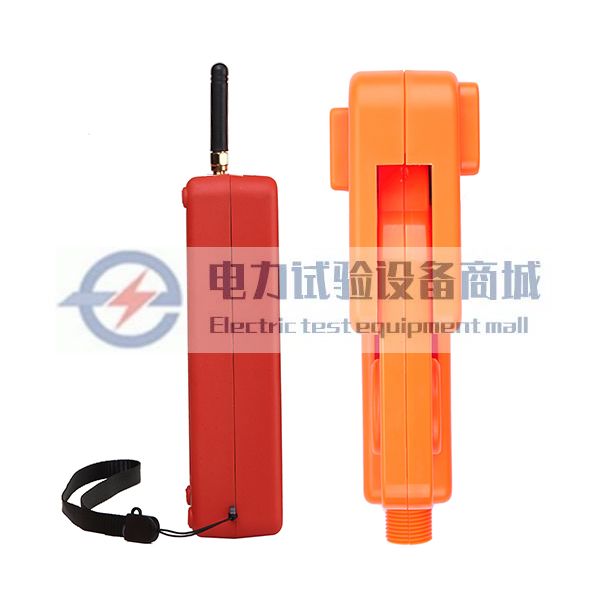

ETCR9200B无线高低压钳形电流表采用CT技术及掩膜数字集成技术，仪表由专用钳形电流表配高压绝缘杆组成，无线传送测试数据，配备无线接收器，能直线30米内接收被测数据。若不使用绝缘杆，还可以当作高精度低压钳形电流表使用。
ETCR9200B无线高低压钳形电流表连接绝缘杆，可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高压线路电流测量，在线电流测量，还具有峰值保持、数据保持、数据存储、无线传输等功能，其专用钳形电流表通下拉或前推绝缘杆能方便钳夹或撤离被测导线，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪，即分别测出一次回路与二次回路的高低压电流，再计算就能得出高低压的变比。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。
主要功能
高低压交流电流测量（600V以上使用绝缘杆操作）
量程：0mA～1200A
分辨力:1mA
无线传输：30米
数据存储：99组
线路电压：60kV以下有绝缘外皮导线测试，35kV以下裸导线测试(带绝缘杆操作)
钳口尺寸：Φ68mm
技术参数
一、量程及精度
| 测量功能 | 量程 | 精度 | 分辨力 |
| 高低压交流电流 | 0mA～100A | ±1%rdg±5dgt | 1mA |
| 100A～599A | ±1.5%rdg±5dgt | 1mA | |
| 600A～1200A | ±2%rdg±5dgt | 1mA |
注：23℃±5℃，80%RH以下
二、其它参数
| 功 能 | 高低压交流电流测量 |
| 电 源 | DC6V 碱性干电池(1.5V AAA×8) |
| 测试方式 | 钳形CT，积分方式；可以将仪表挂在线路上测试，操作更加方便省力。 |
| 传输方式 | 433MHz无线传输 |
| 传输距离 | 30m |
| 钳口尺寸 | Φ68mm |
| 测量范围 | 0mA～1200A(50Hz/60Hz自动) |
| 最高分辨率 | 1mA |
| 换 档 | 0mA～1200A全自动换档 |
| 采样速率 | 2次/秒 |
| 显示模式 | 4位LCD显示 |
| LCD尺寸 | 检测仪LCD：35mm×21.5mm |
| 接收器LCD：47mm×28.5mm | |
| 仪表尺寸 | 检测仪：135mm×218mm×60mm |
| 接收器：78mm×165mm×42mm | |
| 数据存储 | 99组；基础型产品存储过程中显示所存数组号；无线型产品存储过程中"MEM” 符号指示；“FULL”符号闪烁显示表示存储已满 |
| 线路电压 | 60kV以下有绝缘外皮导线测试，35kV以下裸导线测试(带绝缘杆操作) |
| 数据保持 | 通常测试模式下按HOLD键保持数据，“DH”符号显示，再按HOLD键取消 (接收器LCD显示“HOLD”符号) |
| 数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
| 溢出显示 | 超量程溢出功能：“OL A”符号显示 |
| 无信号指示 | 当接收器没有收到发射信号时动态显示“no- -”符号 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池 |
| 仪表质量 | 约6565g（含绝缘杆和电池） |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 无315MHz、433MHz同频信号干扰 |
| 绝缘杆尺寸 | Φ32mm，1m/节(5节) |
| 绝缘强度 | 检测仪/接收器：AC 2kV/rms(外壳螺丝间) |
| 绝缘杆：AC 110kV/rms(5节绝缘杆全部连接，两端之间) | |
| 结 构 | 防滴漏Ⅱ型 |
型号对比：
| 型号 | 名称 | 量程 | 最高分辨力 | 钳口尺寸 | 说明 |
| ETCR9200 | 高低压钳形电流表 | 0mA～1200A | 1mA | Φ68mm | 基础型 |
| ETCR9200B | 无线高低压钳形电流表 | 无线型 | |||
| ETCR9220 | 高低压钳形漏电流表 | 0.00mA～60.0A | 0.01mA | Φ68mm | 基础型 |
| ETCR9220B | 无线高低压钳形漏电流表 | 无线型 |

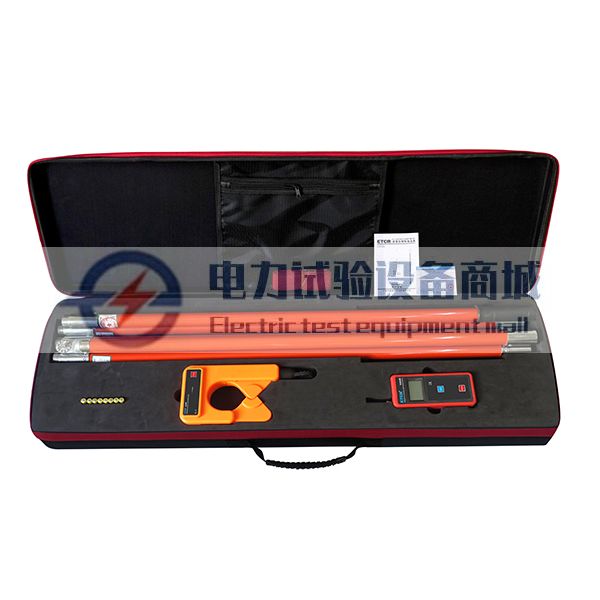

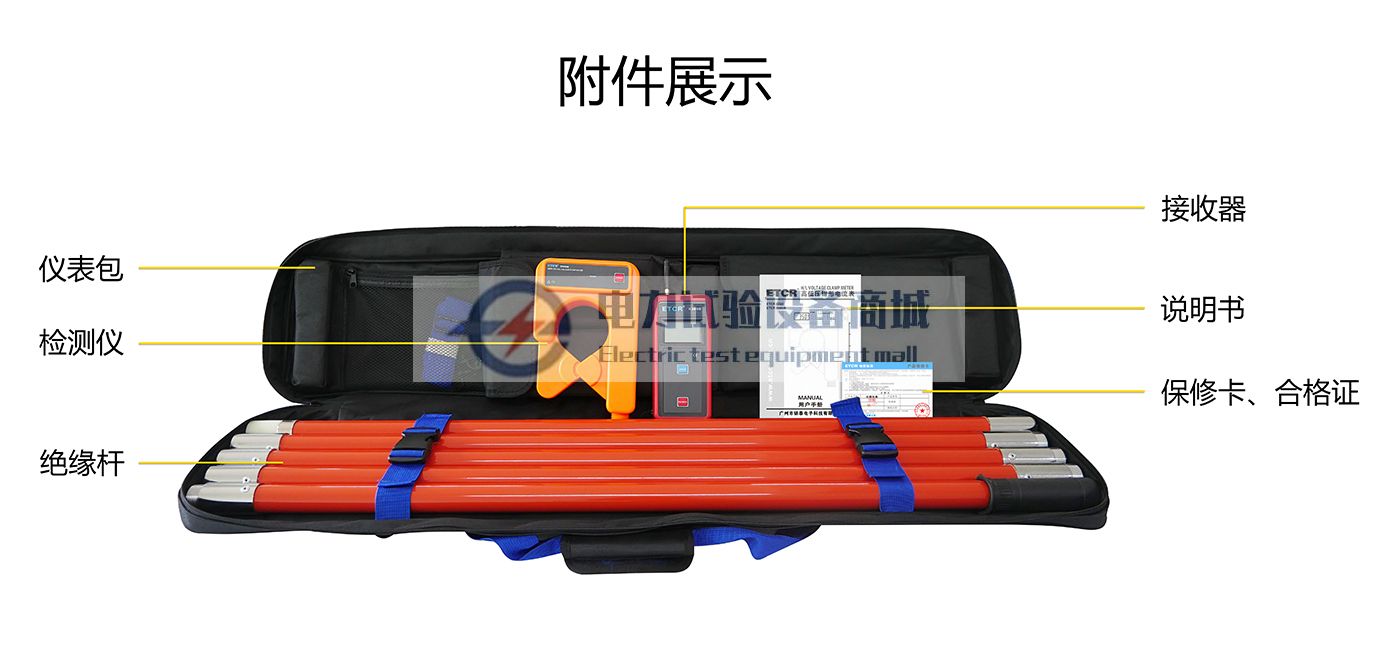

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 布包 | |
| 附件 | 检测仪 | 1台 |
| 接收器 | 1台 | |
| 天线 | 1根 | |
| 绝缘杆(1米/节) | 5节 | |
| 布包 | 1个 | |
| 电池(碱性干电池AAA) | 8个 | |
| 用户手册/保修卡/合格证 | 1套 |
