ETCR7300大口径三相钳形功率表
ETCR7300大口径三相钳形功率表，可测量三相交流电压（0.00V~600V）、电流、漏电流（0.00mA～1200A）、电压间相位、电压电流间相位（0.0~360）、频率（25Hz~100Hz）、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等参数，钳头尺寸为80mm80mm，可钳Φ80mm电缆，或96mm4mm扁钢地线。铁芯采用磁性屏蔽材料，抗干扰能力强，确保了测量的准确
- 详情
- 参数
- 评价
ETCR7300大口径三相钳形功率表，可测量三相交流电压（0.00V~600V）、电流、漏电流（0.00mA～1200A）、电压间相位、电压电流间相位（0.0°~360°）、频率（25Hz~100Hz）、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等参数，钳头尺寸为80mm×80mm，可钳Φ80mm电缆，或96mm×4mm扁钢地线。铁芯采用磁性屏蔽材料，抗干扰能力强，确保了测量的准确性与稳定性。仪表采取非接触方式测量电流，操作安全、简单，有背光功能，在昏暗场所测量也清晰可见，
仪表具有数据保持、数据存储等功能，可保存200组数据，仪表通过USB接口与电脑连接，保存的数据可以上传电脑，便于读取、分析、保存、打印等。
主要功能
交流电流、漏电流测量，量程：0.00mA～1200A
三相交流电压测量，量程：0.00V~600V
UI、UU之间相位测量，量程：0.0°~360°

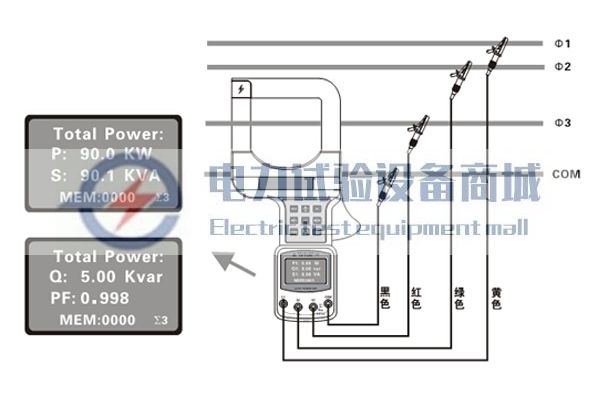

测量有功功率、无功功率、视在功率、功率因数、总功率、 频率、相序、电能等参数
数据存储：200组
线路电压：600V以下
钳口尺寸：80mm x 80mm
技术参数
一、量程及精度
| 测量功能 | 量程 | 精度 | 分辨力 |
| 交流电压 | 0.00V～9.99V | ±(1.5%rdg+5dgt) | 0.01V |
10.0V～99.9V | ±(1.5%rdg+5dgt) | 0.1V | |
100V～600V | ±(1.5%rdg+5dgt) | 1V | |
| 交流电流 | 0.00mA～9.99mA | ±(1.5%rdg+5dgt) | 0.01mA |
10.0mA～99.9mA | ±(1.5%rdg+5dgt) | 0.1mA | |
100mA～999mA | ±(1.5%rdg+5dgt) | 1mA | |
1.00A～9.99A | ±(1.5%rdg+5dgt) | 0.01A | |
10.0A～99.9A | ±(1.5%rdg+5dgt) | 0.1A | |
100A～1200A | ±(2.0%rdg+5dgt) | 1A | |
| 频率 | 25Hz～100Hz | ±(0.5%rdg+5dgt) | 0.1Hz |
| 有功功率 | 0.50W～9.99W | ±(3%rdg+5dgt) | 0.01W |
| 10.0W～99.9W | ±(3%rdg+5dgt) | 0.1W | |
| 0.10KW～9.99KW | ±(3%rdg+5dgt) | 0.01KW | |
| 10.0KW～99.9KW | ±(3%rdg+5dgt) | 0.1KW | |
| 100KW～719KW | ±(3%rdg+5dgt) | 1KW | |
| 视在功率 | 0.50VA～9.99VA | ±(3%rdg+5dgt) | 0.01VA |
| 10.0VA～99.9VA | ±(3%rdg+5dgt) | 0.1VA | |
| 0.10KVA～9.99KVA | ±(3%rdg+5dgt) | 0.01KVA | |
| 10.0KVA～99.9KVA | ±(3%rdg+5dgt) | 0.1KVA | |
| 100KVA～720KVA | ±(3%rdg+5dgt) | 1KVA | |
| 无功功率 | 0.50var～9.99var | ±(3%rdg+5dgt) | 0.01var |
| 10.0var～99.9var | ±(3%rdg+5dgt) | 0.1var | |
| 0.10Kvar～9.99Kvar | ±(3%rdg+5dgt) | 0.01Kvar | |
| 10.0Kvar～99.9Kvar | ±(3%rdg+5dgt) | 0.1Kvar | |
| 100Kvar～719Kvar | ±(3%rdg+5dgt) | 1Kvar | |
| 功率因素 | 0.3～1.0(容性或者感性) | ±(0.02+5dgt) | 0.001 |
| 相位角 | 0.0°～360.0° | ±(1.5°+5dgt) | 0.1° |
| 电能 | 0.0000KWh～9.9999KWh | ±(3%rdg+5dgt) | 0.0001KWh |
| 10.000KWh～99.999KWh | ±(3%rdg+5dgt) | 0.001KWh | |
| 100.00KWh～999.99KWh | ±(3%rdg+5dgt) | 0.01KWh | |
| 1000.0KWh～9999.9KWh | ±(3%rdg+5dgt) | 0.1KWh | |
10000KWh～72000KWh | ±(3%rdg+5dgt) | 1KWh |
二、其它参数
| 功 能 | 三相交流电压、漏电流、电流、有功功率、无功功率、视在功率、总功率、 电流与电压的相位、相电压之间的相位、频率、电能、相序等 |
| 电流量程 | AC 0.00mA～1200A 分辨力：0.01mA |
| 功率量程 | AC 0.5W～720KW 分辨力：0.01W |
| 电压量程 | AC 0~600V 分辨力：0.01V |
| 电能量程 | 0.0000KWh~72000KWh 分辨力：0.0001KWh |
| 相位量程 | 0.0°~360.0° 分辨力：0.1° |
| 电 源 | 6V DC(LR6×4节碱性干电池,连续使用12小时) |
| 测量方式 | 钳形CT，积分方式 |
| 钳口尺寸 | 80mm×80mm(可钳Φ80mm导线，或96mm×4mm扁钢地线) |
| 导线位置 | 被测量导线处于钳口的中心位置 |
| 数据存储 | 200组，显示“FULL”符号表示存储已满 |
| USB接口 | 有USB接口，实现所存数据上传电脑，便于分析数据 |
| 通 讯 线 | USB数据线 |
| 频 率 | 50Hz/60Hz自动识别 |
| 换 档 | 全自动切换 |
| 采样速率 | 约2次/秒 |
| 线路电压 | AC 600V以下线路测量 |
| 显示模式 | LCD：128dots×64dots；显示域：43mm×29mm |
| 仪表尺寸 | 长275mm×宽145mm×厚40mm |
| 背 光 灯 | 有，“ * ”键控制 |
| 数据保持 | 数据保持功能：“HOLD”符号显示 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压降到约5.2V时，电池电压低符号显示，提醒更换电池 |
| 仪表质量 | 仪表：1kg(含电池及附件) |
| 工作电流 | 背光灯开启50mA；背光灯关闭25mA |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -10℃～60℃；70%rh以下 |
| 绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
型号对比：
| 型号 | 电流 | 分辩率 | 功率 | 电能 |
| ETCR7300 | AC 0.00mA～1200A | 0.01mA | 0.5W～720KW | 0.0000KWh～72000KWh |
| ETCR7300A | AC 0.0A～2000A | 0.1A | 0.0KW～1200KW | 0.0000KWh～120000KWh |
设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 铝箱 | |
| 附件 | 钳表 | 1台 |
| 测试线 | 4条（黄绿红黑各1条） | |
| 数据上传软件(光盘) | 1份 | |
| USB通讯线 | 1条 | |
| 电池(LR6碱性干电池) | 4节 | |
| 用户手册/保修卡/合格证 | 1套 |
