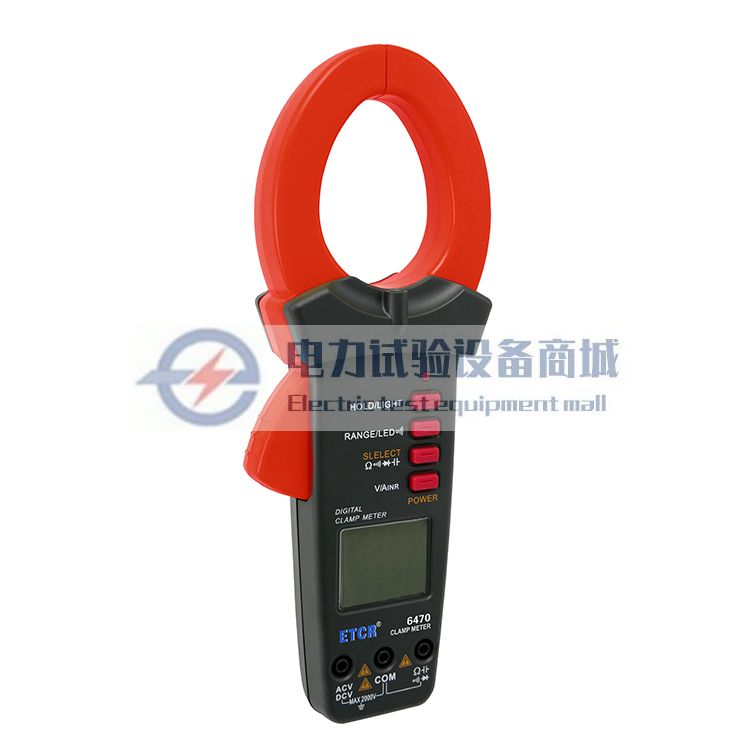

ETCR6470钳形万用表

ETCR6470钳形万用表是我公司精心研发性能卓越的新一代实用电工测量仪表。是一款能测量最大交直流2000V电压和交流2000A电流的三位半便携式数字钳形表。它整机电路设计以新型专用MCU为核心，全功能有过载保护，保护仪表不被烧坏。仪表采用按键式功能切换，具备高可靠性、高安全性、自动量程等特点。具有大屏幕数字，数据保持、欠压提示、自动关机功能，真有效值测量能准确测量变频电压，非正弦波电压，浪涌电流能测量周期为80mS的浪涌电流有效值，适合测量大型电机、压缩机启动电流。它可测量交流电流、交/直流电压、电阻、电容、通断测试、二极管正向压降、LED工作电压，等参数。

该仪表结构精巧、操作容易、携带方便，是电气测量之理想工具。尤其适用于测量大电流和启动电流的场合。

主要功能

            测量直流电压电流、交流电压电流真有效值、电阻、浪涌、电容、频率、通断测试、温度、二极管正向压降等参数。

            钳口尺寸：可测最大线径Ф55mm

            直流电压量程：0V~2000V

            交流电压量程：0V~2000V

            直流电流量程：0A-2000A

            交流电流量程：0A-2000A

            电阻量程：0Ω~20MΩ

            电容量程：0uF~10mF

            频率：0Hz~40MHz

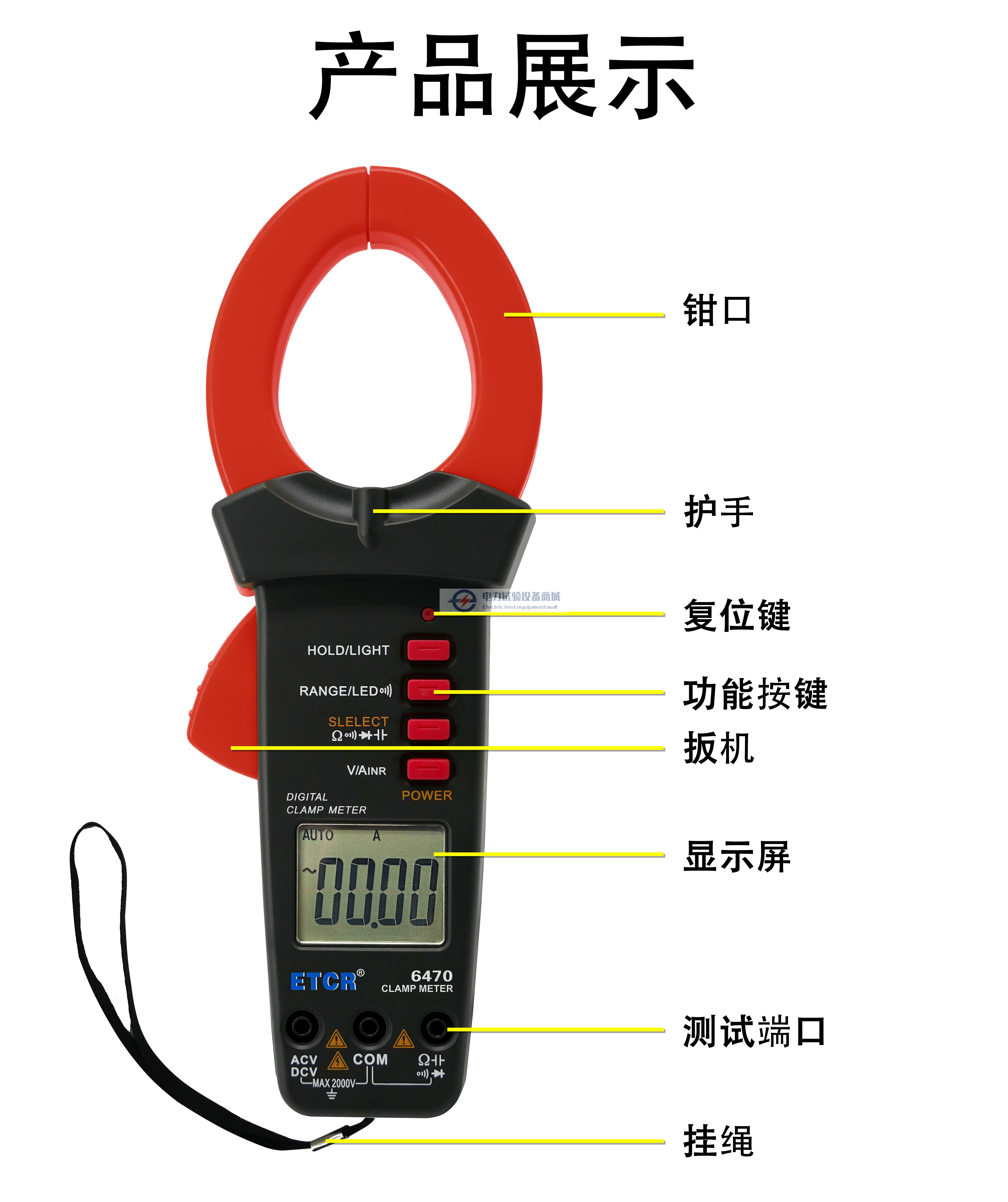

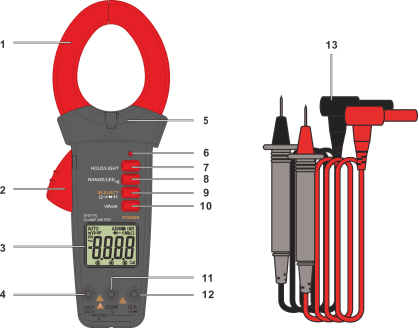

1)钳头

2)扳机

3)液晶显示屏：主意显示屏下方的插孔提示，圆圈中有黑点的标识为当前功能使用的插孔。

4)“ACV/DCV”输入插孔

5)护手

6)RST键：此键为复位键，正常情况下不需要用，在仪表受到冲击关机后，如果按POWER不能开机时，按此键可开机。

7)HOLD/LIGHT键

HOLD读数保持：
轻触此键时，显示值被锁定一直保持不变，显示器上有“DH”字样；再按此键时，锁定状态被解除，进入正常测量状态。

LIGHT背光和钳头灯：
按HOLD/LIGHT大于2秒钟打开背光和钳头灯控制信号，在灯亮后再按该键大于2秒则关光控制信号。灯光打开后，若不按HOLD/LIGHT，背光会在10秒后自动关闭。

8)RANGE键：在电压、电流、电阻档，按一下即切换为手动量程。在手动量程模式下每按一下往上跳一档，到最高档位继续再按此键则跳至最低档，依次循环。如按此键超过2秒则切换回自动量程状态。

9)SELECT键：轻按SELECT键顺序循环选择电阻、通断蜂鸣、二极管、电容测量。
在通断蜂鸣档，此键作蜂鸣指示灯开关用。在蜂鸣不响时按此键可开或关背光，在蜂鸣响时按此键可打开背光。
    10)POWER按键：长按2秒做电源开关机用，开机后，轻按POWER键顺序循环选择直流电压、交流电流、浪涌电流、交流电压测量功能。

11)“COM”公共输入端（输入地）

12)“Ω”输入插孔

13)表笔
