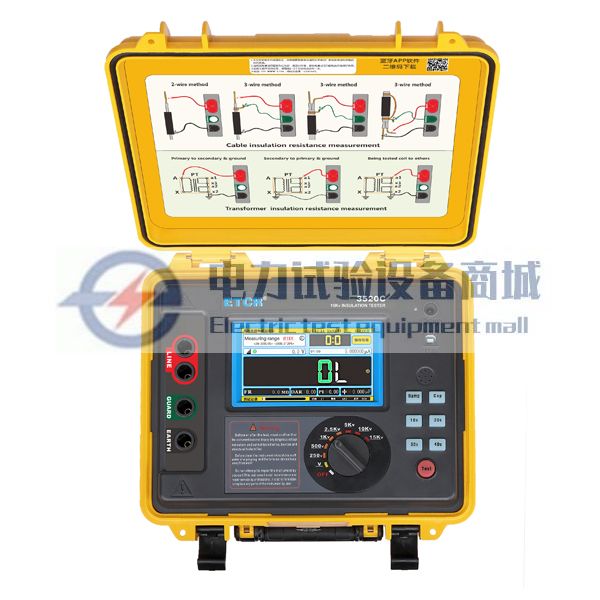

ETCR3520C高压绝缘电阻测试仪
ETCR3520C高性能高压绝缘电阻测试仪，仪表拥有完善的各种绝缘电阻参数测试功能和良好的抗干扰能力，能用于变电站等有强感应电环境下大容量高压电气设备、输电线路绝缘电阻的测试。仪表采用真彩触摸屏，所有测试数据及电池电量同屏显示一目了然，旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法，点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。仪表具有快速放电功能，瞬
- 详情
- 参数
- 评价

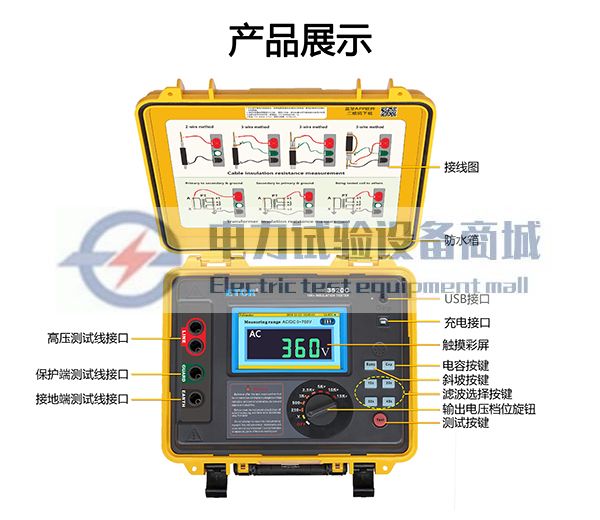

ETCR3520C高性能高压绝缘电阻测试仪，仪表拥有完善的各种绝缘电阻参数测试功能和良好的抗干扰能力，能用于变电站等有强感应电环境下大容量高压电气设备、输电线路绝缘电阻的测试。仪表采用真彩触摸屏，所有测试数据及电池电量同屏显示一目了然，旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法，点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。仪表具有快速放电功能，瞬间释放被测物的电压，无需外加放电回路，仪表的电压监视器自动监测被测物带电电压，电压超过36V自动禁止测试有效保护仪表和操作人员。 仪表采用大容量充电锂电池组。仪表的测试计时器自动记录测试时间、存储含有日期时间的测试结果，触摸屏可以非常方便的查阅记录的历史数据，完全隔离的USB接口可将测试数据安全的上传到PC机。仪表配置带有双层绝缘及屏蔽层的测试线，高压棒配有可更换的鳄鱼夹及钩子，可适应各种测试场所。仪表采用坚固的双层外壳结构，仪表外箱防护等级IP65，能防止运输存储过程中水分灰尘的侵入及防止撞击有效保护仪表。
ETCR3520C高性能高压绝缘电阻测试仪，仪表具有绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；斜坡测试（RAMP）；滤波测试（FR，10S、20S、30S、40S四种选择）；电压测试（V）；电容测试（uF）；电流测试（nA）等功能。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。
产品特点
- 触摸彩屏与按键、波段旋钮组合，功能直达一键测试完成，查询记录操作简捷。
- 丰富的显示内容，同屏显示：各种测试模式及绝缘电阻值、输出电压及被测物电压、电流、测试计时、测试时间、电池电量、操作帮助等。
- 双层外壳结构，坚固耐用，防护等级IP65。
- 大容量充电锂电池。
- 电压监视器功能，自动监测被测物带电电压。
- 测试计时器功能，自动记录测试时间。
- 自动放电功能，测试后瞬间释放被测物的充电电荷，无需外加放电回路。
- 存储功能，可自动存储具有测试日期时间、测试计时的实时测试数据共1000组。
上传功能，记录数据可通过USB通讯线上传电脑进行数据统计分析。
主要功能
适用于大容量、高压、强感应电环境下大型电气设备、输电线路的绝缘电阻测试
绝缘电阻量程：0.50MΩ～30.0TΩ
额定电压：250v~15kV（7档位）
短路电流：7mA MAX
电压监视器功能、测试计时器功能、瞬间放电功能
绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）； 斜坡测试（RAMP）；滤波测试（FR）；电压测试（V）；电容测试（uF）；电流测试（nA）
技术参数
一、量程及精度
额定电压 | 绝缘电阻测量范围 | 测量精度 |
250V |
0.50MΩ～50.0GΩ | ±5%rdg±3dgt |
50.0GΩ～500GΩ | ±20%rdg±3dgt | |
| 500V |
1.00MΩ～100GΩ | ±5%rdg±3dgt |
100GΩ～1.00TΩ | ±20%rdg±3dgt | |
| 1000V |
1.00MΩ～200GΩ | ±5%rdg±3dgt |
200GΩ～2.00TΩ | ±20%rdg±3dgt | |
2500V |
1.00MΩ～500GΩ | ±5%rdg±3dgt |
500GΩ～3.00TΩ | ±20%rdg±3dgt | |
| 5000V |
1.00MΩ～1.00TΩ | ±5%rdg±3dgt |
1.00TΩ～10.0TΩ | ±20%rdg±3dgt | |
10kV |
1.00MΩ～2.00TΩ | ±5%rdg±3dgt |
2.00TΩ～20.0TΩ | ±20%rdg±3dgt | |
15kV |
1.00MΩ～3.00TΩ | ±5%rdg±3dgt |
3.00TΩ～30.0TΩ | ±20%rdg±3dgt |
二、其它参数
| 功 能 | 绝缘电阻测试(IR)；极化指数测试(PI)；吸收比测试(DAR)；斜坡测试(RAMP), 滤波器功能(10S、20S、30S、40S)。电压测试(V)；电容测试(uF)；电流测试 (nA)。 |
| 电 源 | 可充电锂电池6.2Ah |
| 额定电压 | 250V，500V，1kV，2.5kV，5kV，10kV，15kV |
| 输出电压精度 | （5%～10%）±10V |
| 绝缘电阻测试范围 | 0.50MΩ～30.0TΩ |
| 短路电流 | 7mA MAX |
| 极化指数测试 | 有 |
| 吸收比测试 | 有 |
| 斜坡测试模式 | 以预设电压的10%为步进量测试,直至预设电压 |
| 滤波测试模式 | 10S、20S、30S、40S四种选择 |
| 电压测试 | 范围：AC/DC:0V～1000V；精度±5%rdg±3V |
| 电容测试 | 范围：10nF～25uF；精度±10%rdg±10nF |
| 电流测试 | 范围：0.01nA～7mA；精度±5%rdg±0.5nA |
| 电压监视器 | 监测被测物电压，监测测试后的放电状态，电压大于36V时禁止测试，保护 仪表及操作人员 |
| 测试计时器 | 自动记录测试时间，计时范围：0s～9999s |
| 存储功能 | 自动存储带有日期时间的测试数据，共1000组 |
| 上传功能 | 通过USB通讯线，把存储的测试数据上传到电脑。 |
| 电池电量显示 | 有电池电量显示，电池电压低时提醒及时充电 |
| 自动关机功能 | 开机15分钟后自动关机 |
| 仪表尺寸 | 280mm×260mm×160mm |
| 仪表质量 | 约4326g (含电池) |
| 测试线 | 红色高压测试线1个（配鳄鱼夹1个、挂钩1个）， |
| 绿色测试线1个，黑色测试线1个 | |
| 保护等级 | 合上盖子IP65，打开盖子IP40 |
| 工作环境 | -20℃～50℃；80%rh |
| 存储环境 | -25℃～65℃；80%rh |
| 绝缘电阻 | 50MΩ（1000v）（测试线路与外壳间） |
| 耐 压 | AC 3Kv 50Hz 1min（测试线路与外壳间） |
| 适合安规 | IEC61010-1，IEC61326-1 |
型号对比：
| 产品型号 | 额定电压 | 绝缘电阻量程 | 短路电流 |
| ETCR3500 | 250V，500V，1kV，2.5kV，5kV | 0.50MΩ~2.00TΩ | 5mA MAX |
| ETCR3500B | 250V，500V，1kV，2.5kV，5kV , 10kV | 0.50MΩ~5.00TΩ | 5mA MAX |
| ETCR3520 | 250V，500V，1kV，2.5kV，5kV | 0.50MΩ~10.0TΩ | 7mA MAX |
| ETCR3520B | 250V，500V，1kV，2.5kV，5kV , 10kV | 0.50MΩ~20.0TΩ | 7mA MAX |
| ETCR3520C | 250V，500V，1kV，2.5kV，5kV , 10kV，15kV | 0.50MΩ~30.0TΩ | 7mA MAX |

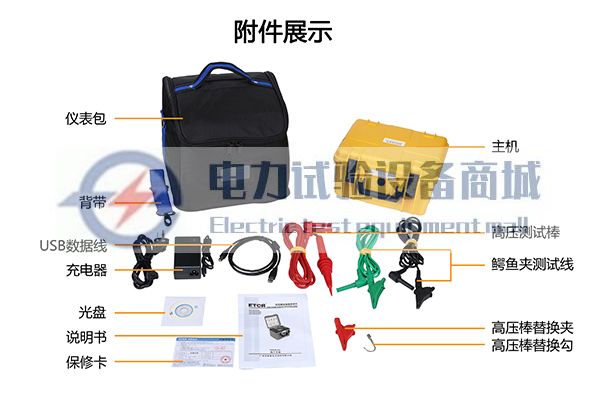

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 布包 | |
| 附件 | 仪表 | 1台 |
| 高压棒 | 1支红色 | |
| 鳄鱼夹测试线 | 2条（黑色、绿色各1条） | |
| 鳄鱼夹 | 1个 | |
| 挂钩 | 1个 | |
| USB通讯线 | 1条 | |
| 充电器 | 1个 | |
| 说明书、保修证、合格证 | 1套 |
