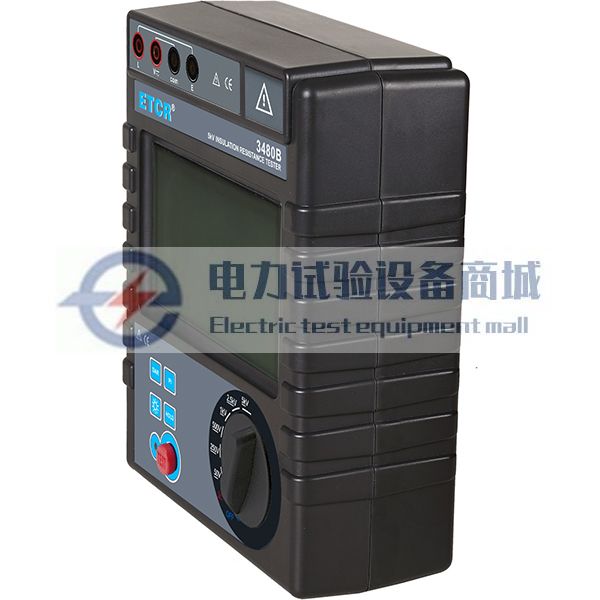

ETCR3480B绝缘电阻表
ETCR3480B绝缘电阻表又名兆欧表、绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表是一款高性能数字式仪表，具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时，电压监测功能，回路电压大于36V时，仪表将禁止测试以保护被测物及人员安全。仪表功能操作简易，绝缘电阻值，测试时间，输出电压同屏显示，同时还具备吸收比（DAR）、极化指数测试（PI）、交流电压测试
- 详情
- 参数
- 评价
ETCR3480B绝缘电阻表又名兆欧表、绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表是一款高性能数字式仪表，具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时，电压监测功能，回路电压大于36V时，仪表将禁止测试以保护被测物及人员安全。仪表功能操作简易，绝缘电阻值，测试时间，输出电压同屏显示，同时还具备吸收比（DAR）、极化指数测试（PI）、交流电压测试功能。本系列仪表最大输出电压5000V，最大测试阻值400GΩ，最大短路电流2mA。
ETCR3480B绝缘电阻表整机美观，量程宽，精度高，分辨率高，操作便捷，携带方便，准确可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机及电器设备等的绝缘电阻。
主要功能
适用于测量电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻、吸收比、极化指数。
绝缘电阻量程：0.1MΩ～400GΩ
电压量程：AC/DC 0V~750V
额定电压：5000V
短路电流：2mA MAX
技术参数
一、量程及参数
测量功能 | 输出电压 | 测量范围（Ω） | 精度 | 分辨率 |
绝缘电阻 | 50V(±2%) | 100K～5M | ±3%rdg±5dgt | 0.01M |
5M～100M | ±5%rdg±5dgt | 0.1M | ||
100M～1G | ±5%rdg±5dgt | 1M | ||
1G～4G | ±10%rdg±5dgt | 10M | ||
250V(±2%) | 500K～25M | ±3%rdg±5dgt | 0.01M | |
25M～500M | ±5%rdg±5dgt | 0.1 | ||
500M～5G | ±5%rdg±5dgt | 1M | ||
5G～20G | ±10%rdg±5dgt | 10M | ||
500V(±2%) | 1M～50M | ±3%rdg±5dgt | 0.1M | |
50M～1G | ±5%rdg±5dgt | 1M | ||
1G～10G | ±5%rdg±5dgt | 10M | ||
10G～40G | ±10%rdg±5dgt | 0.1G | ||
1000V(±2%) | 2M～100M | ±3%rdg±5dgt | 0.1M | |
100M～2G | ±5%rdg±5dgt | 1M | ||
2G～20G | ±5%rdg±5dgt | 10M | ||
20G～80G | ±10%rdg±5dgt | 0.1G | ||
2500V(±2%) | 10M～250M | ±3%rdg±5dgt | 0.1M | |
250M～5G | ±5%rdg±5dgt | 1M | ||
5G～50G | ±5%rdg±5dgt | 10M | ||
50G～200G | ±10%rdg±10dgt | 1G | ||
5000V(±2%) | 50M～500M | ±3%rdg±5dgt | 1M | |
500M～10G | ±5%rdg±5dgt | 10M | ||
10G～100G | ±5%rdg±5dgt | 0.1G | ||
100G～400G | ±10%rdg±10dgt | 1G | ||
交流电压 | AC/DC： 0.0V～750V | ±5%rdg±5dgt | 0.1V | |
二、其它参数
| 功 能 | 绝缘电阻测试,交流电压测试, 直流电压测试 |
| 电 源 | DC 1.5V 6节LR14干电池连续待机100小时以上 |
| 额定电压 | 50V;250V;500V;1000V;2500V;5000V |
| 绝缘电阻量程 | 0.1MΩ～400GΩ |
| 电压量程 | AC/DC:0V～750V |
| 短路电流 | 2mA MAX |
最大容性负载 | 1uF |
| 吸收比测试 | 有 |
| 极化指数测试 | 有 |

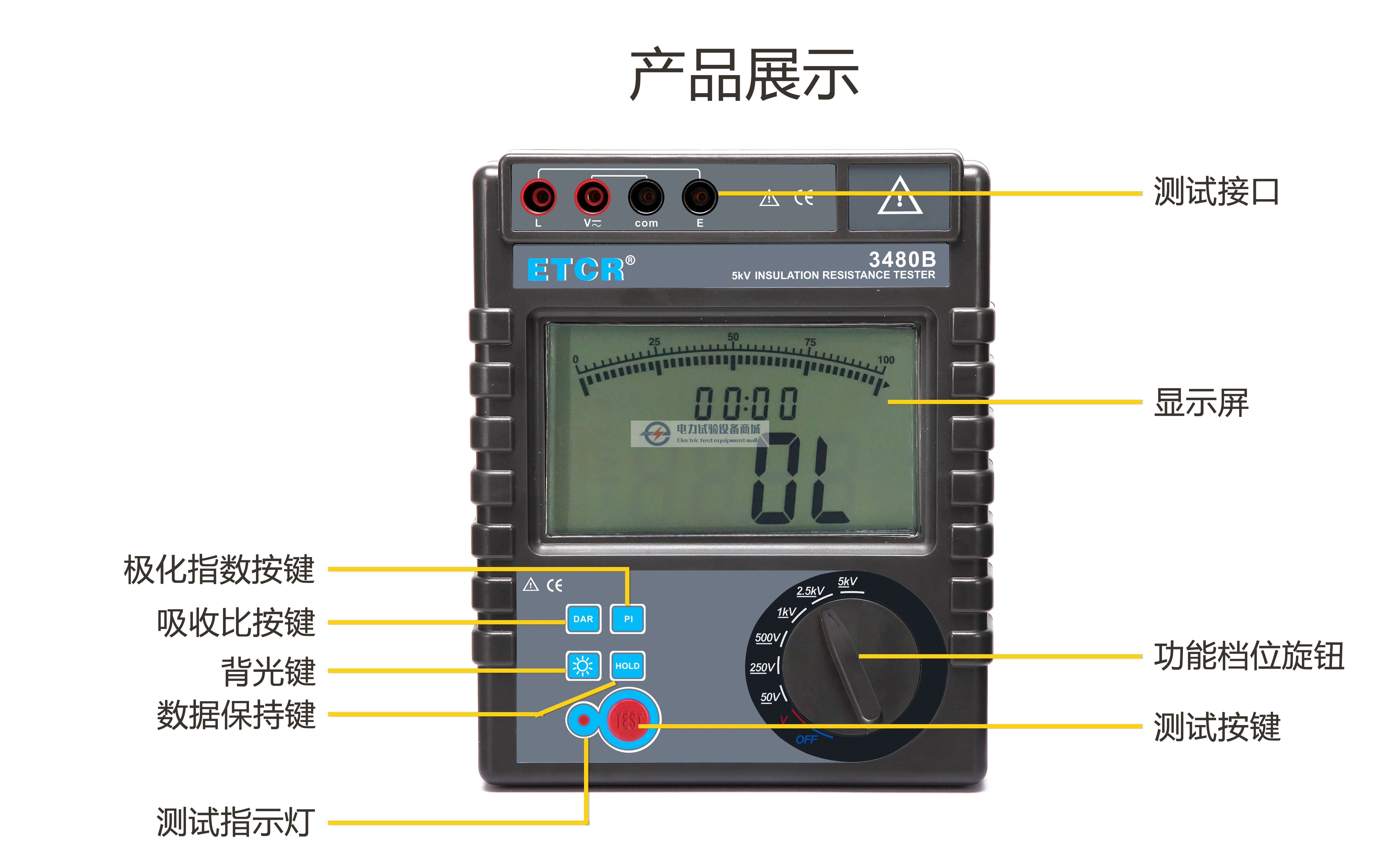

| 换 档 | 转动换档旋钮可以选择相应档位 |
| 背 光 | 可控灰白色背光，适合昏暗场所使用 |
| 显示模式 | 4位超大LCD显示，对比度明显 |
| 测量指示 | 测量中LED闪烁,蜂鸣器响 |
| LCD尺寸 | 108mm×65mm |
| 仪表尺寸 | 长宽高：212mm×175mm×76mm |
| 测试线 | 高压棒测试线：1条红色；表笔测试线：1条黑色；鳄鱼夹测试线：1条； 鳄鱼夹：1个 |
| 测量时间 | 单次最长测试时间为12min，测试过程中用户可手动停止或12min后自动停止， 且屏幕显示测量数据。 |
| 电池电压 | 电池欠压符号显示，电池电压低时提醒及时更换电池 |
| 自动放电功能 | 放电时  符号闪烁。放电完成 符号熄灭。 |
| 自动关机功能 | 用户无操作15分钟后自动关机 |
| 功 耗 | 待机: 约40mA(背光关闭)； 测量：约100mA(背光关闭) |
| 质 量 | 仪表：1230g (含电池) |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) |
型号对比：
| 型号 | 最高额定电压 | 绝缘电阻量程 | 电压量程 |

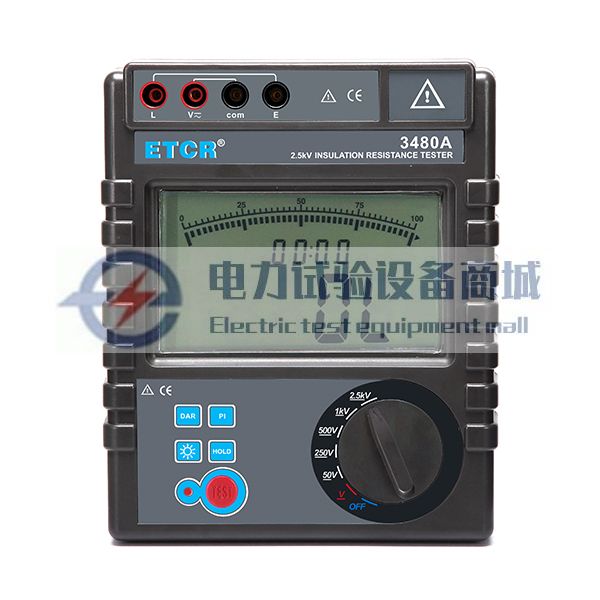

| ETCR3480A | 2500V | 0.1MΩ~200GΩ | 0V~750V |
| ETCR3480B | 5000V | 0.1MΩ~400GΩ | 0V~750V |

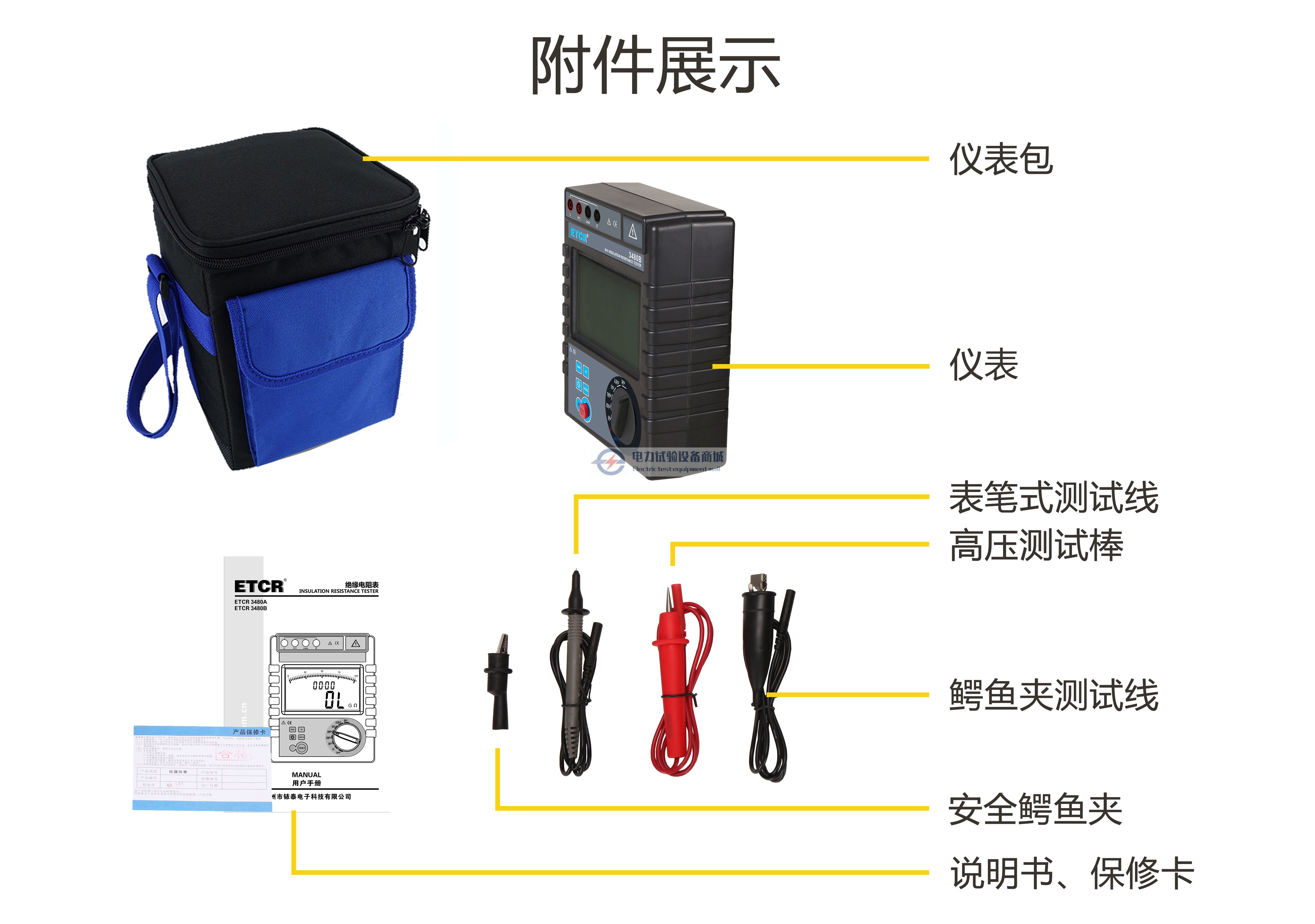

设备成套性
| 包装 | 外包装 | 纸箱 |

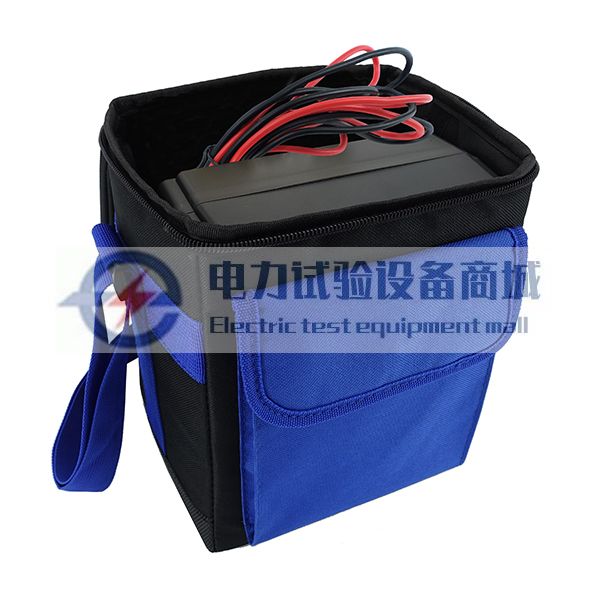

| 内包装 | 仪表包 | |
| 附件 | 名称 | 数量 |
| 仪表 | 1台 | |
| 高压棒 | 1支红色 | |
| 表笔测试线 | 1条黑色 | |
| 鳄鱼夹测试线 | 1条黑色 | |
| 鳄鱼夹 | 1个 | |
| 电池 | 1.5V，LR14碱性电池6节 | |
| 说明书、保修证、合格证 | 1套 |
