一．简介TAG6000C网络基站定相核相仪，简称核相仪，是为了解决远程在线高低压：定相核相、相位、频率、验电测试而研发制造的。通过网络基站定相，可以准确识别三相线路的A相、B相、C相，完成统一色标工作。可以对高低压线路核相、环网柜核相、开关柜核相、中置柜核相。同时具有普通无线高压核相仪、无线高压卫星授时远程核相仪、无线高压验电器产品的功能，可以方便快速完成各种核相工作。TAG6000C网络基站定相
- 详情
- 参数
- 评价
一．简介
TAG6000C网络基站定相核相仪，简称核相仪，是为了解决远程在线高低压：定相核相、相位、频率、验电测试而研发制造的。通过网络基站定相，可以准确识别三相线路的A相、B相、C相，完成统一色标工作。可以对高低压线路核相、环网柜核相、开关柜核相、中置柜核相。同时具有普通无线高压核相仪、无线高压卫星授时远程核相仪、无线高压验电器产品的功能，可以方便快速完成各种核相工作。
TAG6000C网络基站定相核相仪整套系统及设备由全球卫星定位系统、基站群、服务器群、物联网通讯模块、数据库、RF无线通讯模块、手持接收器、探测器(采集终端)、天线、物联卡、伸缩绝缘杆等组成。
全球卫星定位系统：
基站、手持接收器都内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时及定位，确保地理位置定位精准，测试稳定。
基站群：

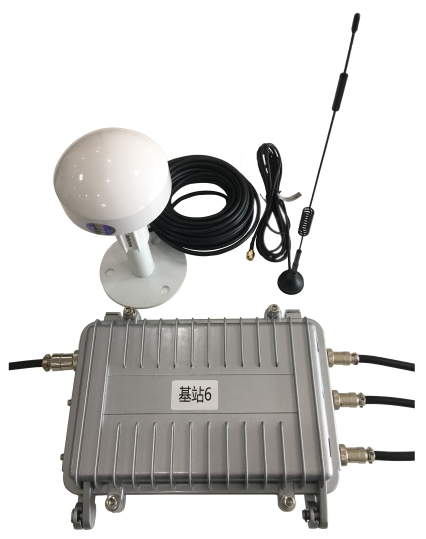

由多个基站组成基站群，本系统设计可以兼容10000个基站，一般地市级范围安装1-2个基站即能满足使用。基站采用全铸铝外壳，具有防水功能，结实耐用，安装于10kV三相变压器二次输出端。其内置GPS模块、物联网通讯模块、RF无线通讯模块。基站将采集到的相位、频率等信号通过物联网通讯技术传送给服务器，基站检测到的数据作为比对标准源，采集器检测到的数据与基站源数据对比计算出相位差，通过相位差值完成定相核相，定相核相即准确识别A相、B相、C相。
服务器：
采用分布式服务器群架构，有效降低地域引起的网络延时，提高服务端容错能力，增强并发数据处理能力。服务器可以分别接收基站、手持接收器、采集器传来的数据。采用人工智能技术分析基站、采集器数据得出相位差、频率等参数，再将分析结果发送给各手持接收器，手持接收器使用人员就能实时接收任一采集器所检测到的相位、频率信息，同时准确识别标准A相、B相、C相，包括地下室没有任何通讯信号的场所定相核相，完成统一色标工作。
数据库：采用分存式高并发读写分离式数据库，具有高性能、高可靠、高容灾，数据库可以把基站端、手持端、采集器的数据保存6个月，服务器可按需读取数据分析。
探测器：
探测器都内置RF无线通讯模块，与手持接收器之前通过315MHz/433MHz频率无线传输数据，可以从1V～550kV电压全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，安全可靠。核相时，空旷地面采集器与接收器距离可达160m，卫星授时核相距离大于500km。
手持接收器：
采用3.5寸真彩液晶屏设计，内置GPS模块、GSM模块、RF无线通讯模块，接收服务器发送的数据，也可以对采集器、基站抄表。接收器同屏显示实时定相结果、相位、频率、卫星时间、卫星颗数、基站号、网络状态等信息。具有“X信号正常、Y信号正常、Z信号正常、A相、B相、C相、同相、异相”等语音提示，清晰直观。
绝缘杆：
伸缩绝缘杆，拉伸后长约5米，收缩后约1米，轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点，连接采集器，可以挂在线路中测试，也可以根据实际需要加长或减短绝缘杆的长度。
二．系统网络结构图
整套设备综合应用了：全球卫星定位系统、物联网、RF通讯、数据库、电力电子技术等技术。其基站一般以地市级单位安装1-2台即可以使用，探测器、手持接收器根据实际需求配置数量。实现：智能化、网络化、远程在线遥感遥测。
一． 技术规格
系统功能 | 网络基站定相核相，地下室没有任何通讯信号的场所定相核相， 识别标准的A相、B相、C相；卫星授时远程核相，普通核相； 高低压线路核相、环网柜核相、开关柜核相、中置柜核相； 频率、相位、相序、验电等测试 |
电 源 | 基 站：AC 380V （三相四线） |
接收器：7.4V可充锂电池，连续工作约4小时 | |
探测端：3.7V可充锂电池，连续工作约8小时 | |
核相模式 | 基站定相核相模式、卫星授时模式、普通核相模式 |
RF频率 | 315MHz、433MHz无线传输 |
通讯方式 | 基站与服务器采用TCP通讯协议，手持接收器与服务器采用 UDP通讯协议，接收器与采集器采用315MHz/433MHz无线通讯， 确保网络通讯安全稳定。 |
核相距离 | 卫星授时模式核相距离达500km以上 |
普通核相模式距离约160m，探测器与接收器通讯距离约80m | |
显示模式 | 3.5寸真彩液晶屏显示 |
量 程 | 核相电压等级：AC 1V～550kV |
相位：0°～360° | |
频率：45Hz～75Hz | |
分 辨 力 | 1°；0.1Hz |
精 度 (23℃±5℃，80%RH以下) | 基站定相核相、卫星授时核相：≤±5°；普通核相：≤±10° |
频率：≤±2Hz | |
相别定性 | XY两接收器显示的实时相角差在330°～360°或0°～30°为同相 或A相；在90°～150°异相或B相，在210°～270°为异相或C相 |
语音功能 | A相、B相、 C相、X信号正常、Y信号正常等语音功能 |
持续核相时间 | 在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相 30分钟以上，满足地下室、矿井下核相 |
绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m |
核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的 导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
基站天线 | GPS球形天线，线长5米；GSM天线，线长5米 |
验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
换 档 | 自动换档 |
采样速率 | 2次/秒 |
首次搜星时间 | 第一次开机搜星时间约3-5分钟，开机后第二次搜星时间约30秒， 后续热启动约1秒，搜索卫星时主机正面水平朝天，在四周空旷的 场所搜索卫星。 |
卫星授时精度 | 小于30nS |
仪表尺寸 | 基站：长宽厚300mm×200mm×85mm |
核相探测器：长宽厚145mm×60mm×48mm | |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数， 便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
搜星指示 | 搜索卫星时动态显示“----”符号 |
自动关机 | 开机约30分钟后，仪表自动关机，以降低电池消耗 |
额定电流 | 探测器：35mA max；接收器：300mA max；基站：150mA max |
电池电压 | 当电池电压低时：探测器电源指示灯慢闪，提醒充电；接收器 电池电压低符号显示，提醒充电 |
仪表质量 | 基 站：1.6kg(含配件)；探测器：205g(含电池)；接收器：395g (含电池)；绝缘杆：1.45kg；总质量：12.6kg(含仪表箱) |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
探测器：2000V/rms(外壳前后两端之前) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新 颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术 条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |

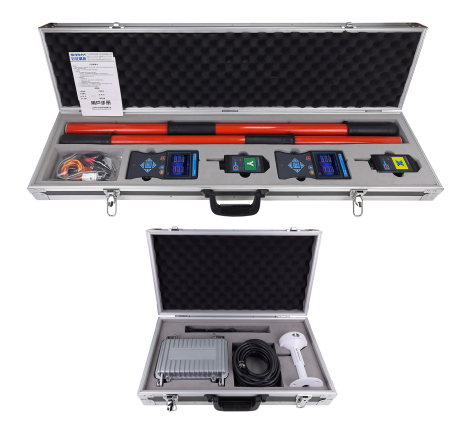

二． 装箱单
手持机配置清单 | |
通用探测器 | 2个(X、Y各1个) |
定相手持接收器 | 2个 |
3G/ 4G通讯卡 | 2张（装手持接收器内） |
GSM天线 | 4根 |
伸缩绝缘杆 | 2根（5米） |
铝箱 | 1个 |
探钩 | 2根 |
探针 | 2根 |
锂电池 | 4个(仪表内) |
自校线 | 1根 |
辅助测试线 | 2根 |
USB充电器、充电线 | 1套 |
用户手册、保修卡、合格证 | 1套 |
基站配置清单 | |
基站 | 1台 |
3G/ 4G通讯卡 | 1张（装基站内） |
GSM外置天线 | 1根（线长5米） |
GPS球形天线 | 1套（线长5米） |
基站工具箱 | 1个 |
附件工具箱 | 1个 |
连接线 | 1条 |
说明：
1、基站一般以地市级单位安装2-3台。
2、手持机根据用户实际需求配置数量。
