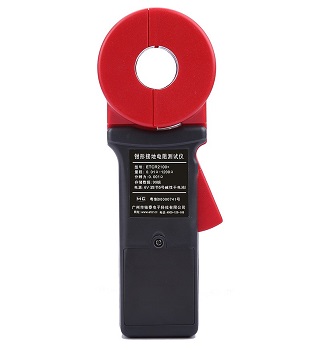

ETCR2100+钳形接地电阻测试仪
ETCR2100+钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：突破开机长时间自检等待，开机立即进入测试。突破继电器自检方式，采用先进的算法及数字集成处理技术。突破老款产品笨重的问题，更加符合手持仪表的特性。全新外观设计，面板6键操作，性能直通。增加了声光报警功能，“嘟--嘟--嘟--”报警声。增加了干扰信号识别指示功能，“嘟--
- 详情
- 参数
- 评价
ETCR2100+钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：突破开机长时间自检等待，开机立即进入测试。突破继电器自检方式，采用先进的算法及数字集成处理技术。突破老款产品笨重的问题，更加符合手持仪表的特性。全新外观设计，面板6键操作，性能直通。增加了声光报警功能，“嘟--嘟--嘟--”报警声。增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。测量范围电阻量程0.01Ω-1200Ω。存储数据99组，功耗更低，最大启动、工作电流小于50mA。广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助接地极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
产品特点
1.接地电阻测试技术的重大突破、非接触式测量安全快速。
2.在测量有回路的接地系统时，不需断开接地引下线，不需辅助接地极，省时省力。
3.钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合。
4.计量器具型式批准证书：CPA 2016E119-44。
5.声光报警功能、数据存储、数据保持功能。
主要功能
接地电阻、回路电阻测量
钳口尺寸：Φ32mm
量程：0.010Ω~1200Ω
数据存储：99组
报警临界值设定：1~199Ω
报警功能：声光报警
计量器具型式批准证书：CPA 2016E119-44
技术参数
一、量程及精度
电阻量程 | 测量范围 | 分辨力 | 准确度 |
0.010Ω-0.099Ω | 0.001Ω | ±（1%rdg＋0.01Ω） | |
0.10Ω-0.99Ω | 0.01Ω | ±（1%rdg＋0.01Ω） | |
1.0Ω-49.9Ω | 0.1Ω | ±（1%rdg＋0.1Ω） | |
50.0Ω-99.5Ω | 0.5Ω | ±（2%rdg＋0.5Ω） | |
100Ω-199Ω | 1Ω | ±（3%rdg＋1Ω） | |
200Ω-395Ω | 5Ω | ±（6%rdg＋5Ω） | |
400-590Ω | 10Ω | ±（10%rdg＋10Ω） | |
600Ω-1200Ω | 20Ω | ±（20%rdg＋20Ω） |
二、其它参数
| 电 源 | 5号电池（LR6）x4节 |
| 钳口尺寸 | Φ32mm |
| 液晶尺寸 | 4位LCD数字显示，长宽47mm×28.5mm |
| 量 程 | 0.010Ω~1200Ω |
| 分辨力 | 0.001Ω |
| 精 度 | ±1%rdg±0.01Ω*（最高精度） |
| 数据存储 | 99组 |
| 数据上传功能 | 选购 |
| 自动关机 | 5分钟左右自动关机 |
| 功 耗 | ≤50mA，连续工作约30小时 |
| 工作环境 | -20℃~55℃；20%rh~80%rh |
| 存放环境 | -20℃~60℃；90%rh以下 |
| 报警临界值设定范围 | 电阻：1~199Ω |
| 声光报警 | “嘟--嘟--嘟--”报警声，报警符号闪烁，按AL键开启、关闭、设置 |
| 干扰信号识别功能 | “嘟--嘟--嘟--”提示音，NOISE符号闪烁显示 |
| 保护等级 | 双重绝缘 |
| 结构特点 | 钳形CT |
| 换 档 | 全自动换档 |
| 外部磁场 | ＜40A/m |
| 外部电场 | ＜1V/m |
| 单次测量时间 | 0.5秒 |
| 电阻测量频率 | ＞1KHz |
| 被测电流频率 | 50/60Hz自动 |
| 电池电压低指示功能 | 当电池电压低于5.3V时，电池电压低符号显示 |
| 存储数据已满指示 | 存储数据已满99组，闪烁显示“MEM”符号 |
| 超量程指示 | 超量程指示“OL Ω”、“L0.01”或“OL A” |
| 钳表质量 | 约1030g (含电池) |
| 钳表尺寸 | 长x宽x厚：260mm×90mm×66mm |
型号对比：
| 产品型号 | 钳口尺寸 | 电阻量程 | 电流量程 | 数据上传 | 报警功能 | 数据存储 | 备注 |
| ETCR2000A+ | 长钳口 65x32mm | 0.01Ω~200Ω | 无 | 选配 | 有 | 有 | 实用型 |
| ETCR2000+ | 0.01Ω~1200Ω | 基础型 | |||||
| ETCR2000B+ | 0.01Ω~1200Ω | 防爆型 | |||||
| ETCR2000C+ | 0.01Ω~1200Ω | 0.00mA~20.0A | 多功能型 | ||||
| ETCR2200 | 0.01Ω~1500Ω | 0.00mA~40.0A | 有 | 高端型 | |||
| ETCR2000A | 长钳口 55x32mm | 0.01Ω~200Ω | 无 | 无 | 有 | 有 | 实用型 |
| ETCR2000 | 0.01Ω~1000Ω | 基础型 | |||||
| ETCR2000C | 0.01Ω~1000Ω | 0.00mA~30.0A | 多功能型 | ||||
| ETCR2100A+ | 圆钳口 Φ32mm | 0.01Ω~200Ω | 无 | 选配 | 有 | 有 | 实用型 |
| ETCR2100+ | 0.01Ω~1200Ω | 基础型 | |||||
| ETCR2100C+ | 0.01Ω~1200Ω | 0.00mA~20.0A | 多功能型 |

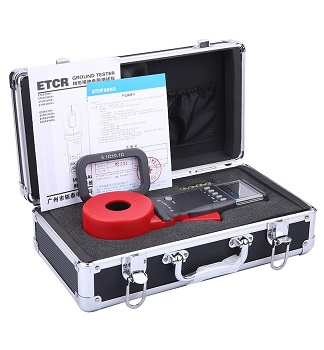

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 铝箱 | |
| 附件 | 仪表 | 一台 |
| 铝箱 | 一个 | |
| 测试环 | 一个 | |
| 5号电池 | 4节 | |
| 说明书 | 一本 | |
| 合格证 | 一张 | |
| 保修卡 | 一张 |
