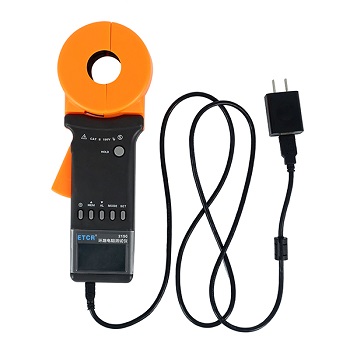

ETCR2150环路电阻测试仪
ETCR2150环路电阻测试仪应用于防雷装置的环路电阻及泄漏电流测量，判断防雷装置的联结是否可靠及故障的排查。在测量环路的电阻时，不需断开环路的接线，只用钳表钳住线路即可测出环路的阻值，本钳表还能同时测试环路中的泄漏电流。本钳表完全满足国家气象局38号令【雷电防护装置检测资质管理办法】中规定的范围，广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门等。计量器具型式批准证书：CPA 2
- 详情
- 参数
- 评价
ETCR2150环路电阻测试仪应用于防雷装置的环路电阻及泄漏电流测量，判断防雷装置的联结是否可靠及故障的排查。在测量环路的电阻时，不需断开环路的接线，只用钳表钳住线路即可测出环路的阻值，本钳表还能同时测试环路中的泄漏电流。本钳表完全满足国家气象局38号令【雷电防护装置检测资质管理办法】中规定的范围，广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门等。计量器具型式批准证书：CPA 2016E119-44。电阻、电流同屏显示，测试结果一目了然。配备可充电锂电池，使用方便。声光报警功能，数据存储、数据保持功能。时钟功能，显示当前测试时间。USB接口数据上传功能。
主要功能
环路电阻测试，环路漏电流测试，防雷装置检测必备仪表
电阻量程：0.010Ω-1500Ω；分辨力：0.001Ω
电流量程：0.000mA-40.0A ；分辨力：0.001mA
数据存储：999组
报警临界值设定： 电阻：1-199Ω； 电流：1-499mA
报警功能：声光报警
钳口尺寸：Φ32mm
计量器具型式批准证书：CPA 2016E119-44
技术参数
1．量程及准确度
| 测量模式 | 测量范围 | 分辨力 | 准确度 |
| 电阻 | 0.010Ω-0.099Ω | 0.001Ω | ±（1%rdg＋0.01Ω） |
| 0.10Ω-0.99Ω | 0.01Ω | ±（1%rdg＋0.01Ω） | |
| 1.0Ω-49.9Ω | 0.1Ω | ±（1%rdg＋0.1Ω） | |
| 50.0Ω-99.5Ω | 0.5Ω | ±（1.5%rdg＋0.5Ω） | |
| 100Ω-199Ω | 1Ω | ±（2%rdg＋1Ω） | |
| 200Ω-395Ω | 5Ω | ±（5%rdg＋5Ω） | |
| 400-590Ω | 10Ω | ±（10%rdg＋10Ω） | |
| 600Ω-880Ω | 20Ω | ±（20%rdg＋20Ω） | |
| 900Ω-1500Ω | 30Ω | ±（25%rdg＋30Ω） | |
| 电流 | 0.000mA -0.999mA | 0.001mA | ±（1.5%rdg＋0.5mA） |
| 0.00mA -9.95mA | 0.01mA | ±（2%rdg＋1mA） | |
| 10.0mA -99.0mA | 0.1mA | ±（2.5%rdg＋5mA） | |
| 100mA -300mA | 1mA | ±（2.5%rdg＋20mA） | |
| 0.30A-2.99A | 0.01A | ±（2.5%rdg＋0.1A） | |
| 3.0A-9.9A | 0.1A | ±（2.5%rdg＋0.3A） | |
| 10.0A-19.9A | 0.1 A | ±（2.5%rdg＋0.5A） | |
| 20.0A-40.0A | 0.1 A | ±（3%rdg＋1A） |
2．技术规格
| 功 能 | 环路电阻测量、环路漏电流测量 |
| 电阻量程 | 0.010Ω-1500Ω |
| 电流量程 | 0.000mA-40.0A |
| 电阻分辨力 | 0.001Ω |
| 电流分辨力 | 0.001mA |
| 数据存储 | 999组 |
| 接 口 | USB接口，软件监控，数据上传电脑，动态显示 |
| 自检时间 | ≤1s，开机快速进入测试模式 |
| 工作电流 | ≤50mA |
| 操作按钮 | 6个软键，性能直通 |
| 通讯线长 | 1.5m(USB数据线) |
| 时钟功能 | 显示时、分 |
| 声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关；LCD报警闪烁指示 |
| 报警临界值设定范围 | 电阻：1-199Ω |
| 电流：1-499mA | |
| 电 源 | 3.7VDC（可充电锂电池2600mAh） |
| 自动关机 | 仪表无操作5分钟后闪烁30S，然后自动关机 |
| 工作温湿度 | -20℃-55℃；10％RH-90％RH |
| 液晶显示器 | 长宽47mm×28.5mm |
| 钳口尺寸 | Φ32mm |
| 钳口张开尺寸 | 32mm |
| 钳表质量 | 1120g（含电池） |
| 钳表尺寸 | 长宽厚260mm×90mm×66mm |
| 保护等级 | 双重绝缘 |
| 结构特点 | 钳形CT |
| 换 档 | 全自动换档 |
| 单次测量时间 | 0.5秒 |
| 电阻测量频率 | ＞1KHz |
| 被测电流频率 | 50/60Hz自动 |

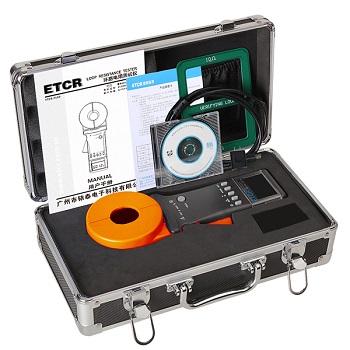

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 铝箱 | |
| 附件 | 仪表 | 1台 |
| 测试环 | 1件 | |
| 监控软件（光盘） | 1份 | |
| USB通讯线及充电线 | 1条 | |
| 专用充电器 | 1个 | |
| 仪表箱 | 1个 | |
| 用户手册、保修手册、合格证 | 1套 |
