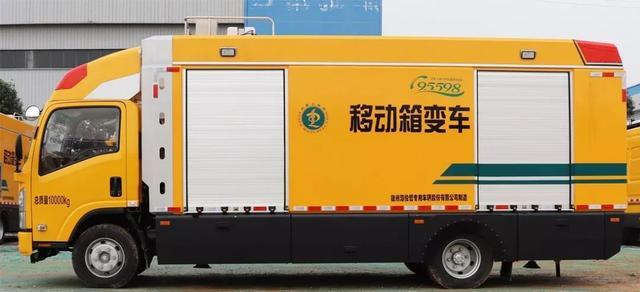

ED9011型移动箱变车

ED9011型移动箱变车采用庆铃国六排放底盘，加装专用厢体，车厢内部集合了10kV高压输入输出电气单元、变压器输入输出电气单元和400V低压输入输出电气单元于一体。

ED9011型移动箱变车可以在故障第一时间到达抢修现场,实现应急应变、机动灵活、迅捷安全地进行城市电网配电线路、供电设备(如柱上变、环网柜、电缆分支箱等)和用户配电系统不停电检修、故障抢修、设备更换等，同时保证配电线路不停电作业人员人身和设备安全。

ED9011型移动箱变车车型具备工信部公告、CCC认证、环保公告及免税目录等。

主要技术参数

汽车底盘品牌：庆铃

发动机功率：141kW

整车尺寸（长宽高）：

7300×2300×3030/3250mm

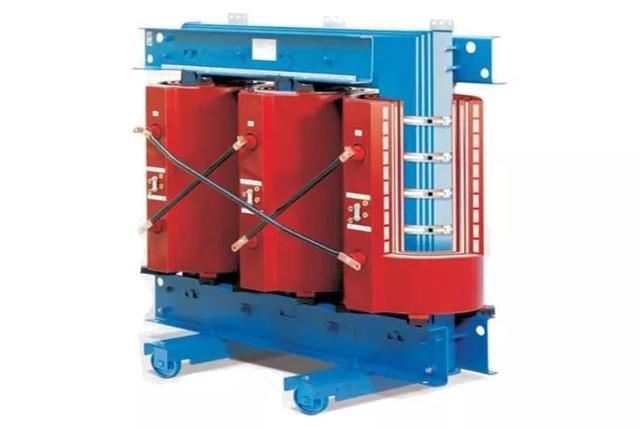

变压器容量：400-800kVA Dyn11/Yyn0组别

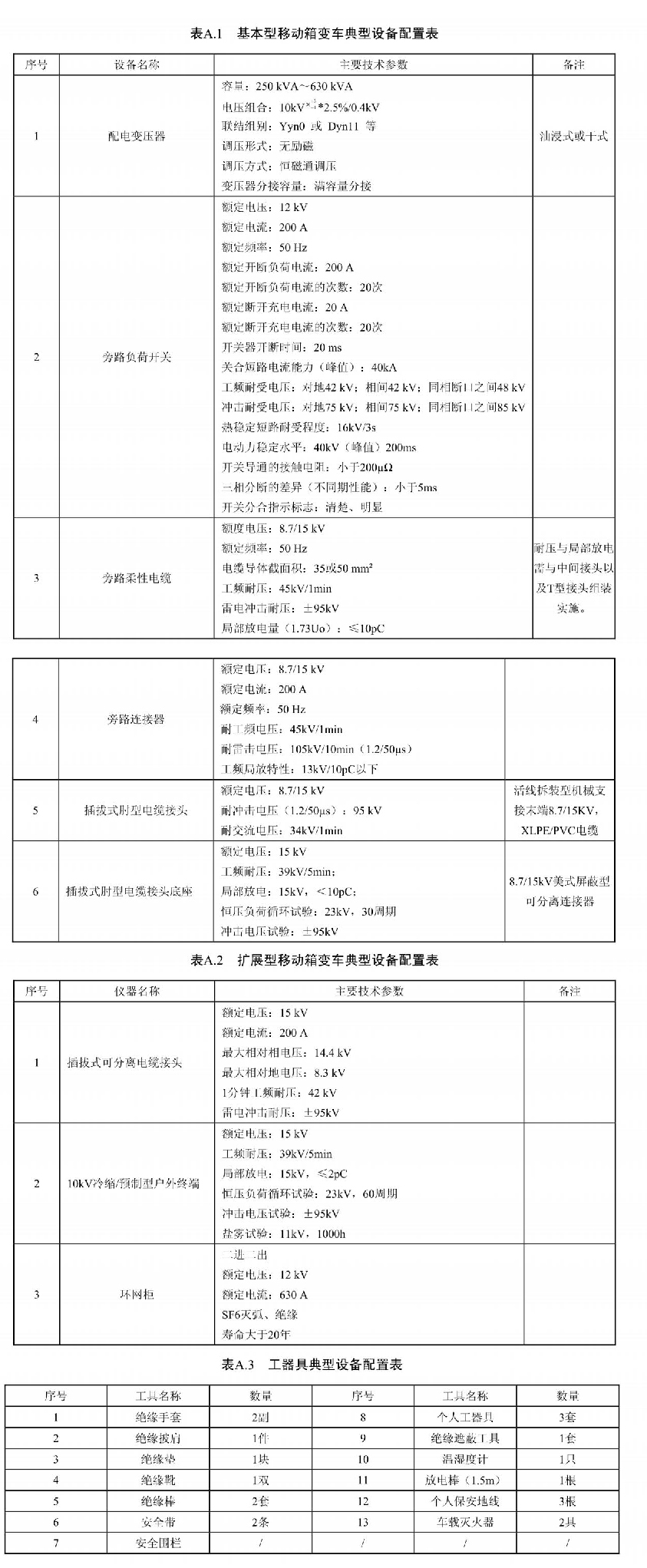

系统配置

— 环网柜：三单元环网柜

— 低压控制柜：低压控制柜设有直接输出、检相序和检同期输出三种输出模式，具备无压自投切功能，并设有人工检测口，配备电压、电流、功率等监测仪表

— 电缆卷盘：配备高、低压电缆卷盘

移动箱变车布置图

产品推介｜ED9011型移动箱变车

主要技术特点

1箱体设计｜ED9011型移动箱变车

厢体采用整体结构设计，铝质蒙皮，环保油漆，轻质美观耐腐蚀。

2多级防护｜ED9011型移动箱变车

车厢内分为高压舱、低压舱和变压器舱，变压器四周安装防护网，防护网门上安装门禁。

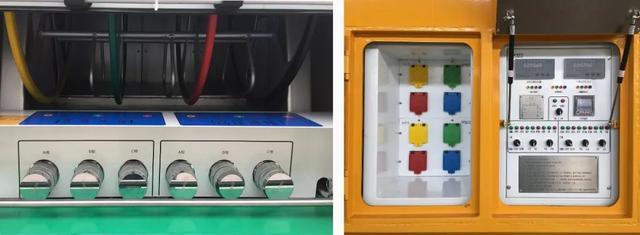

3高压、低压输出｜ED9011型移动箱变车

高压、低压输出均采用快速拔插接头，连接迅速；低压输出设置多种控制模式，可根据工况灵活选择。

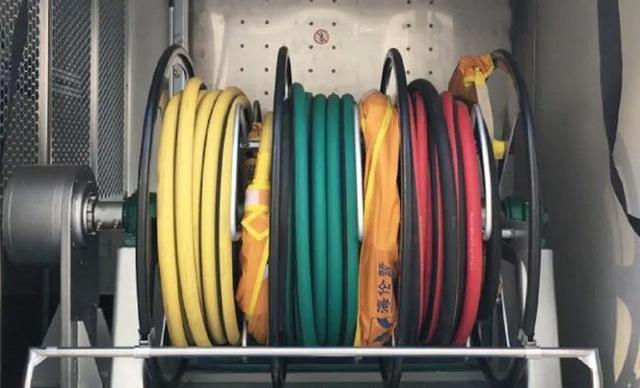

4电缆卷盘｜ED9011型移动箱变车

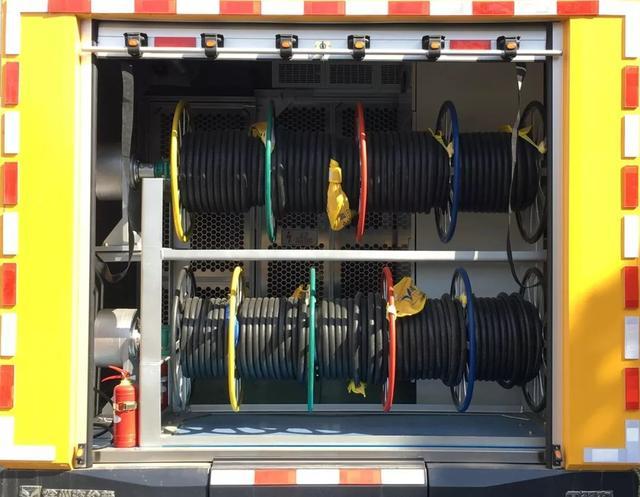

低压电缆设置双层电缆卷盘，置于车厢尾部，高压电缆设置单层电缆卷盘，置于车厢右侧前部卷盘通过液压马达驱动，遥控操作，操作方便，可靠性高。

5其它｜ED9011型移动箱变车

高压柜进出线与低压柜的操作面均在车厢右侧；

车厢内安装有直流照明设备；

车厢底部安装有4处液压垂直伸缩支腿，并能承受整车和货载总质量。
