ED0618蓄电池预警在线监测系统

产品简介

概  述

ED0618蓄电池预警在线监测系统是为满足UPS、EPS、电力直流电源、通信电源等系统而设计的一款在线式蓄电池监控及自动维护系统。可完成对电池组电压、电池电流、单体电池电压、单体电池内阻、电池环境温度、蓄电池单体负极温度及电池电压均衡度、剩余容量和放电可持续时间等监测和告警功能。能对蓄电池组进行自动均衡电压维护。用于对2V、6V、12V蓄电池进行在线监测。

产品应用：

在通信设备、电力二次设备及动力设备等系统中，蓄电池组是重要的储能设备，它可保证通信设备及动力设备的不间断供电。但如果不能妥善地管理使用蓄电池组，例如过充电、过放电及电池老化等现象都会导致电池损坏或电池容量急剧下降（即使只有一节电池性能恶化，也会严重影响整组电池的性能），从而影响设备的正常供电。因此，及时可靠的对电池组进行巡回检测对于维护通信系统设备的正常运转具有十分重要的意义。

许多缺乏电池测试和维护计划的电源系统用户都已得到了这样一个惨痛的教训，即:在市电断电时,系统没能维持几分钟就陷入瘫痪。引起这一严重后果的因素源于蓄电池。很多电源系统用户已经意识到通过对电池实时监测可以及时发现蓄电池潜在的危险。因此制定一个完整、有效、定期的蓄电池维护测试规程是非常重要的。从长远来看，不仅能确保系统安全运行也可使您节约大量维护成本及不必要的损失。

◆ 大多数“免维护”电池使用寿命比预计的要短很多；

◆ 电池安装以后可能没有专人管理；

◆ 手工检测很困难，数据分析需要专业知识；

◆ 很多场合不具备定期放电检查的条件；

◆ 电池放电测试的风险很高；

◆ 无人值守站的日常检查费用很高；

◆ 大部分电池监测系统只采集了电池的电压，反映不出问题；

◆ 具有“电池管理功能”的UPS并没有检测到单体电池。

ED0618蓄电池预警在线监测系统就是要在电池运行过程中把握电池的真实运行状态，确保蓄电池能够提供足够的后备动力。主要意义包括：改善蓄电池的使用条件，延长蓄电池的使用寿命；掌握蓄电池的当前状况，尤其是蓄电池的容量衰减；及时处理蓄电池问题，避免停电后设备瘫痪；避免盲目更换蓄电池，减少电池更换费用；降低蓄电池现场维护费用；便于集中监测和网络化管理。

产品别称：

蓄电池在线监测系统、蓄电池监测系统、实时监测预警系统，蓄电池预警在线监测系统_蓄电池预警在线监测系统厂家_蓄电池预警在线监测系统价格_蓄电池预警在线监测系统型号_蓄电池预警在线监测系统选型

蓄电池预警在线监测系统选型，蓄电池预警在线监测系统价格，蓄电池预警在线监测系统生产厂家，蓄电池预警在线监测系统说明书，蓄电池预警在线监测系统接线方式，蓄电池预警在线监测系统型号，蓄电池预警在线监测系统现场，蓄电池预警在线监测系统校验，蓄电池预警在线监测系统原理

鄂电电力，电力试验设备专业生产制造供应商，专业生产蓄电池预警在线监测系统，产品选择、型号、种类丰富，专业电力试验设备20年，找蓄电池预警在线监测系统，选鑫华福电力，打造电力测试设备精品。

产品特点

产品功能：

在线巡检功能：

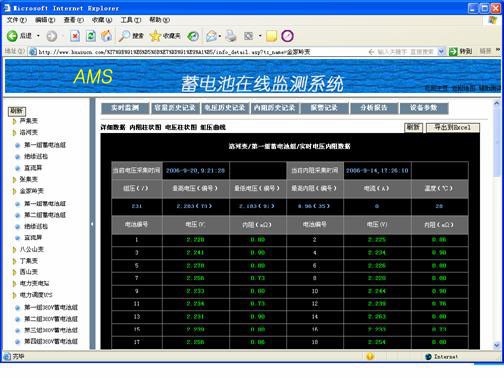

ED0618蓄电池预警在线监测系统实时监测的蓄电池组的：运行状态，组端电压、充放电电流、单体电压、单体电池负极温度、电压均衡度、电池组容量、放电可持续时间；

在线内阻检测功能：

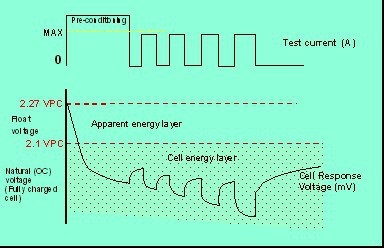

ED0618蓄电池预警在线监测系统在线检测每节蓄电池内阻，蓄电池在线监测系统采用直流内阻在线测试技术，特征点高速捕捉，多重保护及自检功能。因此完全有效解决了在线、安全、准确测得蓄电池内阻存在技术难题。测试过程无须将充电机与蓄电池组断开，不影响直流系统正常运行，测试不受充电机纹波及外界环境干扰，数据测量准确、稳定。

在线自动均衡维护功能：

ED0618蓄电池预警在线监测系统在线自动均衡维护功能：在蓄电池处于浮充状态时自动巡检各单体电池电压，并针对低于设定浮充电压的电池（长期欠充）进行阶段性补充充电，并对过充电池进行单体放电以解除过充状态；确保电池组浮充时保持电压均衡，使每节电池都始终处于最佳活性状态。 能有效防止电池因长期过充而失水或长期欠充而硫化，同时能夯实电池，提高电池能量吸收比，从而提高电池组的备用时间和使用寿命。打破“水桶原理”即使有落后电池存在也不会再影响其他电池性能。同时为日常维护中容量、内阻试验提供一个“起点”一致的试验平台。

在线自动脉冲活化维护功能：

ED0618蓄电池预警在线监测系统在浮充状态下自动对性能落后的单节电池提供正负脉冲电流进行在线活化，激活蓄电池内部电极板的结晶和硫酸的沉淀，防止蓄电池因长期浮充而导致的硫酸盐化，消除由内部引起的安全隐患。

单体电池在线温度检测功能：

ED0618蓄电池预警在线监测系统具有监测电池的电压、内阻与内部温度功能，安装、维护与接入及其方便，其主要性能远远高出其他厂家，处于业内领先地位。

异常告警功能：

ED0618蓄电池预警在线监测系统市电中断告警，蓄电池组总电压、电流、单体负极温度、单体电压、单体内阻、电池组容量、放电可持续时间等参数超过阈值告警。

核对性放电维护功能：

1）ED0618蓄电池预警在线监测系统可远程控制在线充放电模块，对电池组对进行在线充放电，达到节能环保的作用，可设定四个核对性放电终止条件（总电压、单体电压、放电容量、放电时间），到达任一设定条件，并能将核对放电和充电数据进行单独存放，便于分析处理。蓄电池组放电完成之后自动转为在线充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。

2）ED0618蓄电池预警在线监测系统可远程控制假负载模块进行放电，可选择不同小时率，可设定四个核对性放电终止条件（总电压、单体电压、放电容量、放电时间），到达任一设定条件，并能将核对放电数据进行单独存放，便于分析处理。

快速容量估算和剩余容量监测功能：

ED0618蓄电池预警在线监测系统结合安时（AH）计法、内阻法、卡尔曼过滤器法等建立科学的蓄电池剩余容量_SOC_数学模型，通过约10分钟的短时间放电，同时把电压、电流、温度、充放电时长等相关数据输入数学模型快速准确估算出电池组剩余容量。

开关量：

ED0618蓄电池预警在线监测系统通过开关量模块可以控制空调的开启和关闭、油机的开启和关闭、检测门禁的打开和关闭，使机房数据实时显示在监测中心。具有6路开关输出量6路开关输出量。

数据存储功能：

ED0618蓄电池预警在线监测系统本地主机配备8G固态硬盘具有USB接口，充电数据、放电数据和报警过程数据进行了分类单独存储，有利于数据检索和分析利用，存储空间至少可能存储1年以上监测数据。

数据分析和报表功能：

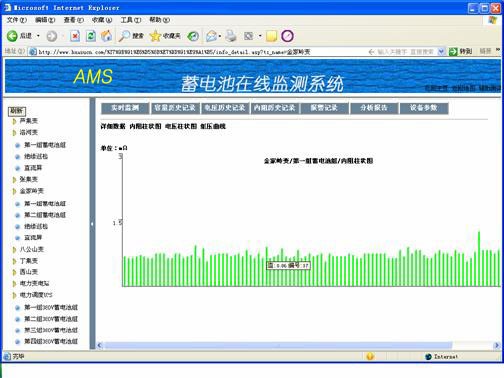

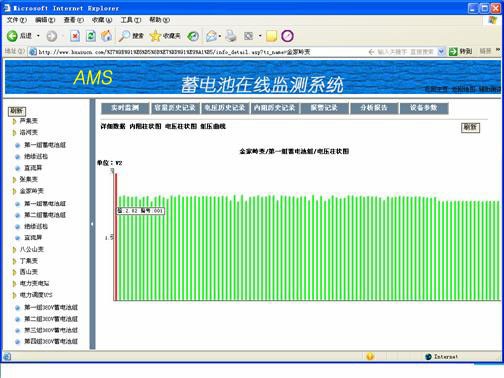

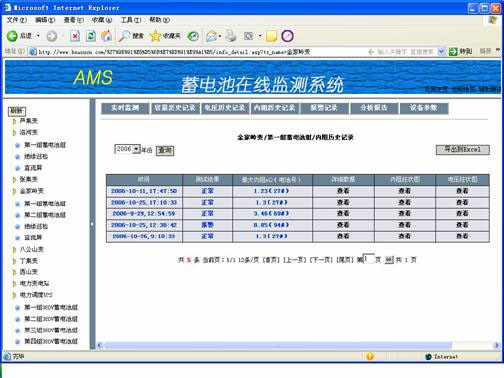

ED0618蓄电池预警在线监测系统配备强大的上位机监控分析软件，通过对监测和检测数据进行系统分析，绘制总电压、单体电压、充放电电流曲线图，容量柱状图，可对蓄电池组健康性能和放电能力进行分析，准确甄别落后电池，可对蓄电池充电状态数据进行分析计算稳流稳压精度和纹波系数，为充电机性能分析和维护提供依据。

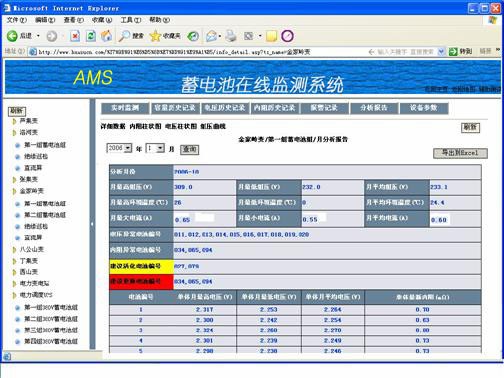

ED0618蓄电池预警在线监测系统可手动或自动生成各类符合客户要求数据报表。采用上位机实时监测的还可每月自动生成WORD板本的“监测和维护月报表”并自动存入用户指定的文件夹中。

数据传输和组网功能：

ED0618蓄电池预警在线监测系统具有LAN(以太网)、RS485数据传输接口实现远程联网监控。

产品特点

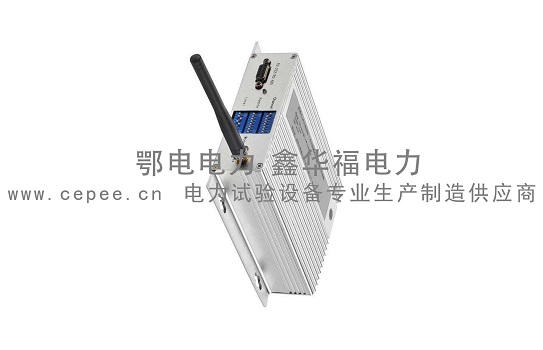

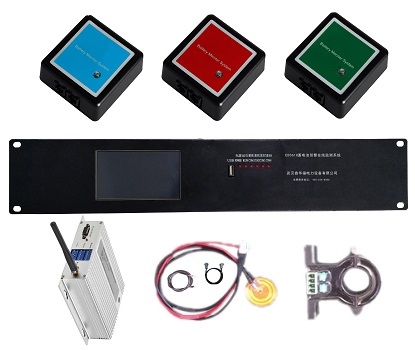

ED0618蓄电池预警在线监测系统模块化架构设计，每个本地主机可监控2组，每组最多256节电池数据，每个采集模块负责12节电池的数据采集，系统可对任何电压等级的阀控式铅酸电池或磷酸铁锂电池组进行在线监测和维护，模块化解决方案配置更加灵活，安装更加方便快捷。

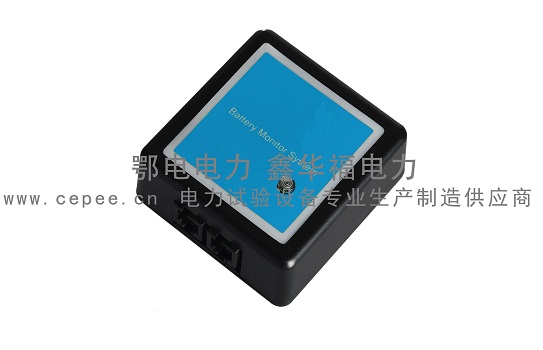

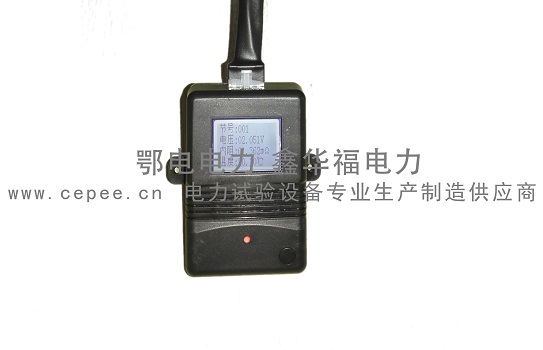

ED0618蓄电池预警在线监测系统采集维护模块配有拨码器无需固定编号，可自由调换，安装维护方便快捷。

显示与指示：采用7寸彩色触摸液晶屏，屏幕液晶直观显示蓄电池运行状态、自动维护状态、设备存储状态及各项运行参数和告警记录。面板具有电源、设备故障、越限报警指示灯。

参数设置：设备具有就地和远方对系统基本数据的重新设置、更改、删除功能。可就地进行参数设置或远程调阅和配置装置参数。

告警方式：现场声光告警（可消音）、上位机及监控端告警、手机短信告警（配备GPRS模块可同时给4个以上手机发送告警短信。）

系统可扩展强，如后续添加蓄电池组监测均可方便加入统一管理。

供电方式：交流、直流、交直流供电可选。

安全隔离：装置和电池间所有连线都必需采用保险线；

ED0618蓄电池预警在线监测系统可根据客户现场情况，灵活选择有线方式或无线方式进行组网和传输数据。
