高压电缆在线监测系统
高压电缆的安全对人们生活以及生产等具有重要作用，作为生产的重要工具，高压电缆的可靠性直接影响生产效率。因此我公司针对高压电缆运行状态进行不断研究，逐渐研发出在线监测技术，利用监测技术作为基础，准确了解电缆出现问题的原因，以及问题的类型等，及时进行数字信息处理，保证高压电缆的安全。高压电缆在线监测系统集电缆温度监测、电缆局部放电监测、电缆环流监测及及电缆载流量评估于一体，全方位地监测高压电缆运行状态
- 详情
- 参数
- 评价
高压电缆的安全对人们生活以及生产等具有重要作用，作为生产的重要工具，高压电缆的可靠性直接影响生产效率。因此我公司针对高压电缆运行状态进行不断研究，逐渐研发出在线监测技术，利用监测技术作为基础，准确了解电缆出现问题的原因，以及问题的类型等，及时进行数字信息处理，保证高压电缆的安全。
高压电缆在线监测系统集电缆温度监测、电缆局部放电监测、电缆环流监测及及电缆载流量评估于一体，全方位地监测高压电缆运行状态。
电缆温度监测：
通过敷设在电缆上分布式光纤来测量电缆的实时温度，当温度出现异常时报警，防止电缆在过热环境下长时间运行。
电缆局部放电监测：
实时监测电缆接头处的局部放电信号，及时发现绝缘系统中的薄弱环节，找出故障位置及原因，保障电缆可靠运行。
电缆环流监测：
实时监测电缆线路金属护套的接地电流，当接地电流超出设定值时及时预警，同时还可以进行电缆防盗报警，通过短信或其它通讯手段告知值班人员。
电缆温载流量评估：
载流量评估是根据实时温度下，该电缆可以通过的最大载流量与实时载流量进行比对，对超出载流量进行预警，延长电缆的使用寿命，同时为电力系统增减容量提供决策依据。

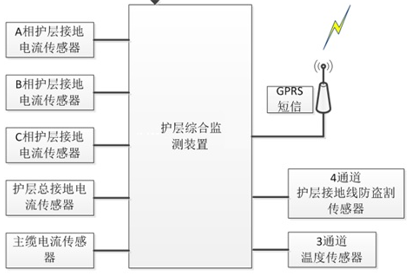

高压电缆在线监测系统由监测主机、互感器、局方传感器及光纤测温传感器等部分组成，系统如下图所示：
（1） 实时监测三相电缆的护层接地电流、总接地电流及任意相主缆运行电流；
（2） 实时监测三相电缆温度；
（3） 实时对电缆护层接地进行防盗割监测；
（4） 采用开合式钳型传感器设计，不需断开即可方便安装，并且传感器内径可定制，满足不同现场需求；
（5） 监测时间间隔、报警参数及是否允许相应监测参数产生报警可设置；
（6） 统计设置时间段内的最大值、最小值、平均值；
（7） 实时监测统计周期内单相接地电流最大值最小值比，并进行报警处理；
（8） 实时监测统计周期内接地电流与负荷比值，并进行报警处理；
（9） 实时监测统计周期内单相接地电流变化率，并进行报警处理；
（10）可指定任意时刻发送测量数据；
（11）可指定某个或多个监测参数报警时，向指定手机发送报警信息；
（12）实时测量装置输入电压；
（13）所有监测数据均有时间标签，保证数据的唯一性；
（14）所有监测传感器可根据用户要求进行增减配置；
（15）多种数据传输接口：RS485接口、GPRS、GSM短信，可同时使用一种或多种数据传输模式；
（16）支持远程维护和升级；
（17）采用低功耗设计，支持多种电源输入：CT感应取电、AC-DC电源及电池供电；
（18）全部采用工业级元件，具有良好的可靠性、稳定性；
（19）单元式全封闭结构设计，易于安装，所有部件均采取紧锁措施，抗振性能好，并且更换拆卸方便；
（20）支持IP68防护等级。
