ED0305A型高低压开关柜通电试验台
产品简介ED0305A型高低压开关柜通电试验台适用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验参考标准： DL/T404-2007提供交、直流电源直流固定电压、直流操作电压输出、交流电压输出等多种模式输出电压稳定产品简介ED0305A型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。高低压开关柜通电试验台能提供各种交、直流电源，
- 详情
- 参数
- 评价
产品简介

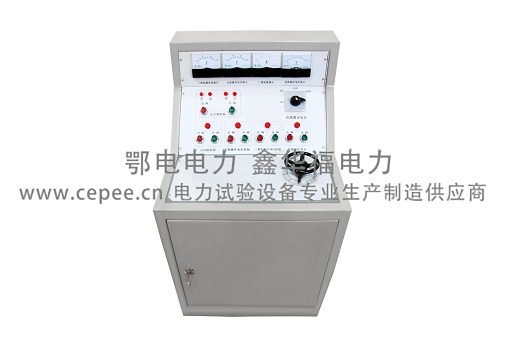

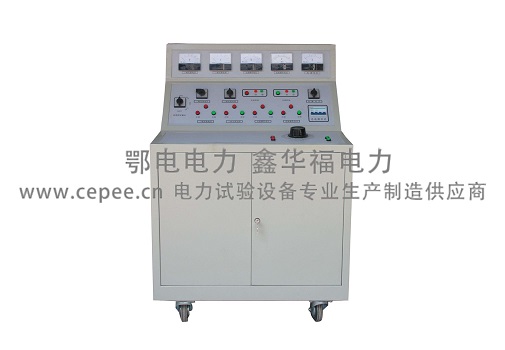

ED0305A型高低压开关柜通电试验台
适用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验
参考标准： DL/T404-2007
提供交、直流电源
直流固定电压、直流操作电压输出、交流电压输出等多种模式
输出电压稳定
产品简介
ED0305A型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。高低压开关柜通电试验台能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
产品别称
开关柜通电试验台、高压开关柜通电试验台、低压开关柜通电试验台、开关柜试验台、高低压开关柜试验装置
产品特点
高低压开关柜通电试验台厂家产品特性：
◆ 集成多种交、直流电源，便于对开关柜的检测，大大提高工作效率。
◆ 采用独立的变压器和调压器升压（升流），避免烧毁调
◆ 箱内一次元件采用国内知名品牌产品；测量用的电流、电压、频率等表采用0.5级的数字表，传感器（电流、电压互感器）等采用0.5S级。
◆ 采用阳极氧化拉丝面板，耐磨、耐脏，更美观。
高低压开关柜通电试验台电源选配：
开关合闸电源，外配电源（根据用户要求选配）。
本电源由全控三相整流模块、移相触发电路、自动调节电路、吸收回路组成。
晶体管智能控制模块将复杂的自动调节电路、晶闸管和触发电路集成为一体，通过调节控制信号电压的大小，改变晶闸管导通角的大小，从而实现 对电源进行调节、自动控制的功能。
触发电路系统、晶闸管、导热底板相互绝缘隔离，介电强度大于 2500V，使用安全方便。三相整流模块输入端无相序限制。可适用于阻性、感性负载。
技术参数
输入电源
三相四线AC380V
输出电压及电流
三相AC100V输出(固定值) 一组
三相AC0～10A输出(100V，可调值) 一组
交流电压输出 AC 0～400V，220V时，电流小于10A 一组
直流操作电压输出 DC 0～260V 一组
单相AC220V输出(固定值，插座) 二组
三相AC380V输出(固定值，接线柱) 一组
直流固定电压24V36V110V220V输出 一组
外形尺寸 550×750×800mm3
重量 45kg
设备成套性
ED0305A型高低压开关柜通电试验台主机 1台
测试线 1套
AC220V电源线 1根
使用说明书 1份
出厂合格证 1份
检验报告 1份
保修卡 1份
质量反馈单 1份
