SF6在线监测报警系统装置

产品详情

SF6气体在中、高压设备中的大量使用，其安全性已受到人们的普遍关注，针对SF6气体比空气重，泄漏后易聚集低位区，容易造成低层空间缺氧，并且SF6气体在电气设备内部的绝缘体与金属物质高温反应后生成有害有毒气体，一经泄漏后对大气环境以及人身安全构成威胁，因此在《DLT 639-1997 SF6电气设备运行、试验及检修人员安全防护细则》第4章要求和《JBT 10893-2008 高压组合电器配电室SF6环境监测系统》、《国家电网公司十八项电网重大反事故措施》要求。在SF6配电装置区域应安装能报警的氧量仪和SF6浓度报警仪，以确保现场工作人员安全。

SF6泄漏监测报警系统应用现场

SF6在线监测报警系统装置可广泛应用于电力系统、工厂企业的各大变电站10kV、35kV、110kV、220kV、500kV各种电压等级的SF6开关室、组合电气室（GIS室）、SF6主变室等。主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。

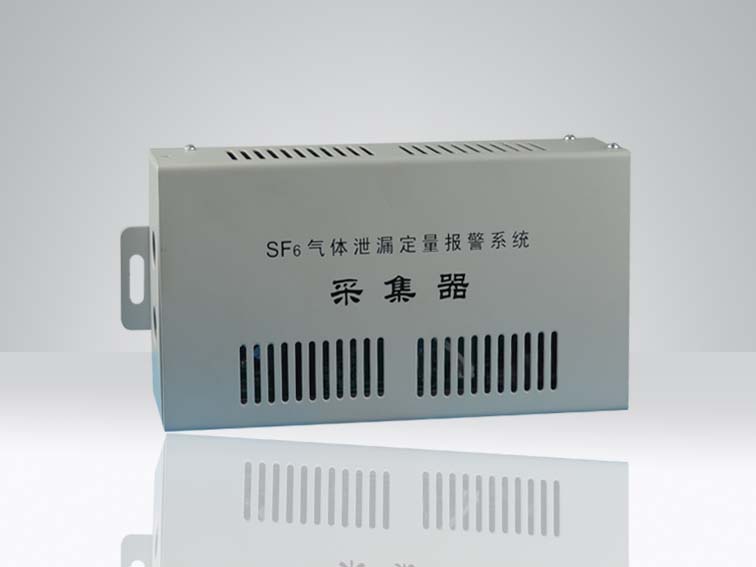

SF6在线监测报警系统装置包括系统监测主机、SF6和氧气监测单元模块、温湿度监测单元模块、风机控制器、声光报警器、人体红外感应器、SF6监测系统软件、电源线缆和通讯线缆等。

主要功能

1、具备SF6气体浓度超标检侧和显示功能

实现轮询检测、显示开关室内各气体探测单元（传感器）处SF6浓度值．当浓度超过1000ppm时（可设置），红色字体显示当前异常浓度值并发出声光告警提示。

2、具备氧气浓度检测和显示功能，轮询检测、显示开关室内各气体探测单元处的氧气浓度，当浓度≤18％，红色字体显示当前氧气浓度值并发出声光告警。

3、具备SF6和氧气浓度控制功能

当SF6气体浓度超过或氧气浓度低于设置值时，控制风机启动通风，直到SF6和氧气浓度恢复正常后继续通风15分钟。

4、具备探测单元通信状况显示功能，轮询检测、显示开关室内各探测单元与主机通信状况，如果发生通信故障，应显示当前状态并告警提示。

5、具备定时通风功能

SF6监测主机具有设置全天24小时内8个通风时段。

6、具备强制通风功能

风机在停止状态时，可以在系统中控制进行强制通风15分钟；风机在开机状态时，可以在系统中强制关闭风机，并在显示屏上显示风机当前风机运行状态。

7、具备温度、湿度检测和显示功能

可以测量并显示当前开关室内的温度和湿度状态值功能。

8、具备语音提示功能

可以控制语音提示功能的开启和关闭以及音量调整功能。

9、具备语音报警功能

可以控制语音报警功能的打开和关闭，并能在环境SF6或者氧气浓度超限时发出告誉提示。

10、具备人体红外感应功能

当工作人员进出监测的配电室时，通过人体红外探测器在主机周围5米之内感应工作人员的进出情况，同时系统能够自动提示环境的安全状况。

11、具备掉电报警和系统故障报警功能

12、具备数据自动存储功能

能够存储不低于5年历史数据，自动更新覆盖5年以上的信息记录，系统在掉电情况下，数据能够不丢失。

13、具备历史数据查询功能

可以通过菜单进入系统界面，查询历次报警数据和5年内的连续监测数据。

系统硬件要求

1、整个系统需采用标准工业总线组网，安装简便、结构清晰、稳定可靠。

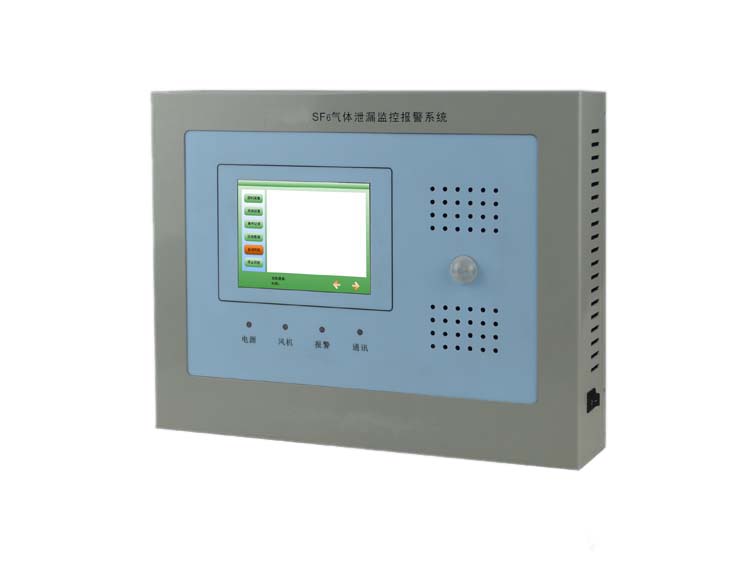

2、采用10.4超大触控液晶屏，提供人性化的人机交互界面。

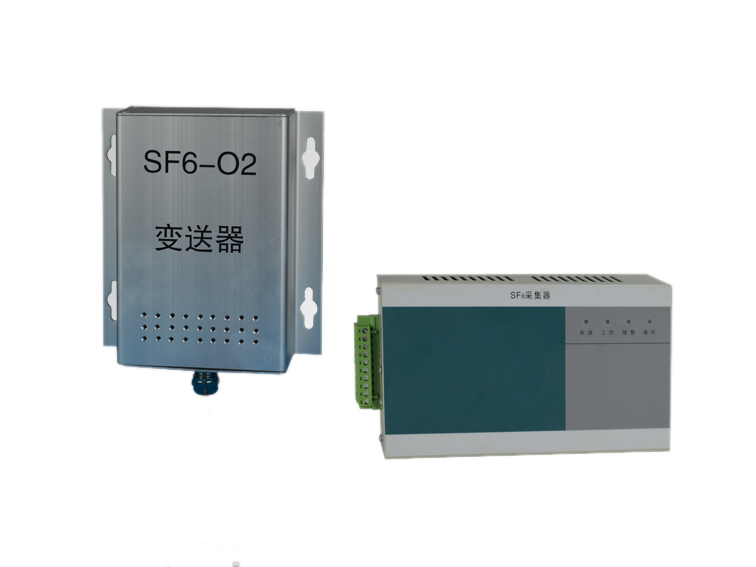

3、SF6和氧气检测功能探侧单元

SF6检测元件采用瑞士原装进口红外NDIR原理传感器，确保了测量精度以及数据稳定可靠，SF6检测精度＜2.5%FS；氧量检测元件采用日本原装进口电化学技术传感器，检测精度＜1 %FS。

4、探测单元的数量依据SF6泄漏点或监测室内面积决定，并均匀合理布置，一般情况下，每个SF6和氧气监测单元监测面积在以该布置的监测点半径3米-3.5米范围面积。
