ED8060型开关柜无线测温系统

系统简介：

 电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动，触点和母线排连接处老化等问题，造成设备过热甚至出现严重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。

ED8060型开关柜无线测温系统是将温度传感器安装到开关柜内的带电接头触点上，在线测量该点温度后，以无线方式将数据上传，集中显示，并实现超温报警。还可与电力自动化系统连接，用户在远端监视设备温度运行状态，系统发现设备温度异常，自动远程报警，以便及时消除事故隐患。

ED8060型开关柜无线测温系统的传感器采用声表面波测温原理，区别于光栅测温及热敏原件测温的最大优势是无需供电，真正意义上实现了无源无线，避免了CT感应取电线圈发热、电池供电需要维保、光栅测温需要校准等缺陷。

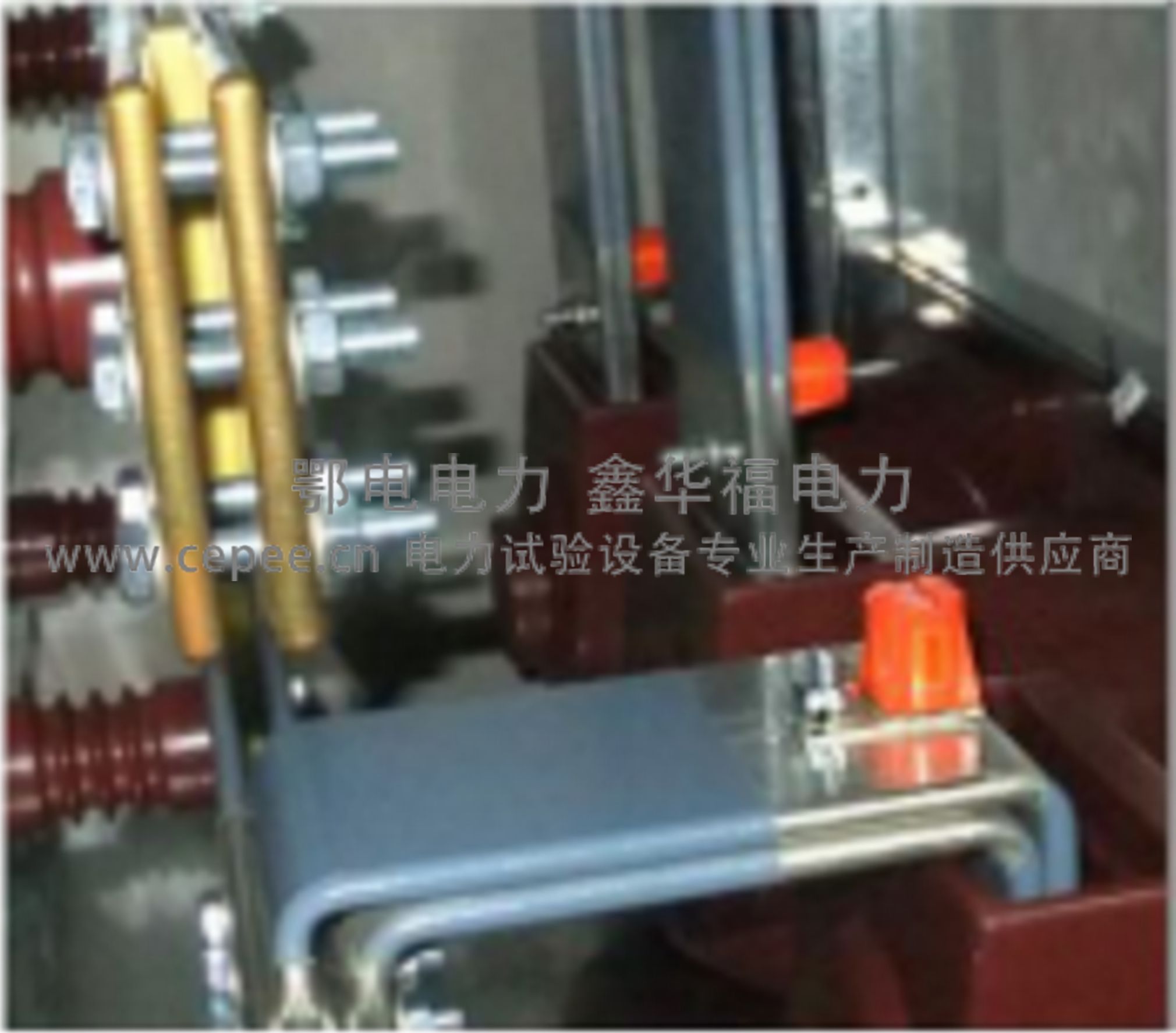

 ED8060型开关柜无线测温系统由控制主机、监控软件、读取器、天线、传感器组成，传感器推荐采用螺丝套件打孔固定在触电或出线座上，也可使用热缩管包络于出线座上，传感器的温度信息通过天线传输至最近的读取器上，读取器通过有线的方式反馈至控制主机并显示。

适用范围

 1、电力电缆

可监测电缆接头的温度，电缆本身温度，电缆分支箱内接头开关等设备的温度

2、高压开关柜

可监测高压开关柜内开关触电、母排接头、电缆接头等设备的温度

3、输配电线路、变压器

输配电线路的温度，变压器及其连接件设备的温度

4、变电站高压母线接头温度在线监测及过热预警

产品特点

采用先进的数字化及无线传输技术，独特的绝缘性能，使用方便经济。

标准化设计，可方便扩展与其它系统互连，费用低廉，安装灵活。

保证使用距离情况下，采用超低功耗设计，传感器电池供电时间为2-6年，电池可更换。

强抗电磁干扰设计，运行安全、可靠、准确性高。

 与其他测温方式比较：

 (1)普通测温

常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。AT-II无线测温系统具有优异的绝缘性能，能够隔离开关柜的高压，因此能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度。

(2)红外测温

红外成像仪无法透过柜门测量内部设备，开关柜运行时必须关闭柜门，导致红外方式无法测量。AT-II无线测温系统温度传感器直接安装到带电物体的表面，可在封闭的柜体内直接测量设备温度后，以无线方式传出。

 (3)光纤测温

光纤式温度测温仪采用光纤传递信号，其温度传感器安装在带电物体的表面，测温仪与温度传感器间用光纤连接。光纤具有易折，易断、不耐高温。积累灰尘后易使绝缘性降低，且在柜内布线难度较大，造价高。AT-II无线测温系统没有复杂的引线，完全绝缘，造价低廉。
