TPXB-W型无局放变频串联谐振耐压装置
无局放变频串联谐振耐压装置,无局放变频串联谐振耐压装置优质厂商,无局放变频串联谐振耐压装置最新供应,无局放变频串联谐振耐压装置资讯,无局放变频串联谐振耐压装置价格
- 详情
- 参数
- 评价
产品简介
TPXB-W无局放变频串联谐振主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。适用对象：高压电工电器设备，如变压器、GIS、互感器、开关、套管、 避雷器、电缆的局放及交流耐压试验；绝缘材料的工频交流耐压。
产品别称
无局放交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备
产品特点
1、成套装置局放量小，可以保证系统局放量在5pC范围内（特殊要求可订制）
2、外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒
3、成套设备阻抗低，过压过流闪络保护等功能齐全，可靠性高
4、均压罩采用专用模具加工，用铝板成型，表面光滑，重量轻，安装方便
5、大容量高电压型试验装置通过选用工频智能测控系统，可使系统控制和保护及 操控的智能化和自动化程度更高
6、使用光纤通讯和采样，彻底隔离高压及低压控制回路
7、试验过程可实时状态自检及显示
8、具有完备的数据及报表管理功能
9、可记录并绘制高压U/T、I/T 试验曲线
技术参数
额定输入电压 三相 380V±10%，50Hz
成套装置局放水平 额定电压下≤ 5pC（2pC 以下特殊定做）
输出电压稳定度 ≤ 1.0%
电压指示误差 ≤ 1.0%
噪声 ≤ 65dB
运行时间（工作制） 额定电压、额定电流下连续运行 60min（特殊要求可订制）
过压能力 在 1.1 倍额定电压下，持续 60s，不出现闪络、绝缘击穿等现象，也不会造成任何绝缘损坏

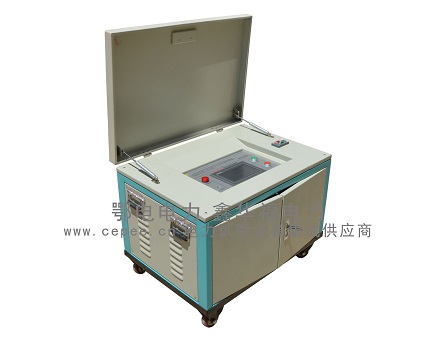

TPXB-W型无局放变频串联谐振耐压装置控制台
型号：TPXB-W-50；
供电电压和频率：三相380V±15%；50Hz（供电电源局部放电干扰水平小于20pC）；
供电电源容量：大于60kVA
额定输出功率：50kW（最大输出有功功率）；
额定输出电压：0～350V，连续可调 ；
额定输出电流： 143A；
输出相数：单相；
输出波形：纯正正弦波；
输出波形畸变率：≤1.0％；
输出电压不稳定度：≤1.0％；
冷却方式：强迫风冷；
频率可调范围：20Hz～300Hz；
输出频率分辨率：0.1Hz；
输出频率不稳定度：≤0.5％；
噪音水平：≤80dB；
局部放电量：<5pC；
允许运行时间：额定容量下允许运行时间≥1小时 ；
允许温升：在额定负载下，连续工作180min，出风口温升≤45K；

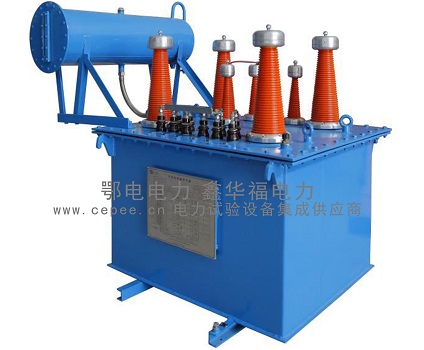

EDJLB-W型无局放变频串联谐振耐压装置激励变压器
型号：EDJLB-W-100；
额定容量：50kVA；
相数：单相
低压绕组相电压：2×350V ；2×400V ；2×450V ；
低压额定电流：143A ；
高压绕组额定电压：2×10kV；2×6.3kV;高压绕组由两个独立绕组组成，可以并联时进行低压侧为 6.3kV变压器局放试验；
串联时进行低压侧为10kV变压器局放试验。
绝缘水平：感应电压1.2倍1min；
额定频率：50～300Hz；
局部放电量：额定电压下局部放电量≤10pC；
阻抗电压：≤5%；
噪声水平：≤65dB；
额定温升：绕组温升小于65K ；
允许连续运行时间：额定电压、额定电流下连续运行60min；

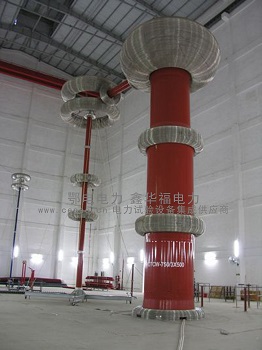

EDDK-W型无局放变频串联谐振耐压装置电抗器
型号： EDDK-W-90／15
额定电压：15kV；
额定电流：6A／60min
电感值：4H；
额定容量：90kVA；
使用频率：100～300Hz；
电感值非线性度：≤1%；
绝缘水平：电抗器应能耐受其额定电压的1.2倍的工作电压作用下 1min不发生闪络、击穿；
额定电压下的局部放电量：＜10pC；
允许连续运行时间：额定电压、额定电流下连续运行 60min；

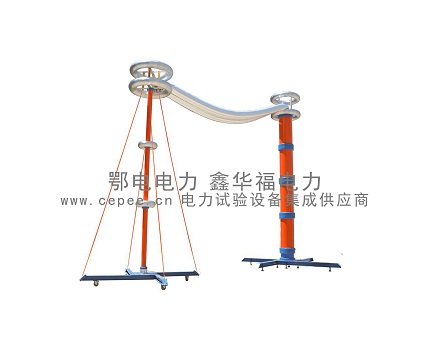

EDFC-W型无局放变频串联谐振耐压装置分压器
型号：EDFC-W－500/60；
额定电压：60kV；
电 容 量：C1=500pF；
工作频率：30～300Hz；
系统测量误差：≤2.0%；
绝缘水平：66kV/1min；
介质损耗：≤0.2%；
结 构：C1为环氧筒外壳油纸绝缘结 构电容器；
C2选用温度系数、 频率系数和C1相同的材料。
局部放电量：≤10pC；
设备成套性
TPXB-W型无局放变频电源1台
EDJLB-W型无局放励磁变压器1台
EDDK-W型无局放电抗器 4台
EDBC-W型无局放补偿电容器1台
EDFC-W型无局放电容分压器1台
测试数据线包 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
