BYAC-OWTS 高压电缆局部放电现场检测诊断及故障定位系统
1、系统概述用于10kV~220kV高压电缆现场变频谐振耐压试验、振荡波下的局部放电现场检测及故障定位。能够对0.2km—8km长度的高压电缆进行交流耐压及局放故障定位试验。振荡波局放检测装置变频电源主机2、产品系列3、现场应用 实验室测试西安某电缆使用现场AC—OWTS系统现场检测数据分析谱图
- 详情
- 参数
- 评价
1、系统概述
用于10kV~220kV高压电缆现场变频谐振耐压试验、振荡波下的局部放电现场检测及故障定位。能够对0.2km—8km长度的高压电缆进行交流耐压及局放故障定位试验。
振荡波局放检测装置
变频电源主机

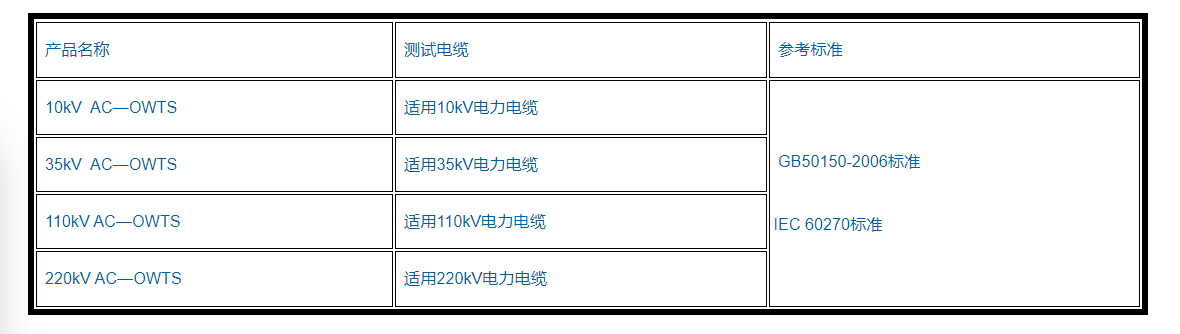

2、产品系列
3、现场应用

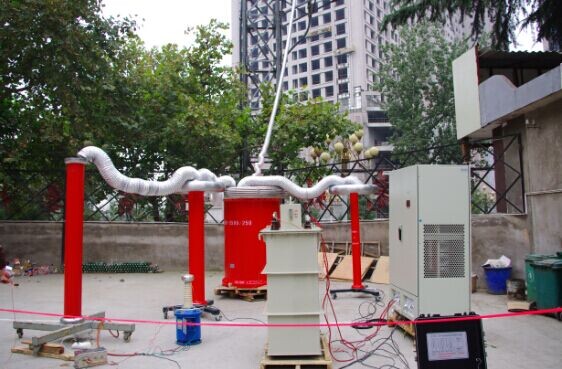

实验室测试
西安某电缆使用现场

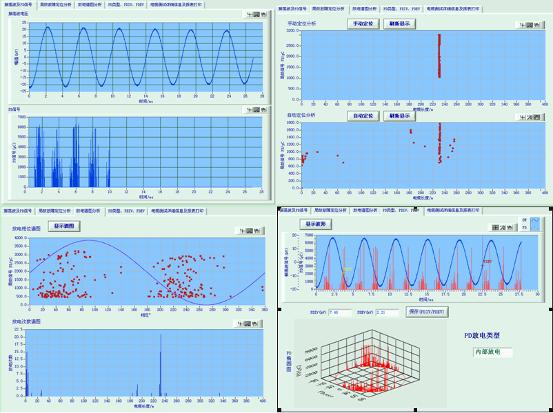

AC—OWTS系统现场检测数据分析谱图
技术标准
阻尼交流输出电压：5kV~220kV
阻尼交流电压频率范围：30Hz~300Hz
测试电缆长度：0.2km~8km（等效电容范围：0.05μF~2μF）
加压方式：交流谐振升压
局放检测频带：30kHz~45MHz
局放测试范围：1pC~100nC（实验室可测1pC~5pC）
故障定位精度：±2m
局放检测标准：符合IEC 60270标准
耐压试验标准：符合 GB50150-2006标准
功能特点：耐压试验、局放现场检测、故障诊断定位；数字滤波、动态阀值、小波分析、时延鉴别等抗干扰技术；放电谱图、故障定位谱图、放电相位谱图、放电次数谱图、放电类型识别等功能。
