SXBY-T-2变压器油色谱在线监测系统

一、概述

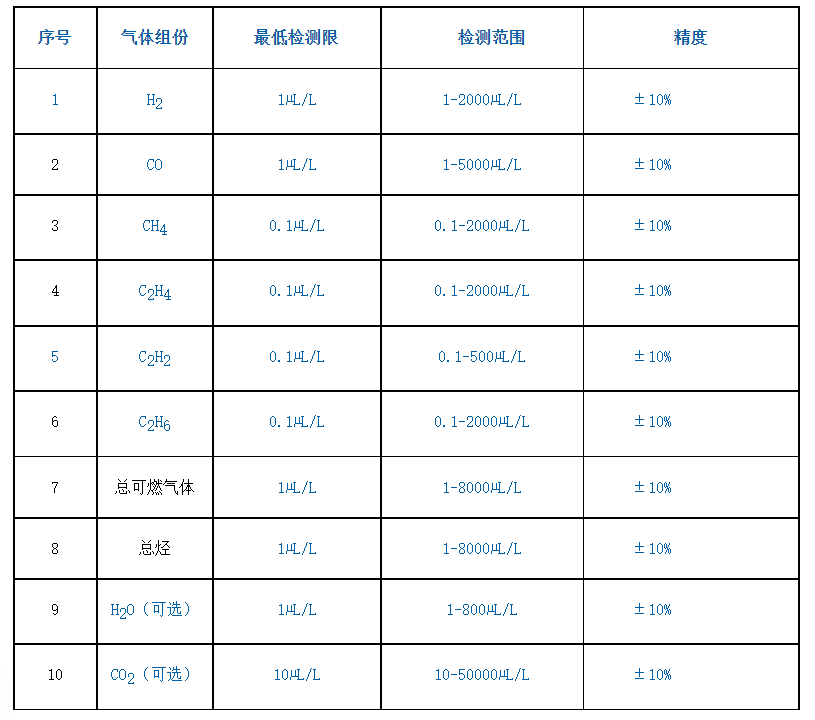

西安博源电气有限公司的色谱在线监测技术使得电力变压器油中溶解气体的在线、远程DGA分析成为可能。SXBY-T-2变压器色谱在线监测系统主要目的是用来在线监测变压器等油浸式高压设备油中溶解的故障特征气体（H2、CO、CH4、C2H4、C2H2、C2H6）的含量及其增长率（另可增加CO2传感器来监测油中CO2的含量，增加微水变送器来测量变压器油中微水的含量），并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。

二、SXBY-T-2系列变压器色谱在线监测系统组成

SXBY-T-2系列变压器色谱在线监测系统由色谱数据采集器（SXBY-T-2-01）、数据处理服务器(SXBY-T-2-02)、监控软件（SXBY-T-2V2.0.3）、载气以及其他连接附件组成。其组成示意图如图1：

                              图1：SXBY-T-2系列变压器色谱在线监测系统组成示意图

三、SXBY-T-2系列变压器色谱在线监测系统原理

SXBY-T-2变压器色谱在线监测系统工作时，采用真空差压方式将变压器油吸入到油样采集单元中，通过油泵进行油样循环；油气分离单元快速分离油中溶解气体至气室，内置的微型气体采样泵把分离出来的气样输送到六通阀的定量管内并自动进样；样气经过色谱柱分离，顺序进入气体检测器；数据采集单元完成AD数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过RS485/CAN/100M以太网接口将数据上传至数据处理服务器（安装在主控室），最后由SXBY-T-2V2.0.3状态监测与预警软件进行数据处理和故障分析。

四、有线接入方式：

SXBY-T-2系统可以组成三级远程变压器色谱在线监测网络。一个电厂或变电站可以用一台数据处理服务器（SXBY-T-2-02），通过RS485总线控制多台色谱数据采集器，（SXBY-T-2-01），每一台色谱数据采集器（SXBY-T-2-01）可监测一台电力变压器。

SXBY-T-2系统的数据处理服务器（SXBY-T-2-02）可以直接接入厂级或局级局域网，局域网上的任一终端浏览器都可以在获得授权的条件下浏览数据处理服务器（SXBY-T-2-02）数据库中的监测数据和有关系统信息。

跨局域网的用户（上级用户）可以和我公司的远程监控中心通过Internet网进行远程监测和远程维护。

图2 有线方式组成的变压器远程色谱在线监测网络系统

七、GPRS接入方式：

SXBY-T-2系统利用无线网络资源组成基于GPRS移动网（通用分组无线业务）的在线监测网络。让只要有能登录上GPRS网络的PC都能查看监测数据。

    一个电厂或变电站可以利用数据中心的数据处理服务器，通过GPRS网络控制多台集成GPRS模块的色谱数据采集器（SXBY-T-2-01），每一台色谱数据采集器（SXBY-T-2-01）可监测一台电力变压器。

任何集成GPRS上网功能的终端浏览器都可以在获得授权的条件下浏览数据中心的数据处理服务器数据库中的监测数据和有关系统信息。我公司的远程监控中心也可以通过Internet网进行远程监测和远程维护。

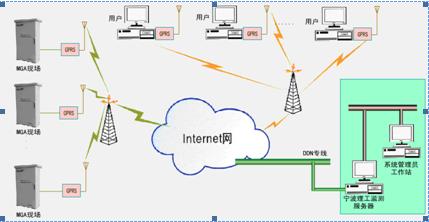

                               图3 GPRS无线方式组成的变压器远程色谱在线监测网络系统

八、SXBY-T-2系列变压器色谱在线监测系统安装

现场安装调试简单，能在变压器不停电的状态下进行安装调试，保证不渗漏油。不影响正常的取油样工作。

监测系统从变压器下部的取样阀门处采集油样,也可在循环油路的其他有利的位置进行油样采集。油回路在出厂前经过60℃油16kg的耐压测试，不会发生渗漏现象。具体的安装方式如下：

利用在变压器上两个阀门，连接两根取油管，一根为进油管，一根为回油管，待测变压器油经进油管进入油气分离装置脱气后的变压器油经回油管流回变压器，完成油的循环。

SXBY-T-2系列变压器色谱在线监测系统安装方案示意图
