YAW-600 混凝土管外压荷载试验机
混凝土管外压荷载试验机,混凝土管外压荷载试验机优质厂商,混凝土管外压荷载试验机最新供应,混凝土管外压荷载试验机资讯,混凝土管外压荷载试验机价格
- 详情
- 参数
- 评价
产品详情
产品展示
功能用途
YAW-600混凝土管外压荷载试验机用于混凝土和钢筋混凝土排水管外压荷载试验GB/T16752-2006。

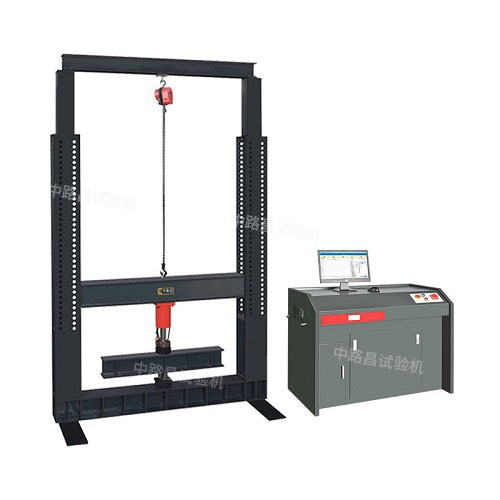

YAW-600混凝土管外压荷载试验机采用框架式自反力结构,上梁、底梁及立柱均采用钢板焊接结构,上梁固定在起重立柱上,主要是利用升降电机完成试验空间的调整,调整试验空间时,控制升降电机通过环链带动施力梁沿立柱上下移动,移动到指定位置后,插入插销进行固定,完成了试验空间的调节。
加载油缸最大载荷600kN,;最大行程200mm;安装在施力梁上,油缸一端与传感器连接,传感器一端与球形压盘连接。为便于装配与运输,该试验机框架设计为分段结构,该结构在满足受力需求的同时,分段加工,分段装配,分段运输。极大得保证了生产过程安全性。
技术参数
1、整体尺寸:3500x1800x5750mm
2、有效试验空间:2700x3000mm
3、垂向油缸最大载荷:600kN
4、行程:200mm
5、系统压力:27MPa
