一体化主变保护

        适用范围：

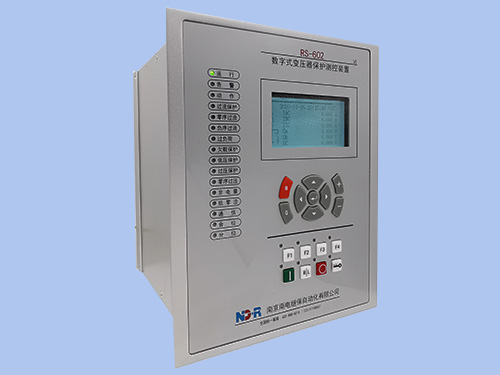

        RS-611H 数字式变压器保护装置适用于 35kV-220kV电压等级的各种类型的变压器。装置采用基于新一代DSP硬件平台和数字软件技术，主后一体化设计思想，彻底改变了以往变压器微机保护基本上是分立式保护翻版的模式，使得变压器保护配置更加简单，不仅提高了变压器运行的安全性和可靠性，也给设计、运行、管理提供了极大的方便。

        装置包含差动保护和完整的各侧后备保护，保护装置集保护、控制、通讯等于一体。

        装置分两种机型：

        普通机箱，适用于常规变电站。

        拓展机箱，适用于智能化变电站（61850模块）

        功能配置：

        装置特点：

        1、高性能的硬件设计平台，中央处理器 CPU 加数字信号处理器 DSP 的模块化设计。装置设有保护起动元件，只有保护起动元件动作才能开放出口继电器正电源，从而真正保证了任一器件损坏不致于引起保护误动。

        2、高速 40 点采样、实时并行计算。在每个采样点完成所有的保护逻辑测量和计算，以及故障报告和事件记录的实时整理。

        3、装置采用整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。

        4、采用 Y ->Δ变换调整变压器各侧 CT 二次电流相位，励磁涌流闭锁判据采用分相制动。

        5、利用零序电流分量，合成专门用于励磁涌流识别的电流；利用故障波形与非对称涌流、对称涌流的各自特点，综合谐波、间断、对称特征准确的区分励磁涌流和故障电流，保证空投时可靠闭锁，空投于故障快速动作。
