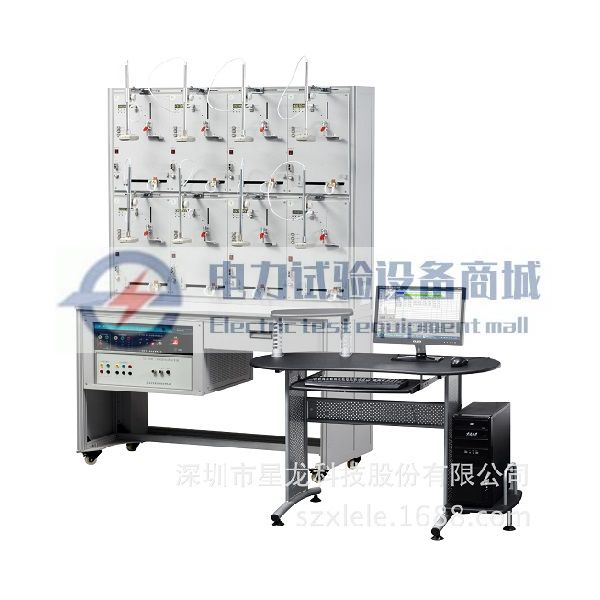

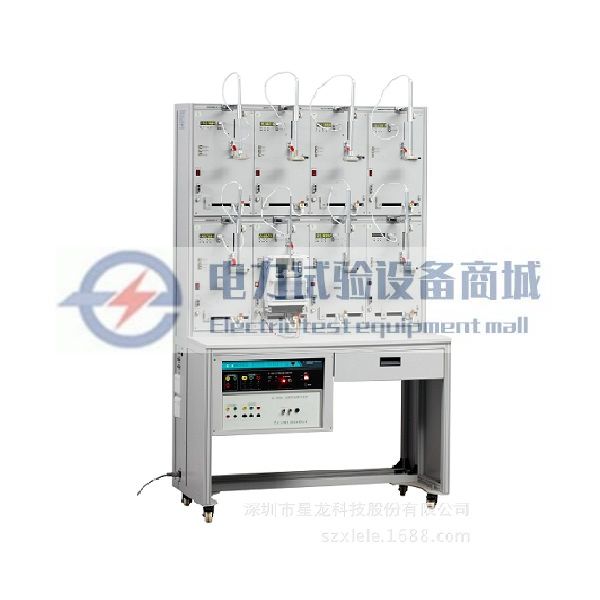

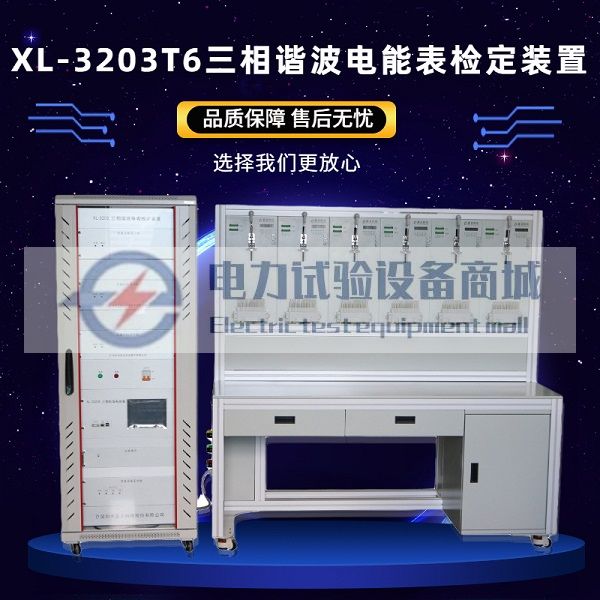

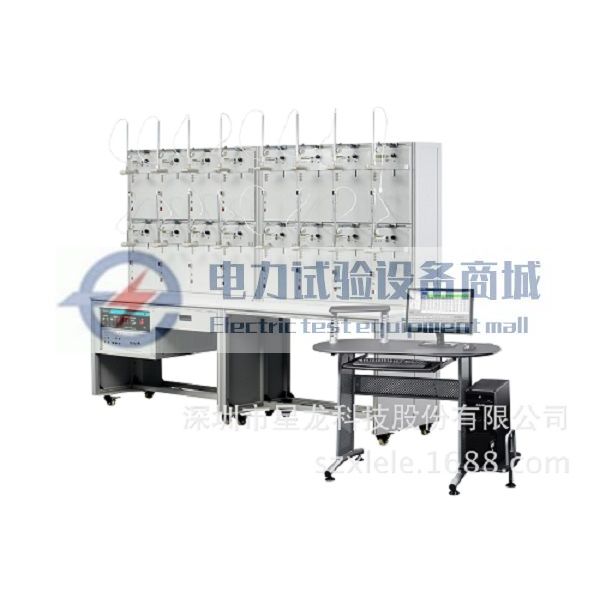

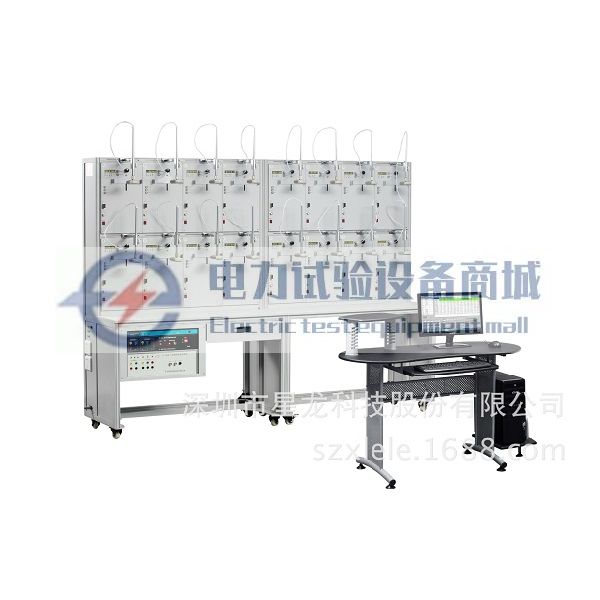

图片展示
主要功能特点
1）由精密模拟三相标准功率源经过高精度AD转换而来，同时也具备软件拟合能力。
2）采用传统电能标准如采用0.01级COM3000标准电能表实现量值溯源。
3）能够支持IEC61850-9-1/IEC61850-9-2/IEC61850-9-2LE协议
4）能够对IEC61850的各种参数如采样点数、MAC地址、svID、APPID、ASDU等能灵活配置并正确输出IEC61850协议帧
5）对于IEC61850-9-2/9-2LE能够任意设置输出的通道号以及通道总数
6）除了能够检定电能表的基本误差(正反相、有无功)、启动、潜动外还能够检定各种影响量(谐波/频率/不平衡)的误差以及测量不确定度
7）支持《国标数字输入电能表特殊要求待发布》中4K/10K/4.8K/9.6K的采样率要求。
8）能够自由编辑任意的自动校表方案，校表过程无需人工干预。
9）能够根据客户的报表模板自动生成各种报表
10）每个表位具有独立的误差显示器，在检定过程中能够直观显示各个被检表的误差值。
11）使用频谱泄露补偿算法，可以实时精确测量不同频率下的电压电流、功率、谐波等实时值。方便对数字电能表的有效值、功率、谐波等检定。
12）可支持6、8、16表位。表位支架应能方便数字电能表的拆卸。
技术参数
1. 主要技术
1). 数字式电能表校验装置
输入电压
电压测量范围：0 ~ 100V
电压测量准确度：(20-100V) 0.05%RD
输入电流
电流测量档位：200mA、1A、5A、10A
精确测量范围50mA ~10A 0.05%RD
输入功率测量
1)有功功率测量准确度：
0.05%RD PF=1 （50mA～10A）
0.1%RD PF=0.5L,0.5C （50mA～10A）
2)无功功率测量准确度：
0.2%RD PF≥0.5
频率测量
频率测量范围：45Hz～65Hz
频率测量分辨率：0.001Hz
频率测量准确度：0.01Hz
电能测量
1）有功电能测量准确度：
0.05%RD PF=1 （50mA～10A）
0.1%RD PF=0.5L,0.5C （50mA～10A）
2)无功功率测量准确度：
0.2%RD PF≥0.5
电能脉冲输出
电能输出脉冲常数（r/kwh）可设置范围
3600 ~ 2000000 r/kwh
输出为光隔输出，负载能力不大于5mA。
电能脉冲输入
被校电能表脉冲常数（r/kWh）:可以输入带小数点的数；
校验圈数设置范围：1～100。
最高能接收脉冲频率为1kHz。
其它指标
协议: IEC61850-9-1、IEC61850-9-2、IEC61850-9-2LE
工作电源电压范围：AC220V±5% 50Hz
功耗：约30VA
预热时间＜15分钟
工作温度：5℃～40℃ 相对湿度：≤85% 无腐蚀性气体
2). 标准功率源
交流电压输出
调节细度：0.01%RG；
准确度：优于±0.05%RG；
稳定度：优于±0.01%RG/1min；
失真度：优于0.1%（非容性负载）；
输出功率：额定每相15VA；
满负载调整率：小于±0.01%RG;
满负载调整时间：小于1mS;
输出范围：0～120V;
档位设置： 0 ～ 5 7.7 V、5 7.7 V～ 1 2 0 V
温度漂移：±8PPM/℃;
长期稳定性：60PPM/年.
交流电流输出
调节细度：0.01%RG；
准确度：优于±0.05%RG；
稳定度：优于±0.01% RG /1min；
失真度：优于0.1%（非容性负载）；
输出功率：额定每相15VA；
满负载调整率：小于±0.01%RG;
满负载调整时间：小于1mS;
输出范围： 0～10A;
档位设置：0～0.2A、0.2～1A、1～6A、6～10A；
温度漂移：±8PPM/℃；
长期稳定性：60PPM/年。
功率输出
准确度：优于±0.05%RG；
稳定度：优于0.01%/1min。
相位
调节范围：0～359.99度；
分辨率：0.01度；
准确度：0.03度。
频率
调节范围：40Hz～65Hz；
分辨率：0.002Hz；
准确度：±0.002Hz；
温度漂移：±0.5PPM/℃；
长期稳定性：±4PPM/年。
功率因数
调节范围：-1～0～+1；
分辨率：0.0001；
准确度：0.0005。
工作电源
220V (±5％) AC @50Hz。
谐波输出
XL803M可以准确输出2～50次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。
表2 2～22次谐波输出含有率
电压 | 最大谐波含有率 | 电流 | 最大谐波含有率 |
0～60v | 60% | 0～5A | 50％ |
60v～100v | 30% | 10A档 | (100/((int)Iout))%-----(1) |
100v～120v | 20% | 0～10A | 50％ |
谐波相位 | 0～359.99度（使用PC组态软件设置） | ||
谐波相位准确度 | <0.01度 | ||
谐波设置准确度 | 0.2%（相对于基波额定值） | ||
表3 23～50次谐波输出含有率
电压 | 最大谐波含有率 | 电流 | 最大谐波含有率 |
0～60v | 40% | 0～5A | 30％ |
60v～100v | 20% | 10A档 | (100/((int)Iout))%/2 |
100v～120v | 5% | 0～10A | 30％ |
谐波相位 | 0～359.99度（使用PC组态软件设置） | ||
谐波相位准确度 | <0.01度 | ||
谐波设置准确度 | 0.4%（相对于基波额定值） | ||
此公式(100/((int)(Iout/2)))%用来计算最后一个档位的谐波输出含有率的最大值，电流最后一个档位的最大谐波含有率随着基波电流的增加而减小，比如最大电流档位为10A，输出10A的基波电流时可以在上面叠加（100/10）％＝10％的谐波。谐波相位为全部相对于Ua的基波相位。
XL803M在输出谐波时带载能力将会减小一半，为了保证可靠准确的谐波输出，请确保负载不超过额定值的二分之一。尤其是电压输出，因为电压输出经常是要作为被检装置的电源来使用的，其上的功耗会较大。
带容性负载能力
标准源的电压输出经常也是仪器或各种仪表的供电来源，因此其负载可能有容性部分，比如各种滤波电容。XL803M负载的电容最大值如下表，超出表中所列可能会引起输出自激振荡而导致输出保护。
输出电压（V） | 最大负载电容值（uF） |
0～120 | 1.0 |
环境条件
工作温度：0℃～40℃；
相对湿度：≤85%；
储存条件：－30℃～60℃。
