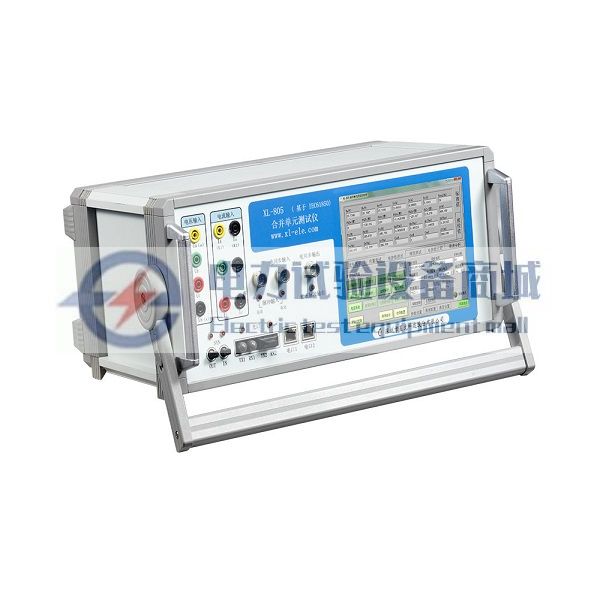

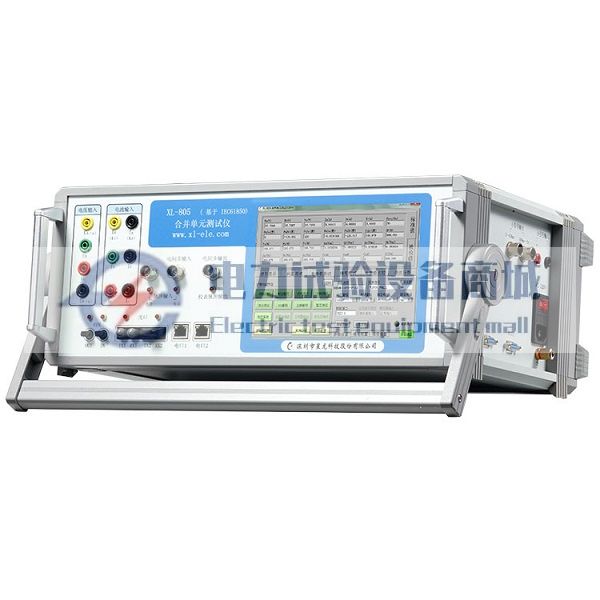

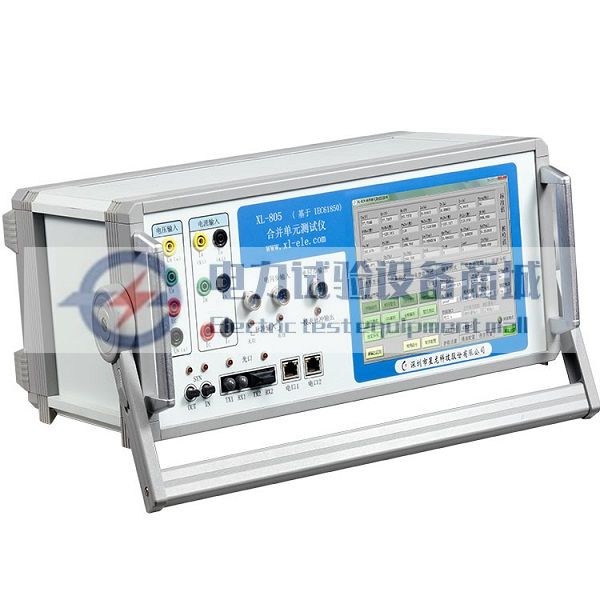

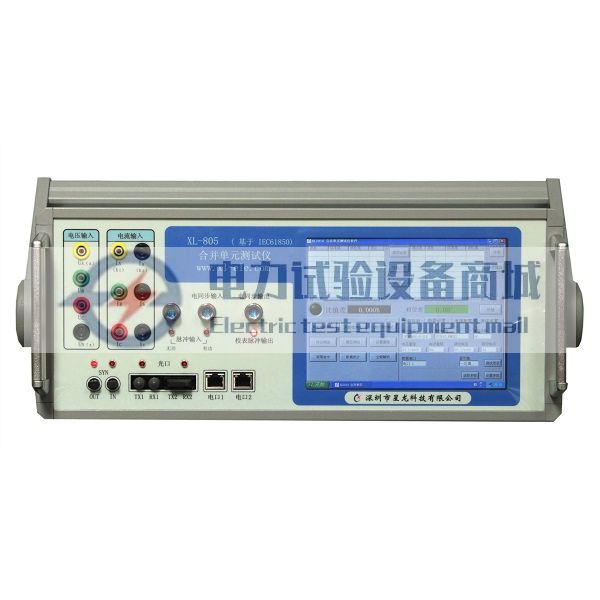

星龙XL-805合并单元测试仪

应用范围

XL-805合并单元测试仪用于数字化变电站现场或实验室对模拟量输入、数字量输入合并单元的采样精度、时间性能、网络性能等进行综合分析校验。提供三路电压、三路电流模拟量输入并支持多个档位量程切换，提供光、电两种同步方式及多种同步信号，可以接收符合IEC61850的以太网采样值报文，也可以收发符合多种格式的FT3采样值报文。

1.   主要功能

1) 对合并单元进行同步模式下的精度（比差、角差等）测试

2) 对合并单元进行非同步模式下的精度（比差、角差等）和延时测试

3) 对合并单元的采样响应时间进行测试

4) 对合并单元的采样值发布离散值进行测试

5) 对合并单元的SV报文完整性进行测试

6) 对合并单元的对时误差进行测试

7) 对合并单元的守时误差进行测试

8) 对合并单元进行双MU测试

2.主要特点

1) 自带有触控功能的工控机，让现场操作更加方便快捷

2) 具有ST/SC双光纤以太网接口和双RJ45以太网接口

3) 内置高稳定度的晶体可输出同步对时信号

4) 采用24Bit AD芯片和512倍过采样技术，大大扩展带宽提高采样精度

5) 采用多档位自动切换和FIR滤波器提高动态范围和信噪比

6) 6阶准同步算法使得非同步采样的算法误差逼近于零

7) 配有功能强大，操作简便的测试软件，可运行于工控机或外接PC上

8) 能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行全帧解析，全帧解析可显示额定延时以及其它所有通道的波形图和协议值

9) 能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行协议分析，该功能无需抓包即可很直观地进行协议分析，并可进行品质位的解析

10)实时显示波形、幅值、相位、功率、功率因数、频率等参数以便于综合分析

11)可自动统计比差和角差的均值、变差、极值、多次误差等数据，可对模拟量输入式合并单元的稳定性及线性进行全面测试

12)可对合并单元的输出进行多次谐波分析
