XL-A506充电机便携式检测仪、协议一致性测试、BMS电池模拟系统
充电机便携式检测仪、协议一致性测试、BMS电池模拟系统,充电机便携式检测仪、协议一致性测试、BMS电池模拟系统优质厂商,充电机便携式检测仪、协议一致性测试、BMS电池模拟系统最新供应,充电机便携式检测仪、协议一致性测试、BMS电池模拟系统资讯,充电机便携式检测仪、协议一致性测试、BMS电池模拟系统价格
- 详情
- 参数
- 评价
产品介绍
XL-A506充电机便携式检测仪，是我司自主研发，用来模拟电动汽车电池管理系统，测试非车载传导式直流充电机通讯协议一致性功能的专用产品。内部自带负载、电池模拟器，实现充电机现场充电功能检测和协议一致性检测。本产品按照以下标准设计：
《GB/T 18487.1-2015电动汽车传导充电系统 第一部分：通用要求》
《GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通讯协议》
《GB/T 20234.1-2015电动汽车传导充电用连接装置 第1部分：通用要求》
《GB/T 20234.3-2015电动汽车传导充电用连接装置 第3部分：直流充电接口》
《GB/T 34658-2017电动汽车非车载传导式充电机与电池管理系统之间的通讯协议一致性测试》
主要特点
1.具备车辆控制导引电路功能：提供CC1控制导引电路保证充电枪与检测仪正确连接；可以检测充电机控制导引工作状态；
2.内部自带高压电源模块，模拟电池电压；
3.具备模拟电动汽车BMS系统，模拟车辆与充电机完整充电通信过程，模拟电池系统故障功能；
4.按照通讯协议一致性测试标准检验充电机通讯协议一致性，记录充电机通讯报文，并作出分析，帮助测试人员确定充电失败原因；
5.内部安装有wifi模块，平板电脑可以通过wifi模块连接到检测仪，进行检测和数据上传。测试过程更加便捷，提高测试人员工作效率；
6.内部装有温度传感器，实现温度监控和过温保护；
7.内部提供负载，实现充电机充电输出；
技术参数
- 1.工作电源
标准版 | 采用充电机辅助电源充电 |
扩展版 | 12V/3A锂电池包 |
注意：结束测试后，请将充电枪拔掉，设备自动关机。
2. 通讯速率
CAN总线 | 默认250kbps |
串口 | 115200bps |
wifi | 2.4Gbps |
3. 模拟电池电压输出
输出电压 | 300VDC，±1% |
输出电流 | <0.1ADC |
4. 负载功率
阻值 | 30Ω，±2% |
最大功率 | 4kw |
最大电流 | 11.5A |
最高电压 | 346V |
5. 工作环境温度
温度范围 | -20°C ~60°C |
6. 外形尺寸
长*宽*高 | 380mm*200mm*300mm |
7. 重量
整机 | 7.4kg |

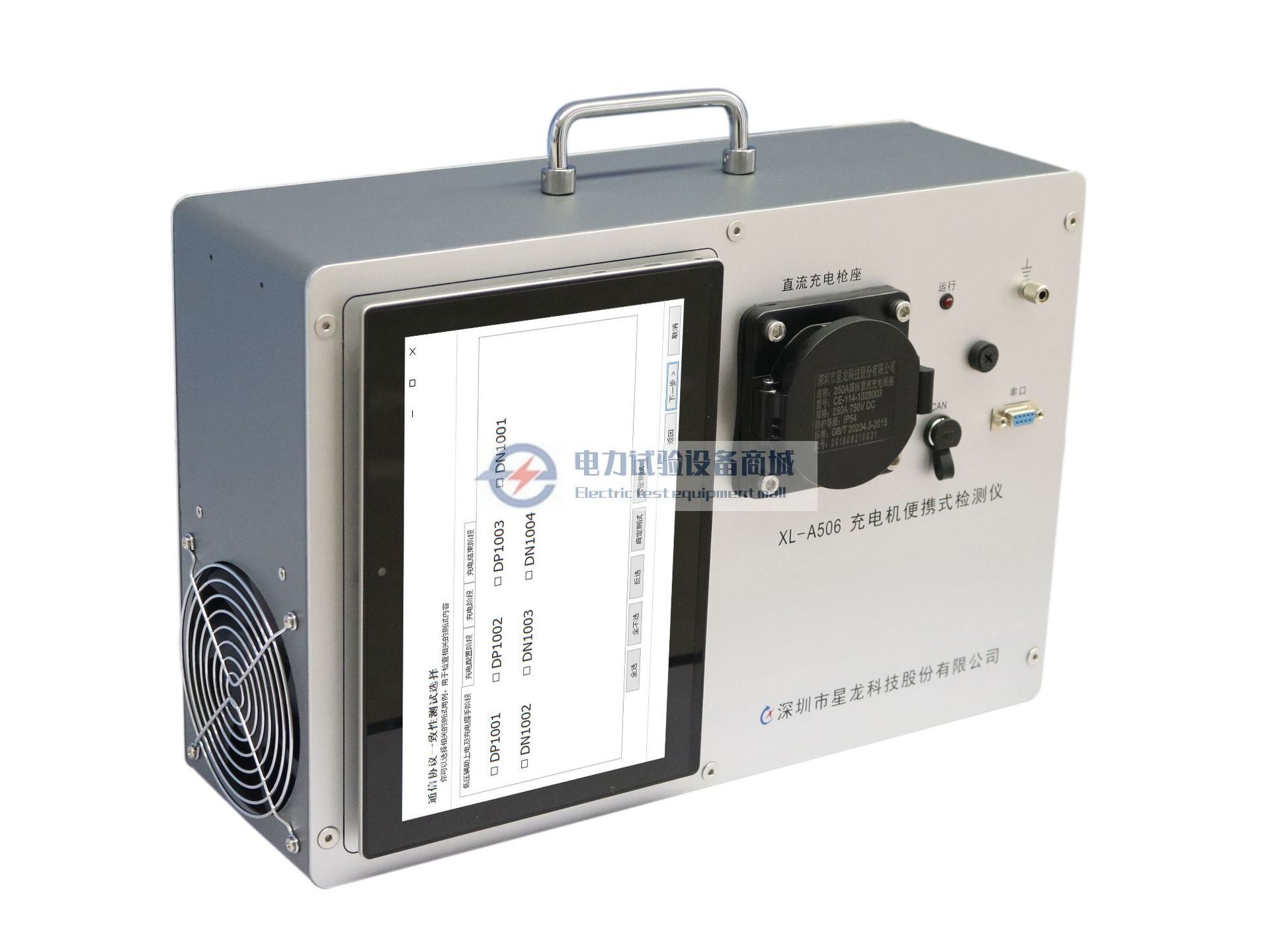

产品侧面图
