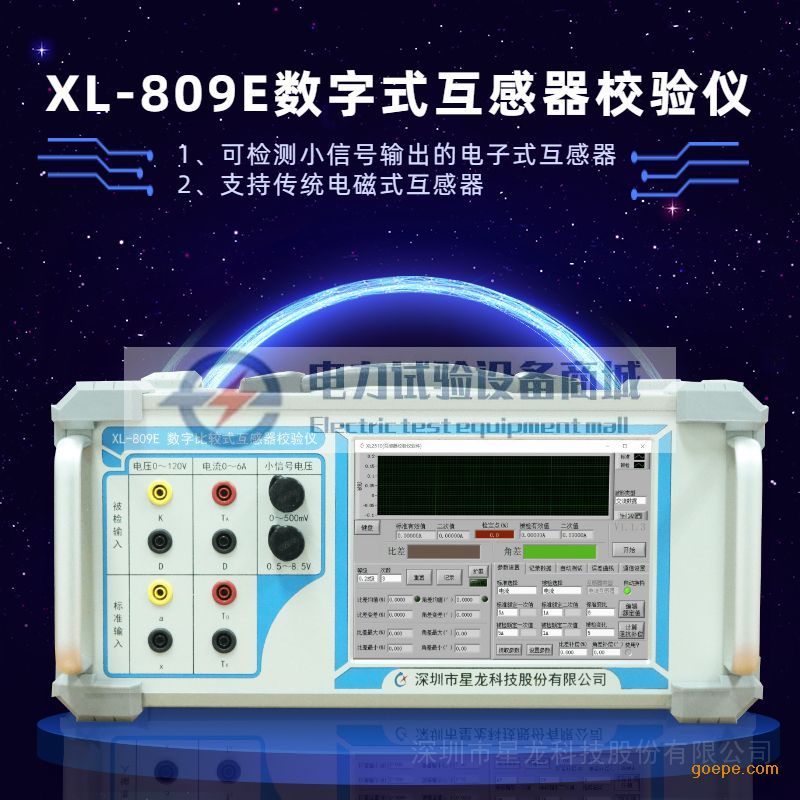

XL-809E数字比较式互感器校验仪 星龙科技
数字比较式互感器校验仪 星龙科技,数字比较式互感器校验仪 星龙科技优质厂商,数字比较式互感器校验仪 星龙科技最新供应,数字比较式互感器校验仪 星龙科技资讯,数字比较式互感器校验仪 星龙科技价格
- 详情
- 参数
- 评价
XL-809E数字比较式互感器校验仪 针对配网一二次融合互感器校验领域研发的互感器校验仪，标准和被检均具备多种输入信号类型，不限于校验二次小信号互感器，也能够校验传统电磁式互感器，校验项目包括：比值差、相位差、延时、极性等。
主要功能
- 校验小信号输出的电子式互感器，例如分压式电压互感器和低功率线圈电流互感器。
- 校验传统电磁式互感器。
主要特点
- 使用传统互感器校验装置（BHE型）和Agilent 3458A数字多用表实现量值传递；
- 采用24Bit AD芯片和512倍过采样，大大的扩展带宽和提高精度；
- 采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比；
- 具备自动吸附记录功能，并能够自定义测试方案，可实现半自动测试：当升压/升流时到达方案中有定义的点，会自动记录数据并判断是否合格。
- 实时显示波形、频率、幅度、相位等数据便于综合分析互感器性能；
- 带有工控机，800*600触摸屏，方便操作；
- 配有功能强大，操作简便的操作软件，可运行于工控机或笔记本电脑；
- 可统计比值差及相位差的均值、变差、极值、多次误差等数据，可对互感器的稳定性及线性进行全面检定；
- 可进行多次谐波分析及对互感器的各次谐波精度进行校验；
- 可对测试过程全程录制及回放。
技术指标
输入范围
| 电压量程 | 100V/√3V、100V（*大测量120V AC） |
| 电流量程 | 0.2A、1A、5A、10A（*大测量12A AC） |
| 小信号500mV量程 | *大测量500mV AC |
| 小信号8.5V量程 | *大测量8.5V AC |
准确度
| 准确度等级 | 0.05级(比差< 0.05%，角差< 2') |
| 测量准确度（有效值） | 电压（V）：0.05%RD 电流（A）：0.05%RD 8.5V量程：0.05%RD 500mV量程：0.05%RD |
| 准确测量范围 | 电压(V)：10%-120%Un (Un =100/√3V、100V) 电流(A)：1%-120%In (In=5A、10A) 电流(A)：20%-120%In (In=0.2A、1A) 小信号500mV：5%-100%Un (Un =500mV) 小信号8.5V：1%-100%Un (Un=8.5V) |
| 谐波校验准确度 | 比差：0.1%Uh或0.1%Ih（Uh为基波有效值） 角差：10’(2-21次) |
其他
| 显示 | TFT液晶分辨率800*600 |
| 操作 | 触控操作同时支持USB鼠标、键盘操作 |
| 尺寸 | 410mm×196mm×333mm（长×高×宽） |
| 整机重量 | 8.4kg |
| 供电电压 | AC 220V±10%，50Hz |
| 外部空气温度 | -10℃～55℃ |
| *大相对湿度 | < 85% |
