ECU-3辐射抗扰度测试系统适用于电气、电子设备的电磁场辐射抗扰度试验，它规定了试验等级何必要的实验程序。它是建立电气电子设备在受到射频电磁场辐射干扰时的一个评定依据。产品完全符合IEC61000－4－3及GB/T17626.3标准要求。
产品特性：
● 可移动式机架（有橡胶大滚轮）；
● 仪器已安装在机架内并有缆线；
● 由主电源开关；
● 有紧急开关；
● 产品完全符合GB/T17626.3和IEC61000-4-3标准；
技术参数
系统名称：辐射抗扰度测试系统
1、概述
符合标准：符合版的GB/T17626.3、IEC61000-4-3
详细技术指标：
射频电磁场辐射抗扰度测试系统
1) 测试频率范围： 80MHz -2GHz。
2） 电场强度：0-10V/m
3）在1kHz正弦波上以80%调幅载波调制。

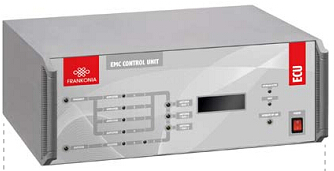

2.射频场辐射抗扰度测试主机
1）生产厂家: FRANKONIA公司
2）型号: ECU-3
3)满足标准:
IEC/ EN 61000-4-3, -6,
ISO 11452-2, -3, -4, -5,
MIL-STD 461, RS103, RE102
4）频率范围：1MHz -3GHz, 分辨率：0.1Hz；
5）输出信号(调制)；CW, AM, PM
6) 输出电平：-65dBm至+10 dBm,
7）输出电平分辨率： 0.1dB；
8）2个内部射频开关继电器（类型: 1 I/O -- 3 O/I)
9）2个监测输入，类型：EUT-Fail, TTL/CMOS，模拟式测量：0-10V
10）联锁输入连接到一个外部开关继电器, LED（带或不带手动复位按钮）
11) 配ECU-REC1可以和EMI接收机连接测试。
12）显示在前面板上设置路径: 显示频率，发生器电平，调制，开/关调制，调制的程度,
13）LED射频发生器开关
14）PC接口：3 个USB接口，GPIB
设备成套性
1、功率计探头
1）生产厂家: FRANKONIA公司
2 )型号： ECU-PM2 满足EC/ EN 61000-4-3 标准
3）频率范围：100KHz -6GHz
4）测量电平范围：-45dBm 到 +20dBm
5）测量精度：<0.5dB
2、功率放大器一
1）生产厂家: FRANKONIA公司
2 )型号：FLH-50A 满足EC/ EN 61000-4-3 标准
3）频率范围：1MHz -1GHz
4）最大输出功率： 50W
3、径向向耦合器一
1）生产厂家: FRANKONIA公司
2 )型号：ECU-DC2 满足EC/ EN 61000-4-3 标准
3）频率范围：80MHz -1GHz
4）最大承载功率： 1500W
5）耦合系数： 50dB
4、功率放大器二
1）生产厂家: FRANKONIA公司
2 )型号:FLG-50A 满足EC/ EN 61000-4-3 标准
3）频率范围：1GHz -2GHz
4）输出功率：50W
5、径向向耦合器 二
1）生产厂家: FRANKONIA公司
2 )型号：ECU-DC3 满足EC/ EN 61000-4-3 标准
3）频率范围：1GHz -4GHz
4）最大承载功率： 600W
5）耦合系数： 40 dB
6、场强探头及支架
1）生产厂家：FRANKONIA公司
2 )型号:EFS-10 +TR-ES
满足EC/ EN 61000-4-3 标准
3）频率范围：10kHz -9.25GHz
4）测量场强范围：0.5V/m 到500V/m
5 ) 分辨率:0.01V/m
6）电池供电含电池充电器，操作时间：最大80h
7）测量数据：0.5 dB（典型值0.3 dB）@50MHz
8）10M光纤光缆的RS-232适配器含RS-232转USB适配器
9）木质三脚架延长杆0.8m-2.3m的可调高度
10 ) 含检验报告
7、 GTEM小室
1）生产厂家：FRANKONIA公司
2 )型号:GTEM-1500
满足IEC61000-4-20
及IEC61000-4-3 标准
3）频率:(0.1～18000)MHz
4）电压驻波比: <1.6
5）时域阻抗: 50±5Ω
6）承受功率：1000W
7）门尺寸：1.00mx1.40m（W×H）
8）EUT尺寸：（L×W×H）1.20m×1.20m×1.00m
9） 外围最大尺寸：(L×W×H) 7m×3.58m×2.55m
10） 测试场区域(W×H): 1000mm×500mm
11） 测试场区均匀性±3dB
12） 试验场强范围：(1～10)V/m
13） 屏蔽效能：≥60dB
14） 同轴接头形式：N型
15） 测试用转台：承重不小于 50kg
16） 电源滤波器：2x10A电源线滤波器，包括1插座
17） 室内照明灯：220V
18） 底盘：钢架带承重轮，GTEM室可移动
19）原厂工程师安装调试培训
8、测试系统远程控制软件
1）符合IEC61000-4-3国际标准及GB/T17626.3国家标
准全自动测试系统；
2）可以通过TCP/IP以太网，USB或GPIB等远程控制接口远程控制测试，远程控制数据线长度不小于3m；
3）系统支持Windows XP, 7, 2000等操作系统；
4）自动生成测试报告。
9、 系统安装机柜及电缆包
1）标准19英寸工业机柜，轮式、可移动；
2）包括系统外及系统内连接所有连接电缆及接头。
3）支持Windows XP操作系统；
