ES7050配电线路接地故障查找仪
配电线路接地故障查找仪,配电线路接地故障查找仪优质厂商,配电线路接地故障查找仪最新供应,配电线路接地故障查找仪资讯,配电线路接地故障查找仪价格
- 详情
- 参数
- 评价
新的电网改造工程“三相三线”供电方式增强了配电线路的绝缘水平，提高了供电可靠性，减少了线路损耗。但也经常发生单相接地故障，特别是在大风、暴雨、冰雹等恶劣天气情况下，接地故障频繁发生，严重影响了电网的正常运行。故障发生后，由于线长范围广，采用传统的方法进行排查，很难快速准确查到故障点。

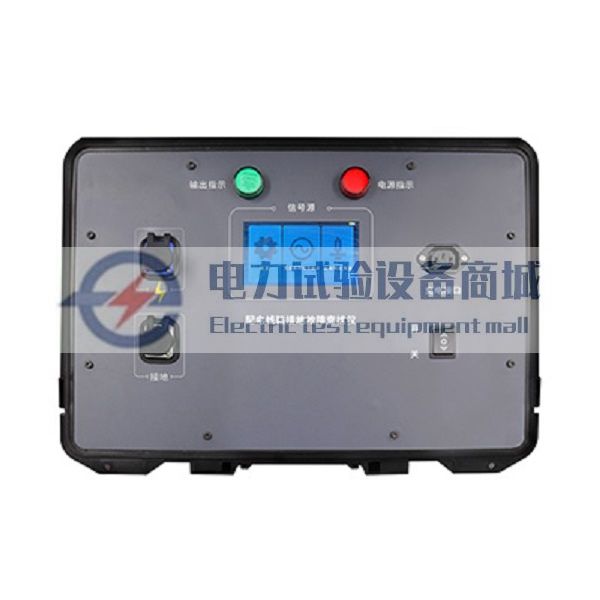

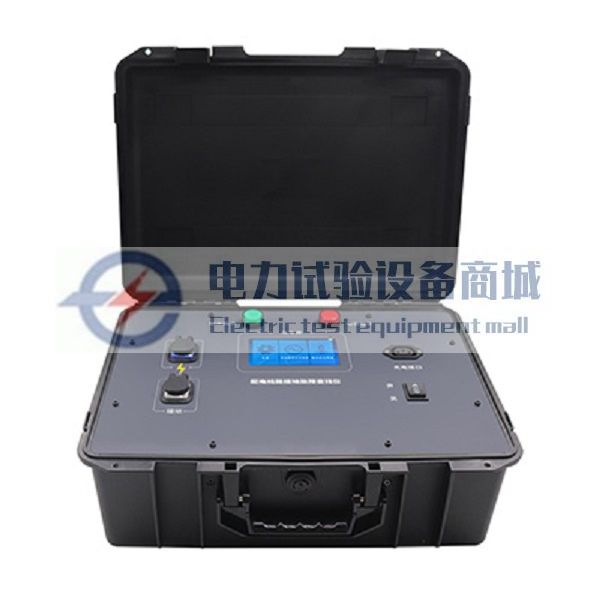

ES7050配电线路单相接地故障点巡查装置（简称：巡查助手），用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，减小线路检修人员的工作强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。
技术参数
一、量程及精度
1.1信号源
量程 | 最大显示 | 最高分辨率 | 测试精度 |
0~120KΩ | 120KΩ | 0.1KΩ | ±5 %+2KΩ |
1.2钳表精度
量程 | 最大显示 | 最高分辨率 | 测试精度 |
0.1mA～1200A（50Hz） | 1200 A | 0.1mA | ±2%±5dgt |
0.1 mA～200 mA（22Hz） | 200 mA | 0.1mA | ±2%±5dgt |
二、技术规格
2.1、信号源技术规格
基准条件 | 23℃±5℃ |
输出交流检测电流 | 0~40±2mA |
输出交流检测电压 | 0~3kV |
输出直流接地阻抗电流 | 0~36±2mA |
输出直流接地阻抗电压 | 0~2.7kV |
接地阻抗电流精度 | ±1.0mA |
交流检测信号输出精度 | ±1.0mA |
输出功率 | 有效最大输出功率95W |
测量范围 | 接地电阻≤120kΩ |
检测线路长度 | ≤100km |
接地阻抗测量 | 0～120 kΩ |
接地阻抗测量精度 | 5%±2kΩ |
信号回路开路保护时间 | ≤2S |
信号输出回路完整性检测保护时间 | ≤2S |
检测信号波动告警门限 | ±2mA |
开路识别电流门限 | ≤2mA |
低电告警 | 24.5V |
欠压断电 | 23V |
无操作自动断电时间 | 0.5～10Min |
显示模式 | 点阵显示，背光功能 |
额定工作电压 | 25.9VDC |
工作电压范围 | 23-29.4V |
电池容量 | 29.4V/9AH |
电源维持时间 | 最大功率输出>1.2小时 |
工作环境温度 | 5℃~45℃ |
装置尺寸（mm） | L465*W345*H185 |
装置重量 | 信号源9.65Kg |
2.2钳表与接收器技术规格
检测方式 | 钳形CT，积分方式 |
传输方式 | 433MHz无线RF传送，传输距离约30m |
LCD尺寸 | 62mm×44mm |
装置尺寸 | 长100mm×厚35mm×高204mm |
钳口尺寸 | Ф50mm |
测量范围 | 0.1mA～1200A（50Hz） |
采样频率 | 2次/秒 |
分 辨 率 | 0.1mA |
测试精度 | ±2%±5dgt （23℃±5℃，80%RH以下） |
数据存储 | 200组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满 |
线路电压 | 线路带电不超过35kV（带绝缘杆操作） |
数据保持 | 检测模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消保持 |
数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
超量程溢出显示 | “OL A”符号显示 |
无信号指示 | 当手抄器未收到发射信号时动态显示“NO SIGNAL- - - -”符号 |
自动关机 | 若不检测时约15分钟后，装置自动关机 |
电 源 | DC6V 4节7号碱性电池，无线接收：5节1.5V5号碱性电池 |
电池电压 | 当电池电压低于5.4V时，电池电压低符号“ ”显示，提醒更换电池 |
装置重量 | 钳表和手抄器总重量2.5Kg（含绝缘杆和电池） |
工作环境温湿度 | -10℃～40℃； 80%Rh以下 |
存放环境温湿度 | -10℃～60℃； 70%Rh以下 |
干 扰 | 不受433MHz同频信号干扰 |
绝缘杆尺寸 | 伸缩式令克棒0.9米/节（4节） |
绝缘强度 | AC 40kV/rms (绝缘杆与钳芯之间) |
结 构 | 防滴漏Ⅱ型 |
一、量程及精度
1.1信号源
量程 | 最大显示 | 最高分辨率 | 测试精度 |
0~120KΩ | 120KΩ | 0.1KΩ | ±5 %+2KΩ |
1.2钳表精度
量程 | 最大显示 | 最高分辨率 | 测试精度 |
0.1mA～1200A（50Hz） | 1200 A | 0.1mA | ±2%±5dgt |
0.1 mA～200 mA（22Hz） | 200 mA | 0.1mA | ±2%±5dgt |
二、技术规格
2.1、信号源技术规格
基准条件 | 23℃±5℃ |
输出交流检测电流 | 0~40±2mA |
输出交流检测电压 | 0~3kV |
输出直流接地阻抗电流 | 0~36±2mA |
输出直流接地阻抗电压 | 0~2.7kV |
接地阻抗电流精度 | ±1.0mA |
交流检测信号输出精度 | ±1.0mA |
输出功率 | 有效最大输出功率95W |
测量范围 | 接地电阻≤120kΩ |
检测线路长度 | ≤100km |
接地阻抗测量 | 0～120 kΩ |
接地阻抗测量精度 | 5%±2kΩ |
信号回路开路保护时间 | ≤2S |
信号输出回路完整性检测保护时间 | ≤2S |
检测信号波动告警门限 | ±2mA |
开路识别电流门限 | ≤2mA |
低电告警 | 24.5V |
欠压断电 | 23V |
无操作自动断电时间 | 0.5～10Min |
显示模式 | 点阵显示，背光功能 |
额定工作电压 | 25.9VDC |
工作电压范围 | 23-29.4V |
电池容量 | 29.4V/9AH |
电源维持时间 | 最大功率输出>1.2小时 |
工作环境温度 | 5℃~45℃ |
装置尺寸（mm） | L465*W345*H185 |
装置重量 | 信号源9.65Kg |
2.2钳表与接收器技术规格
检测方式 | 钳形CT，积分方式 |
传输方式 | 433MHz无线RF传送，传输距离约30m |
LCD尺寸 | 62mm×44mm |
装置尺寸 | 长100mm×厚35mm×高204mm |
钳口尺寸 | Ф50mm |
测量范围 | 0.1mA～1200A（50Hz） |
采样频率 | 2次/秒 |
分 辨 率 | 0.1mA |
测试精度 | ±2%±5dgt （23℃±5℃，80%RH以下） |
数据存储 | 200组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满 |
线路电压 | 线路带电不超过35kV（带绝缘杆操作） |
数据保持 | 检测模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消保持 |
数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
超量程溢出显示 | “OL A”符号显示 |
无信号指示 | 当手抄器未收到发射信号时动态显示“NO SIGNAL- - - -”符号 |
自动关机 | 若不检测时约15分钟后，装置自动关机 |
电 源 | DC6V 4节7号碱性电池，无线接收：5节1.5V5号碱性电池 |
电池电压 | 当电池电压低于5.4V时，电池电压低符号“ ”显示，提醒更换电池 |
装置重量 | 钳表和手抄器总重量2.5Kg（含绝缘杆和电池） |
工作环境温湿度 | -10℃～40℃； 80%Rh以下 |
存放环境温湿度 | -10℃～60℃； 70%Rh以下 |
干 扰 | 不受433MHz同频信号干扰 |
绝缘杆尺寸 | 伸缩式令克棒0.9米/节（4节） |
绝缘强度 | AC 40kV/rms (绝缘杆与钳芯之间) |
结 构 | 防滴漏Ⅱ型 |

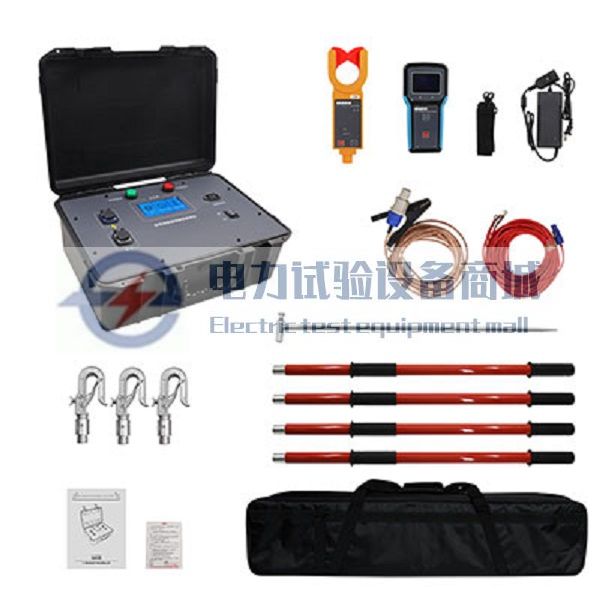

设备成套性
| 仪表 | 信号源1台、钳表1台、手抄器1台 |
| 测试线 | 1套 |
| 绝缘杆 | 4条 |
| 接地纤 | 1条 |
| 单舌挂钩 | 3个 |
| 充电器 | 1个 |
| 说明书、保用证 | 1套 |
| 便携手提包 | 1个 |
