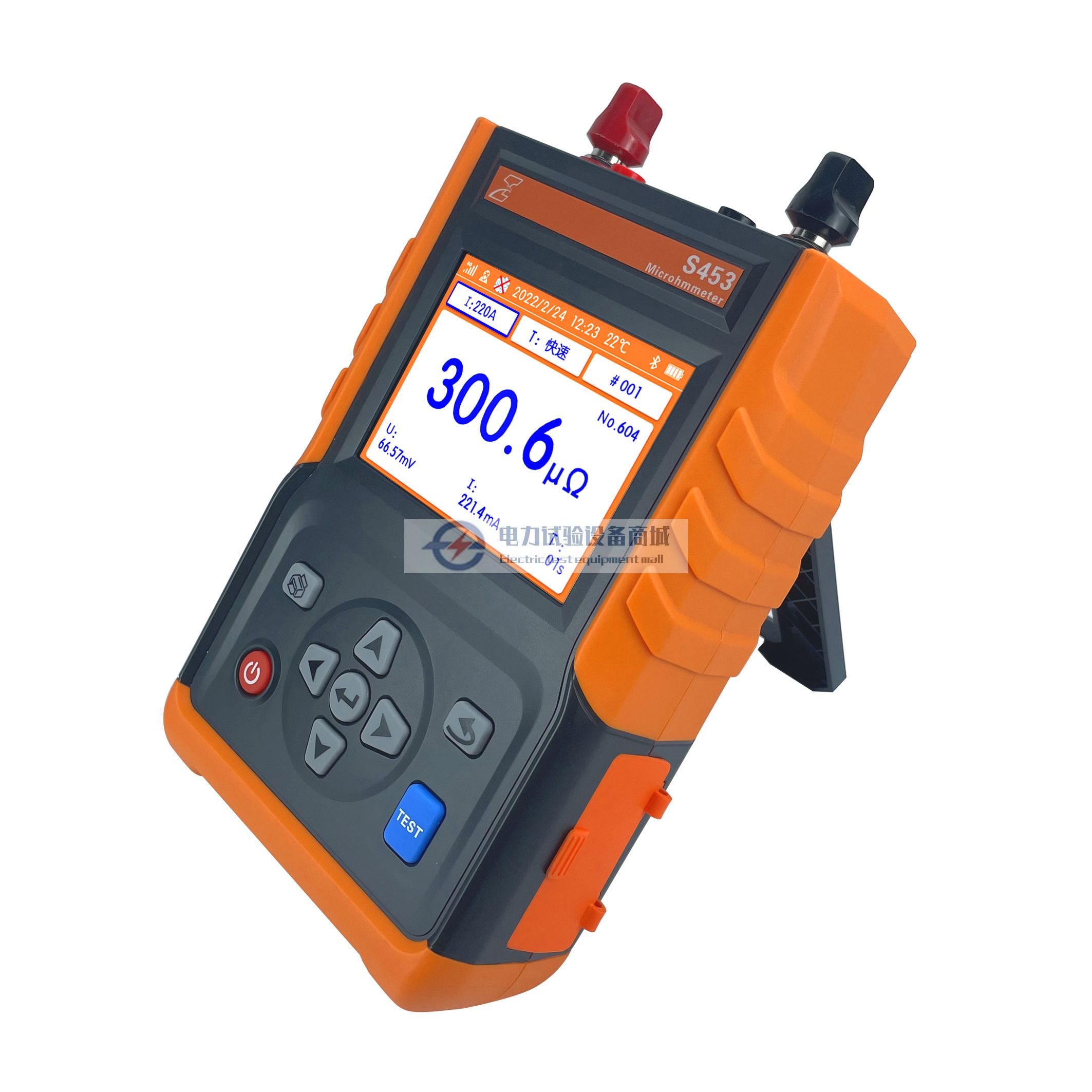

S452/S453 回路电阻测试仪
回路电阻测试仪，又名微欧计、接触电阻测试仪，是我公司精心研制的一款专门测量各种高压开关接触电阻、高压断路器接触电阻、金属焊接构件连接电阻、金属导体回路电阻、精密微欧电阻的仪表。 本仪表以高速微控制器为核心，结合了高精度A/D转换器、数字测量技术、抗工频干扰技术、以及先进的程控电流源技术，使内置大容量可充锂电池产生无纹波直流电流，最大能输出220A，可以每2.5A步进细
- 详情
- 参数
- 评价
回路电阻测试仪，又名微欧计、接触电阻测试仪，是我公司精心研制的一款专门测量各种高压开关接触电阻、高压断路器接触电阻、金属焊接构件连接电阻、金属导体回路电阻、精密微欧电阻的仪表。
本仪表以高速微控制器为核心，结合了高精度A/D转换器、数字测量技术、抗工频干扰技术、以及先进的程控电流源技术，使内置大容量可充锂电池产生无纹波直流电流，最大能输出220A，可以每2.5A步进细调输出电流，多达87个电流档位，满足多电流档位测试；同时可以设置时间（10s、20s、30s、40s、50s、60s）连续输出大电流测试，能在强干扰环境下高精度、高稳定性、高智能化测试；在电路设计方面具有开路保护、过热保护等功能。
仪表采用5.6寸彩色LCD显示，中英文操作界面，清晰直观；还配有标准电阻，正式测试前可以对仪表进行精度自检；仪表具有量程宽、数据存储量大、抗干扰能力强、操作简单、手持式、体积小、便于携带等优点；还可以选配打印机，用于数据打印。
技术参数
功 能 | 高压开关、高压断路器等各种接触电阻测试；金属焊接构件连接电阻测试； 金属导体等各种回路电阻测试；精密微欧电阻测试 | |
电 源 | 内置：12.6V 9000mAh可充锂电池 | |
测试方式 | 四线法 | |
充 电 器 | 12.6V/2A充电器 | |
显示模式 | 5.6寸工业级高亮度彩色液晶屏 | |
测试接口 | I+(电流正)、I-(电流负)、U+(电压正)、U-(电压负) | |
电流输出 | 粗调档位：≤5A（恒压）； 10A、30A、50A、80A、100A、200A、220A（恒流） | |
细调档位：步进值2.5A，最多87档电流 | ||
量 程 （内置电池） | ≤5A ： | 1μΩ~3500mΩ |
10A ： | 0.1μΩ~200mΩ | |
30A ： | 0.1μΩ~20mΩ | |
50A ： | 0.01μΩ~15mΩ | |
80A ： | 0.01μΩ~10mΩ | |
100A ： | 0.01μΩ~5mΩ | |
200A ： | 0.01μΩ~500uΩ | |
220A ： | 0.01μΩ~500uΩ | |
分 辨 率 | 0.01μΩ | |
测试精度 | 电流：30A~220A ±(读数×0.1%+量程0.2%+1μΩ) 电流：10A或≤5A ±(读数×0.5%+量程0.2%+10μΩ） | |
测试时间 | ≤100A：快速(推荐)、10s、20s、30s、40s、50s、60s ≥100A：快速 | |
打 印 机 | 有（选配），按打印键打印测试结果 | |
数据存储 | 测试完成后数据自动保存，循环保存，可存储999组数据 | |
仪表尺寸 | 约188mm(长)×85mm(宽)×312mm(高) | |
外包装尺寸 | 约546mm(长)×392mm(宽)×193mm(高) | |
质 量 | 仪表质量：约2.2kg；总质量约12kg | |
测 试 线 | 标配长度：3m (可选购5m) | |
电流、电压两端分接测试线，接线简单，电阻小于10mΩ | ||
数据删除 | 设置界面下选择格式化内存选项可删除全部数据 | |
数据查阅 | 进入数据查阅界面，按上下左右键翻阅所存数据 | |
自动关机 | 在使用电池供电时，开机后无操作约15分钟后自动关机 | |
电池电压 | 仪表右上角有电池电量指示，当显示符号“ 仪表将自动关机，请及时充电 | |
背 光 | 背光可设置高、中、低三种亮度 | |
工作电流 | 非测试状态下工作电流为230mA | |
测试状态下工作电流可自行设置 | ||
电路保护 | 具有开路保护、过热保护等 | |
温度保护 | 仪表内设置有温度监控，温度过高不能测试 | |
工作温湿度 | -10℃～50℃；90%RH以下，无结露 | |
存放温湿度 | -10℃～60℃；70%RH以下 | |
充电电压 | 12.6V | |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式 欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、 《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 | |
”时，代表电池电量耗尽，型号对比
型 号 | 最大测试电流 | 备注 |
S452 | 100A | / |
S453 | 220A | 100A以上电流仅支持快速模式 |

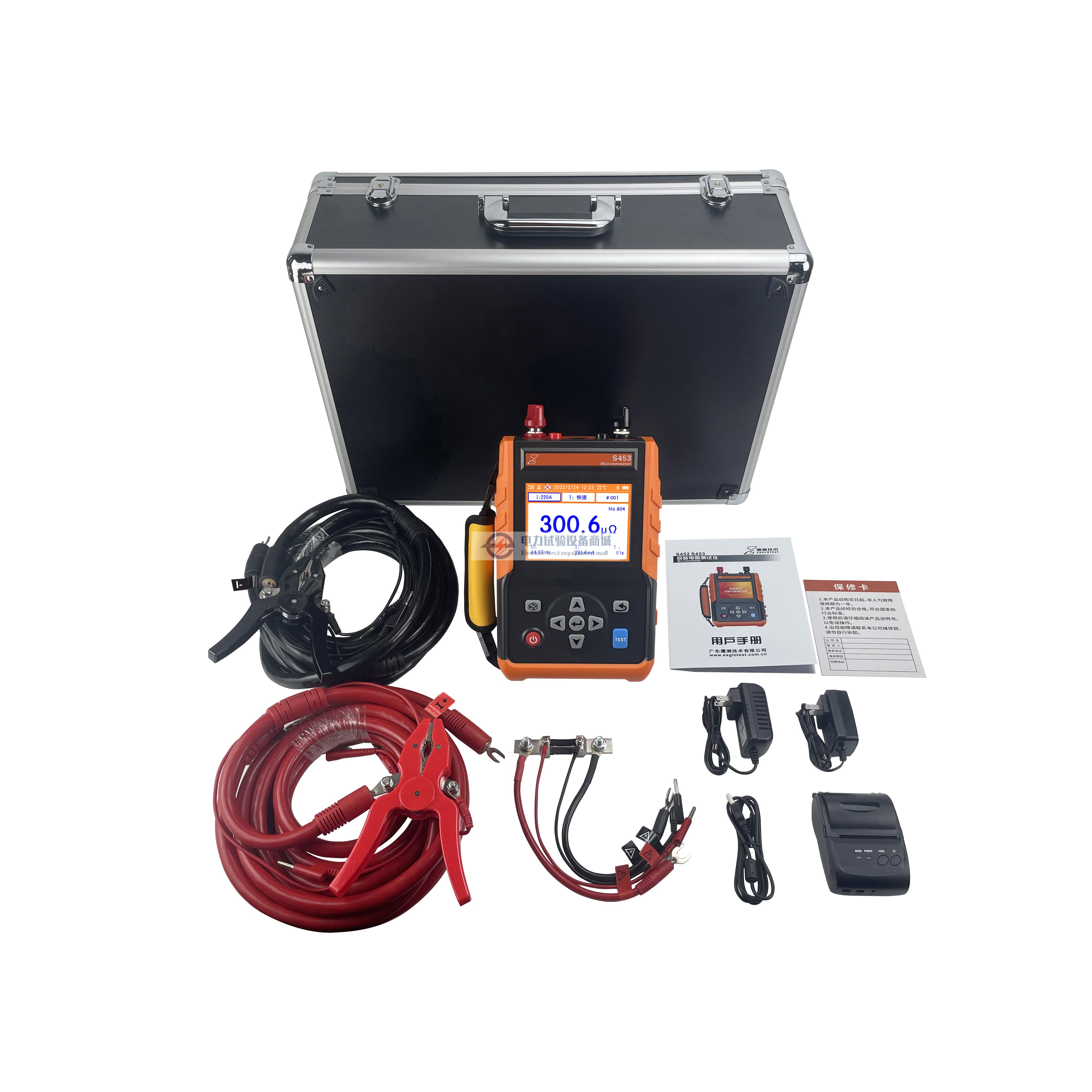

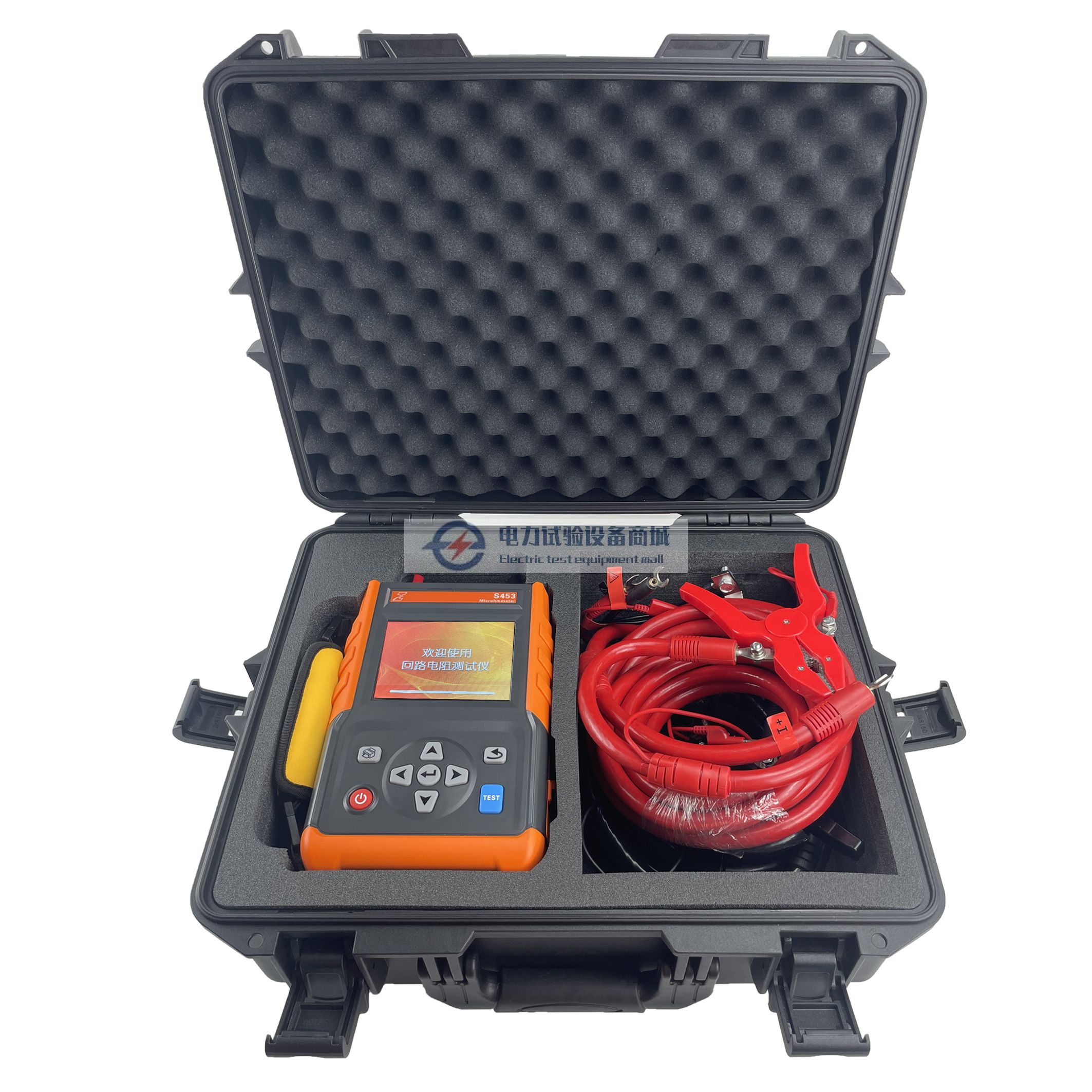

设备成套性
仪器箱 | 1个 |
仪 器 | 1台 |
测试线 | 1套(红、黑3米各一组) |
自检电阻 | 1个 |
打印机 (选配) | 1套（打印机x1,打印机充电线x1,打印纸x1,打印机说明书x1） |
充电器 | 1个（16.8V 2A) |
说明书 | 1套(用户手册x1,出厂测试报告x1,合格证x1) |
