S220B 双钳智能相位伏安表
S220B 双钳智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(2把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，所测参数同屏显示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功
- 详情
- 参数
- 评价
S220B 双钳智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(2把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，所测参数同屏显示，一目了然。电流钳一体化手柄设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数，电压电流相位图指示，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
仪表配有USB接口，可存储99组数据，通过系统软件上传所存数据到电脑，实现历史数据读取、查询、保存、报表、打印等。
技术参数
1．基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | / |
环境湿渡 | 40%～60% | ＜80% | / |
信号波形 | 正弦波 | 正弦波 | β=0.01 |
信号频率 | 50HZ±1HZ | 45HZ～65HZ | / |
仪表工作电压 | 7.4V±0.5V | 7.4V±1V | / |
测相位频率相序时电流幅值 | 1A±0.1A | 1mA～30A | 详见一般规格说明 |
测相位频率相序时电压幅值 | 100V±10V | 1V～600V | / |
测功率功率因数时电流幅值 | 1A±0.1A | 10mA～30A | / |
测功率功率因数时电压幅值 | 100V±10V | 10V～600V | / |
外电场、磁场 | 应避免 | ||
被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2．一般规格
功 能 | 同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、 无功功率、视在功率、功率因数，电压电流相位图指示，判别变压器接线组别、感性、 容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系， 检查电度表的接线正确与否，检修线路设备等 |
电 源 | DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时 |
额定电流 | 约180mA max |
显示模式 | 3.5寸真彩液晶屏显示 |
仪表尺寸 | 长宽厚：207mm×101mm×45mm |
钳口尺寸 | φ7.5mm×13mm |
量 程 | 交流电压：0.00V～600V |
交流电流：0.0mA～30A | |
相位：0.0°～360.0° | |
频率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
无功功率：0.0VAR～12kVAR | |
视在功率：0.0VA～12kVA | |
功率因数：-1～+1 | |
分 辨 率 | 电压：AC 0.01V |
电流：AC 0.1mA | |
相位：0.1° | |
频率：0.01Hz | |
有功功率：0.1W | |
无功功率：0.1VAR | |
视在功率：0.1VA | |
功率因数：0.001 | |
精 度 （基准条件下） | 电压：±(0.5%量程) |
电流：±(0.5%量程) | |
相位：±1°（注：工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°； 在电流值低于5mA时，为确保电流对电流相位测量准确，请不要进行电压测量； 在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于5mA) | |
有功功率±(1.0%量程) | |
无功功率±(1.0%量程) | |
视在功率±(1.0%量程) | |
频 率±(1.0%量程) | |
功率因数±0.03 | |
检测速率 | 约2秒/次 |
数据保持 | 测试中按HOLD键保持数据，“HD”符号显示 |
数据存储 | 99组 |
充电接口 | USB接口 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
液晶亮度 | 按上下箭头键可以调节LCD背光亮度 |
电压检测 | 当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。 |
仪表质量 | 主机：370g(带电池) |
电流钳：185g×2 | |
测试线：250g | |
总质量：约1.8kg | |
测试线长度 | 1.5m |
电流钳线长 | 2m |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 | 仪表线路与护套外壳之间≥100MΩ |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |

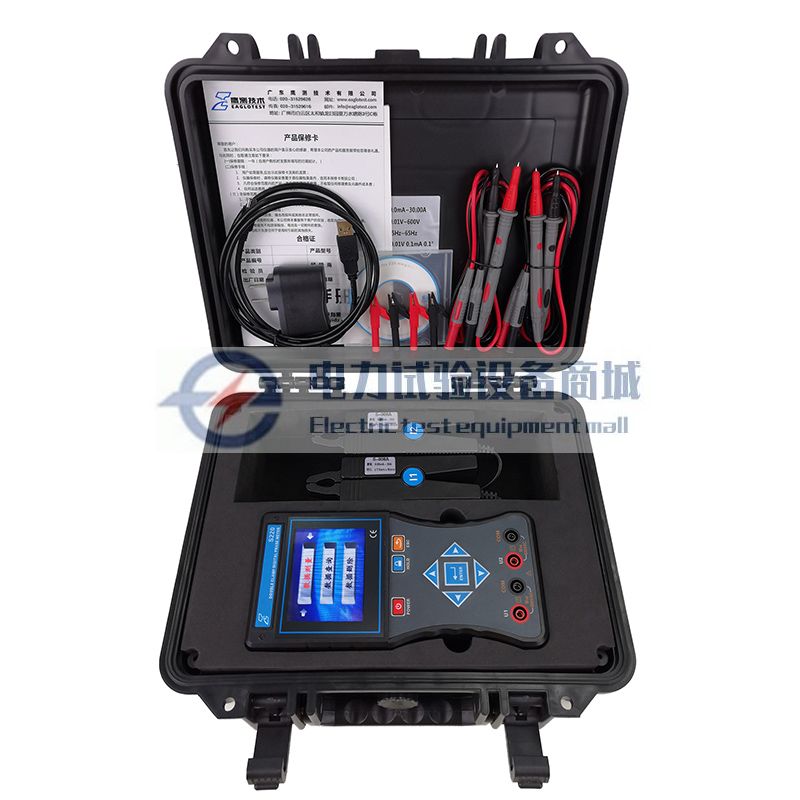

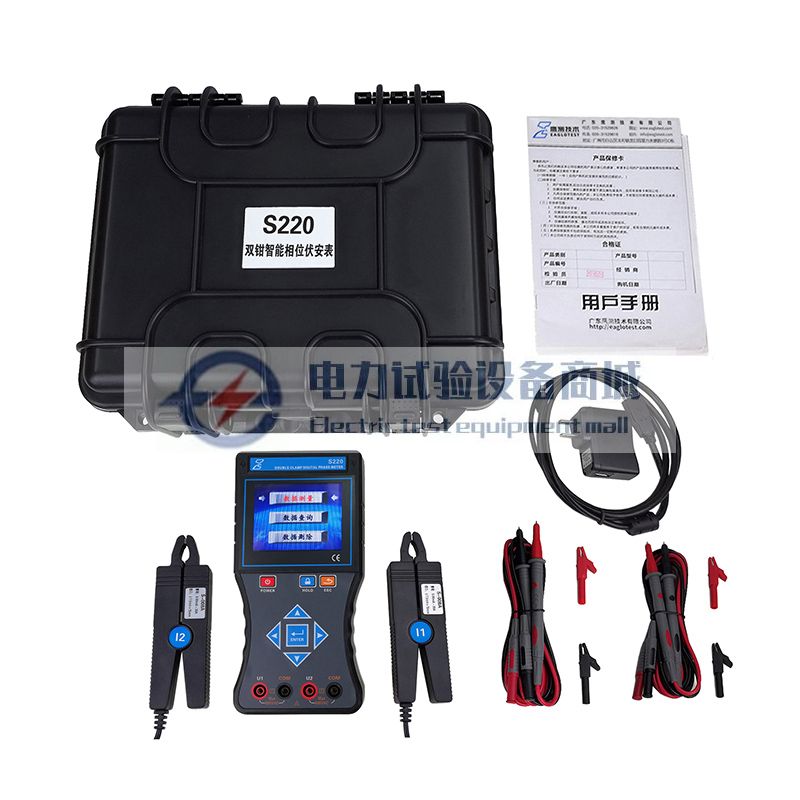

设备成套性
主机 | 1台 |
仪表箱 | 1个 |
电流钳 | 2把 |
测试线 | 4条(红黑各2条) |
USB充电器、充电线 | 一套 |
锂电池 | 1组(仪表内) |
说明书、保修卡、合格证 | 1份 |
光盘 | 1张 |
